涡轮压缩机径向进气叶轮结构设计

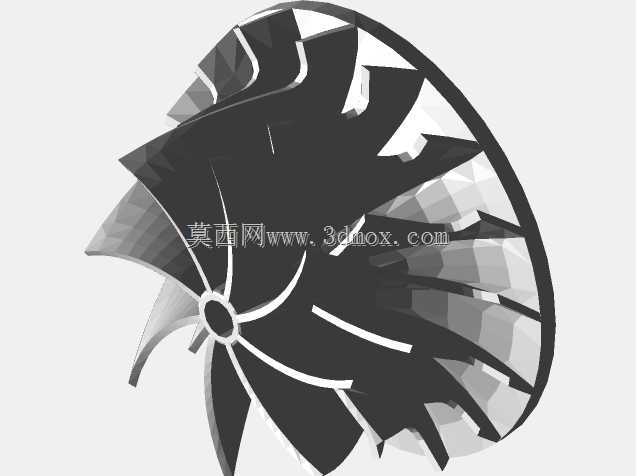

该叶轮是涡轮压缩机的核心做功部件，主要应用于车用涡轮增压系统、小型工业气源压缩设备、航空辅助动力单元的压气段，承担着将进入壳体的常压空气通过高速旋转做功，提升空气压力与流速的核心功能，为后端的燃烧做功、工业气动回路提供符合压力与流量要求的压缩气源，是决定整套增压、压缩系统工作效率的核心构件。从实际工况需求出发，该叶轮采用长短叶片间隔排布的三元流设计思路，长叶片负责构建主要的流道边界，引导气流沿径向到轴向的转向路径，短叶片则用于分流长叶片间的大流量气流，避免气流在流道内产生分离、涡旋等损失，有效提升叶轮在高转速工况下的气动效率，同时降低叶片入口处的气流冲击损耗，适配每分钟数万转的高转速运行需求。叶片型线采用后弯式设计，兼顾压比与工作稳定性，叶片前缘做了圆滑过渡处理，减少进气阻力，叶片尾缘与轮盖、轮盘的衔接处做了圆角过渡，既降低应力集中风险，也能减少气流流出时的尾迹损失。叶轮整体的外形尺寸为直径117.5毫米，轴向高度55毫米，安装基准为中心的轴孔结构，轴孔周边设置了定位贴合面，可直接与涡轮轴的轴端配合安装，安装时需保证叶轮端面与转轴的垂直度，避免高速旋转时产生动不平衡量，叶轮的外圆轮廓与压气机壳体的蜗壳内壁需保留均匀的微小间隙，既避免旋转时发生碰擦，也能减少间隙漏气损失，提升压缩效率。轮盘部分采用从中心到外缘逐渐减薄的锥形结构，在保证整体结构强度、承受高速旋转离心力的前提下，尽可能降低叶轮自身的转动惯量，提升增压系统的响应速度，让动力输出端的扭矩响应更迅捷。叶片表面的光滑曲面设计，可让气流在流道内实现平稳的转向与加速，避免局部流速突变产生的气动噪声，同时也能减少气流中的杂质在叶片表面的附着，降低长期运行后的积垢风险，维持叶轮长期工作的效率稳定性。
