柔性长丝3D打印挤出机结构

　　这套结构面向桌面级FDM设备中柔性耗材稳定送进的痛点展开，核心是把挤出驱动、导丝约束、喷头安装和设备横梁连接整合在同一支架体系内。实际使用场景集中在TPU、TPE等软质长丝打印，也兼顾PLA、PETG等常规1.75mm耗材；在小批量样件制作、柔性垫片、缓冲件、机器人软爪包覆层、密封垫和教学实验平台中，这类挤出机构能够明显降低软丝弯折、堆积和打滑的概率。

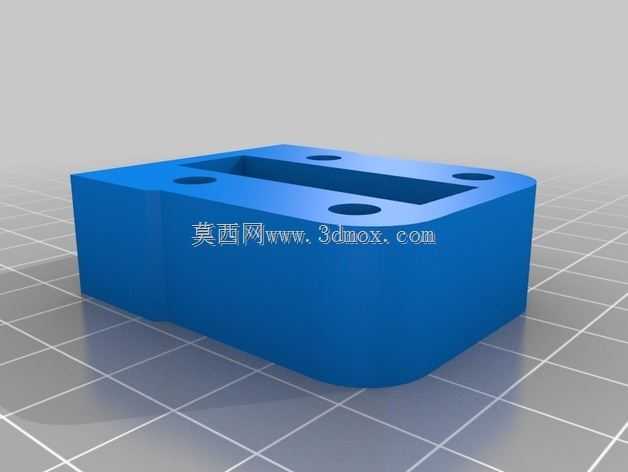

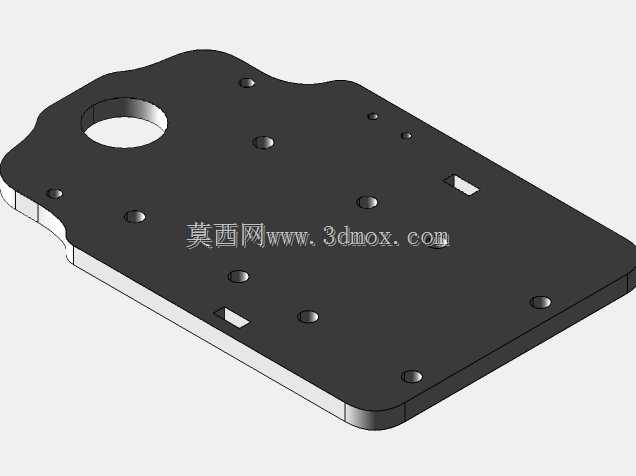

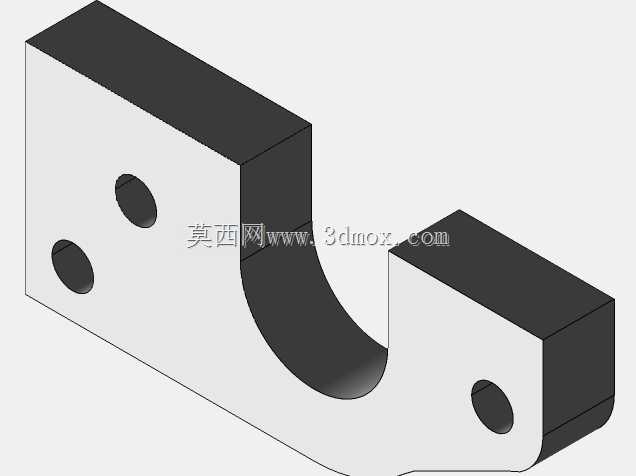

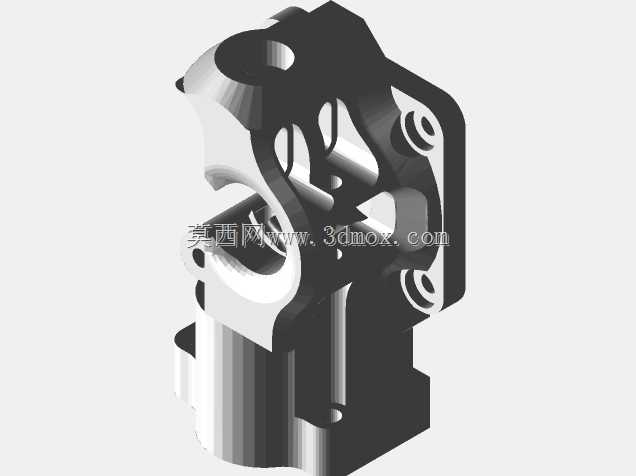

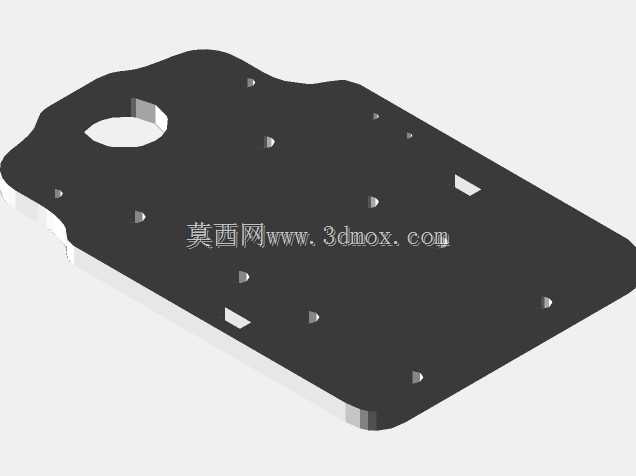

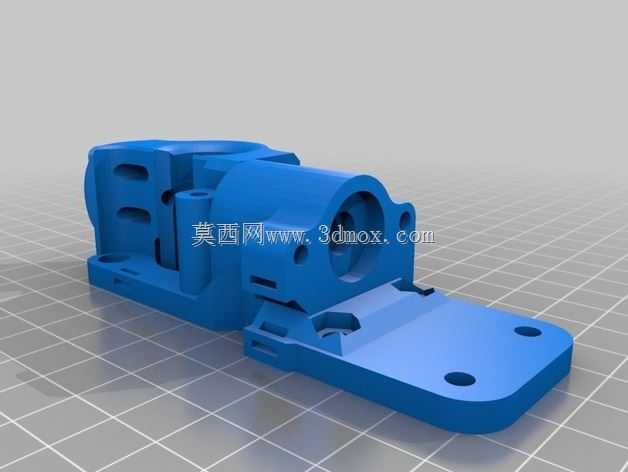

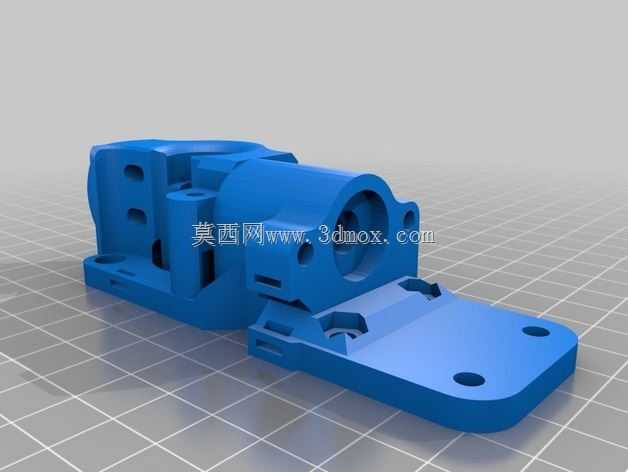

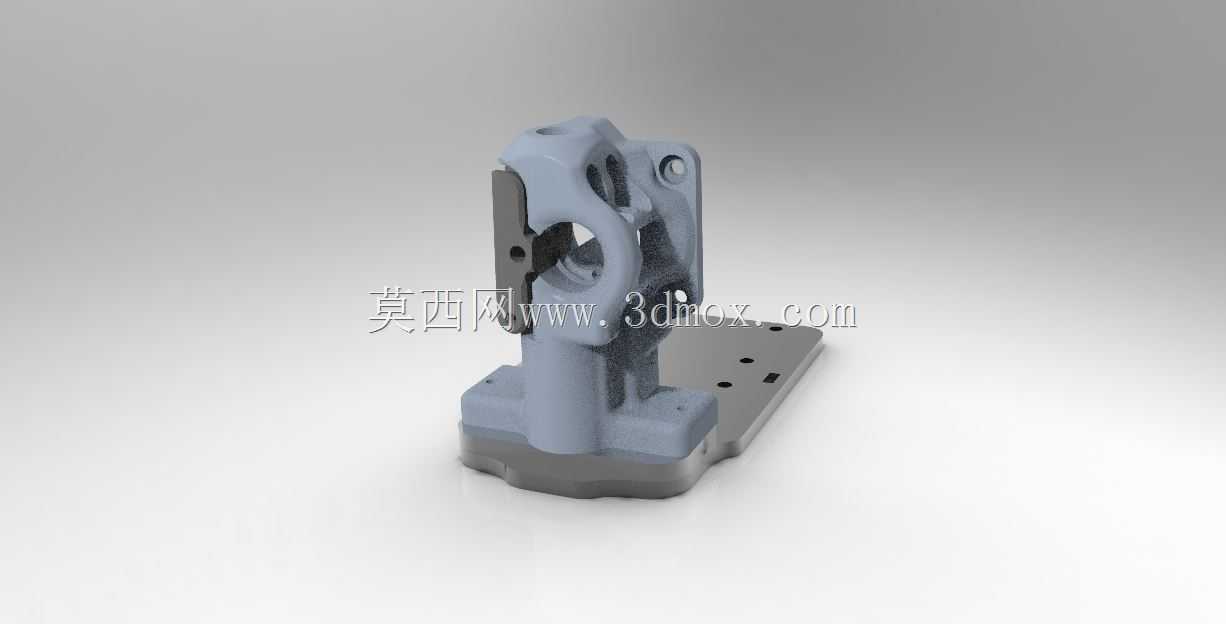

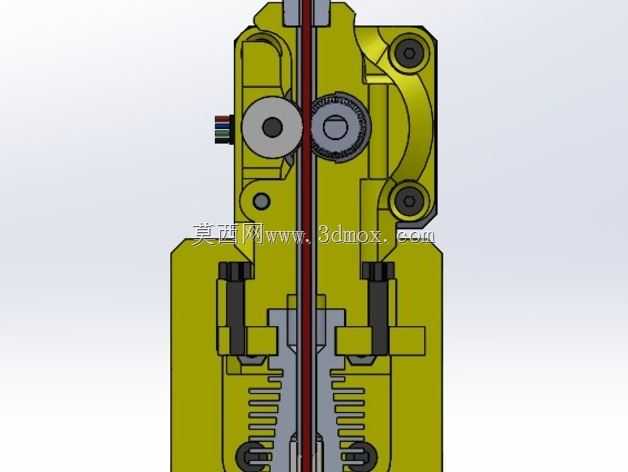

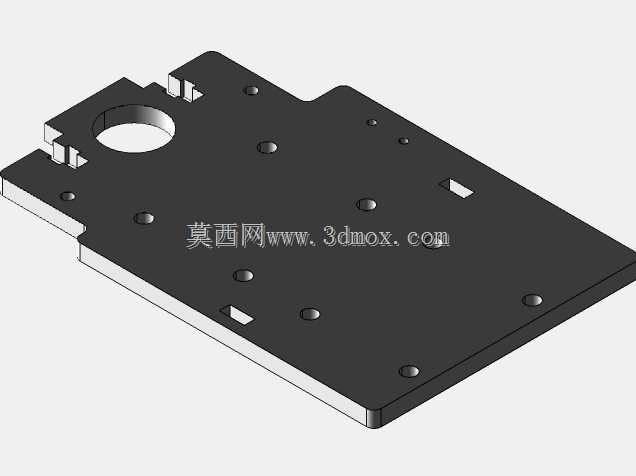

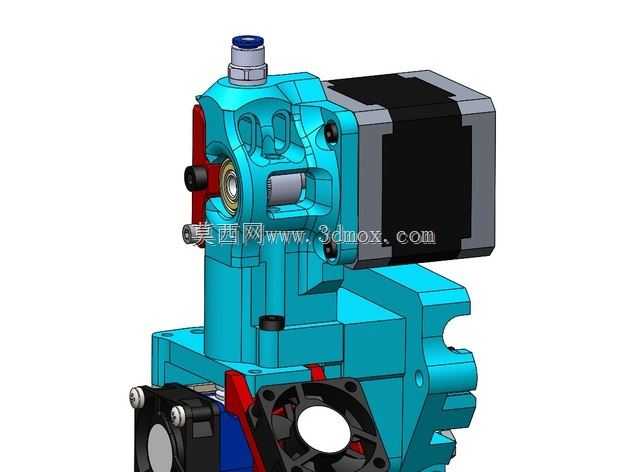

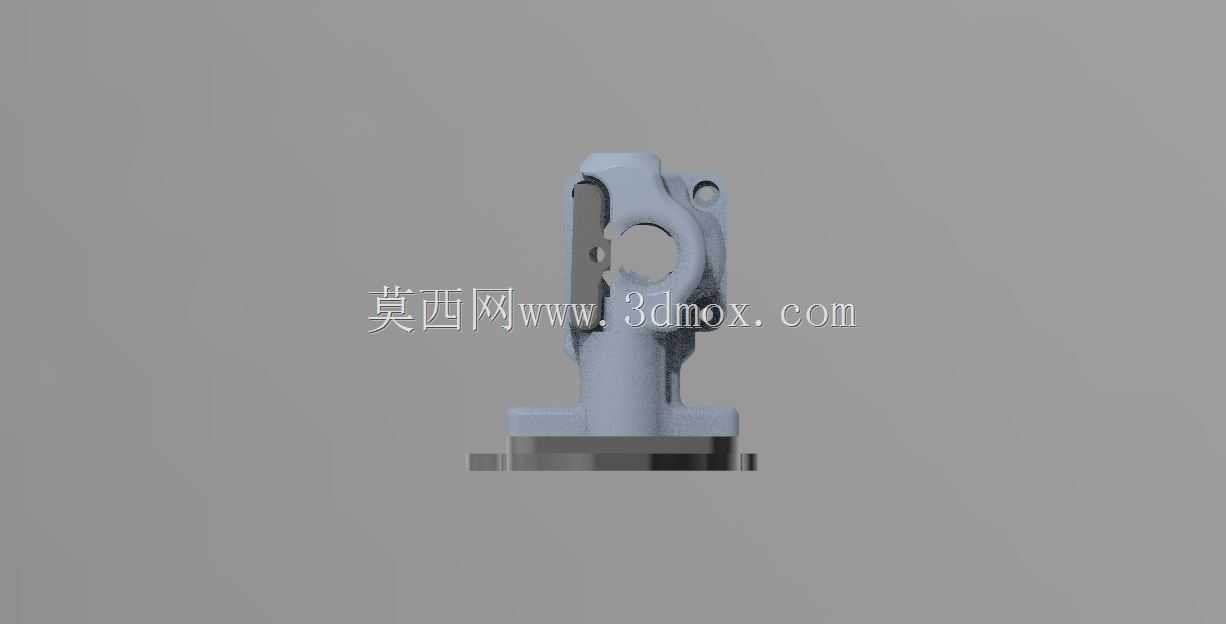

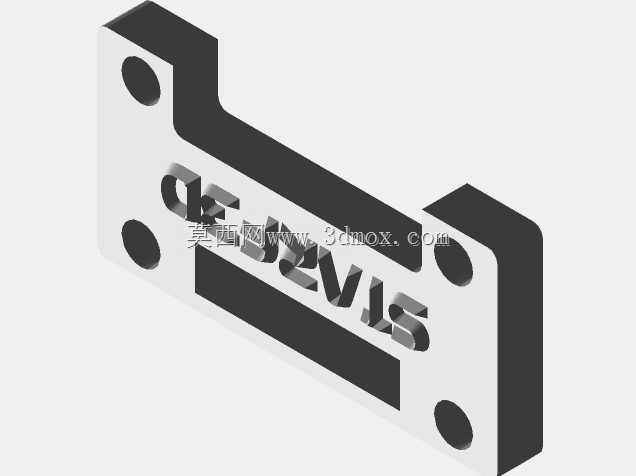

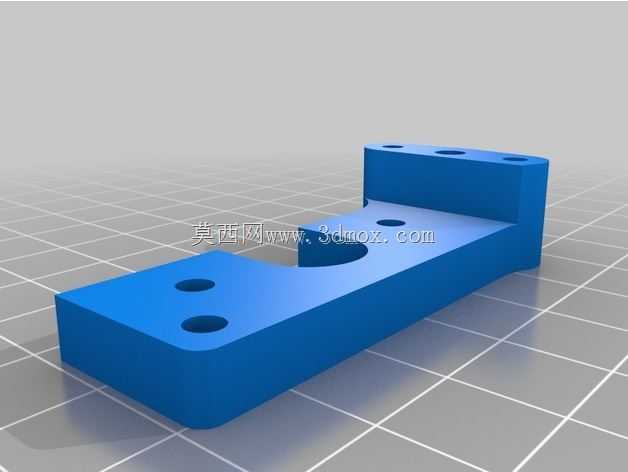

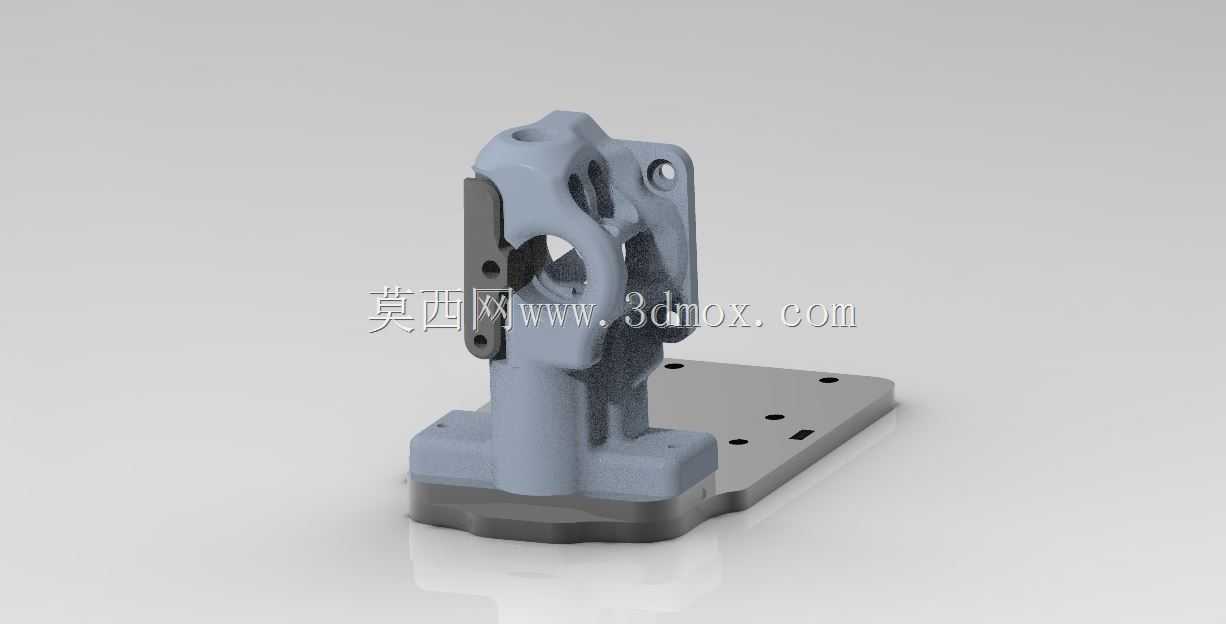

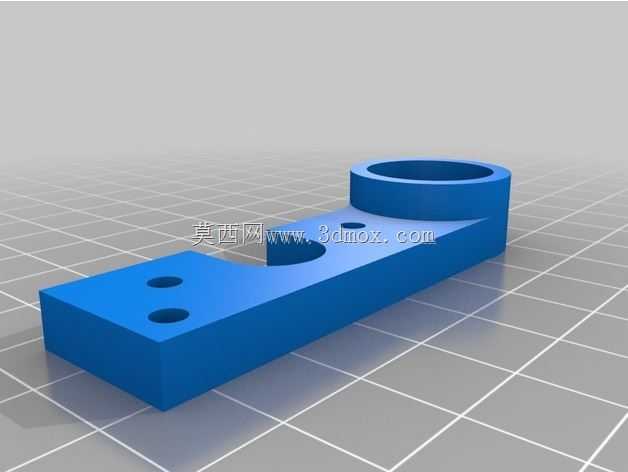

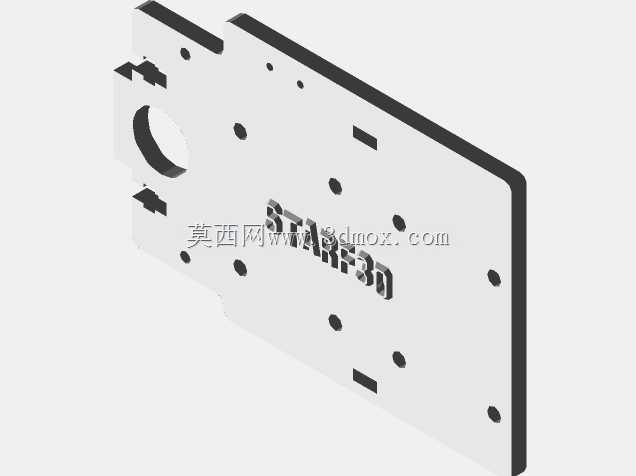

　　从功能布置看，模型下部为安装底板，板上预留多组孔位，用于固定在运动横梁或滑台板上。底板并非简单平板，其轮廓结合了机架避让、螺钉沉头和支撑筋过渡，使挤出机在高速往复运动时减少悬臂晃动。上部主体承担送丝路径定位，长丝由上方导入后，经导向孔进入齿轮与压料轮之间，再沿PTFE导管或直通散热段送入热端。柔性材料抗推压能力弱，若送丝路径存在开放间隙，丝材容易在齿轮前弯曲、卷绕甚至从啮合区挤出；因此该结构把导丝入口、驱动轮啮合点和热端入口尽量布置在同一条直线上，并缩短无约束段长度。

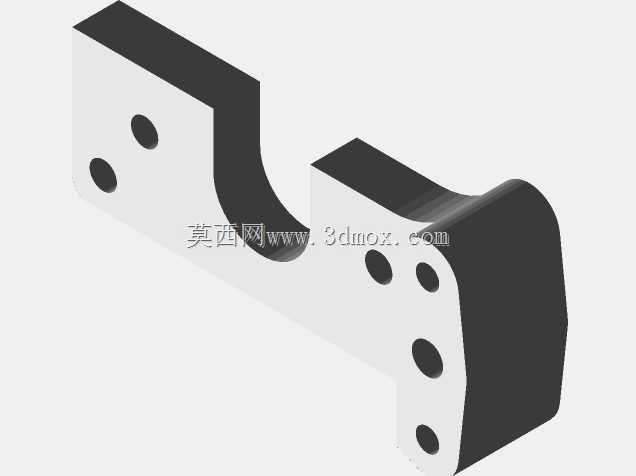

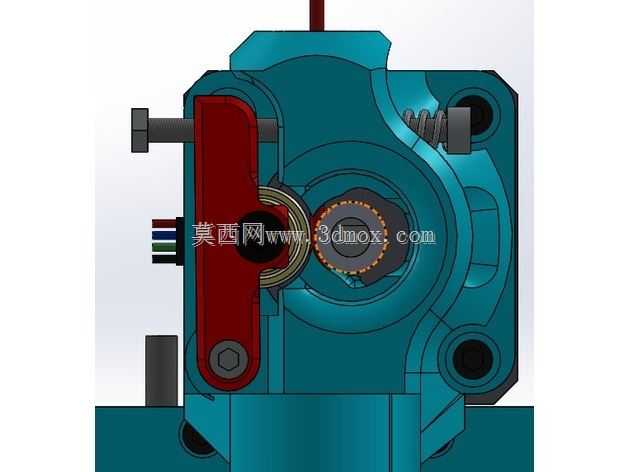

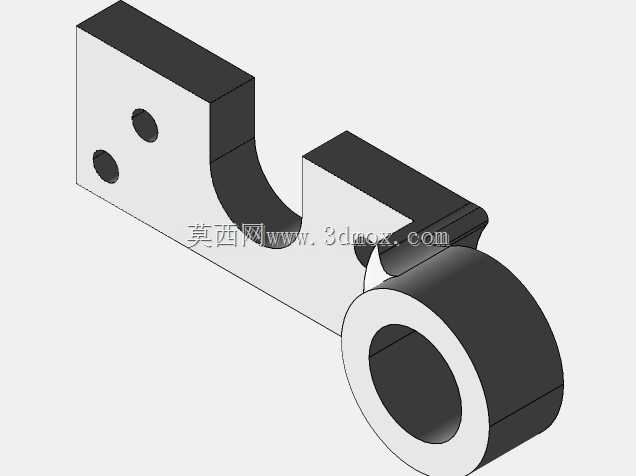

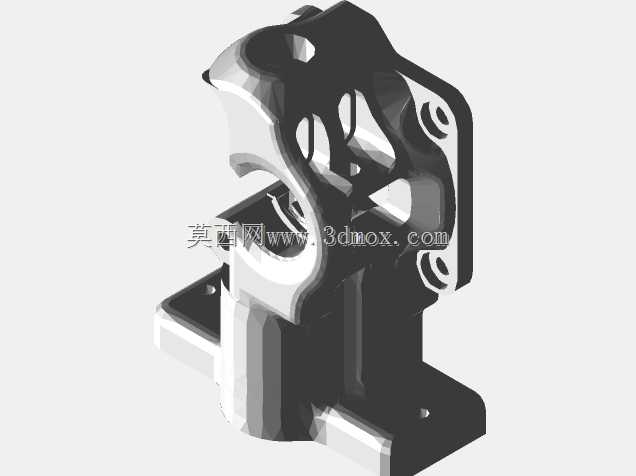

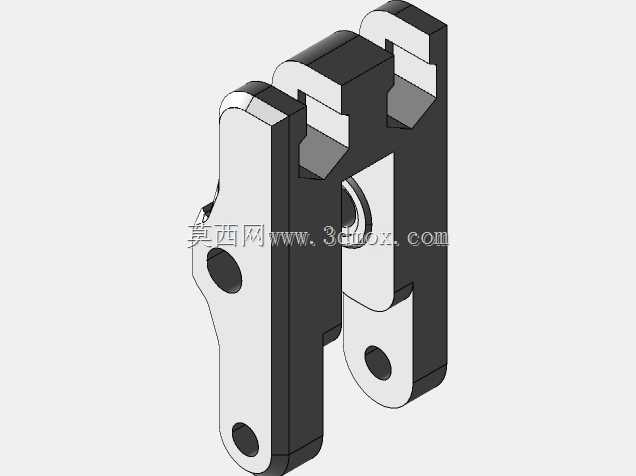

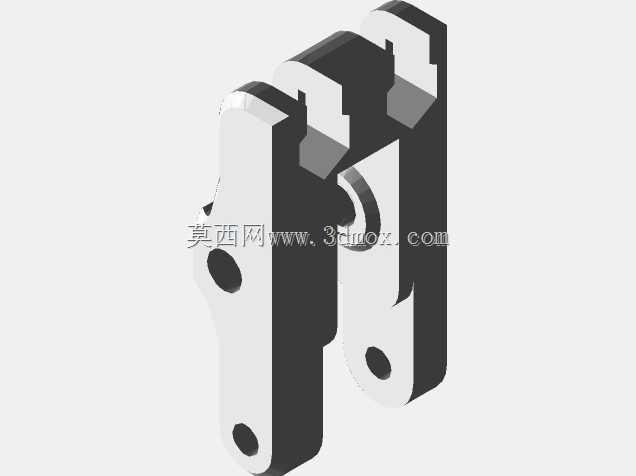

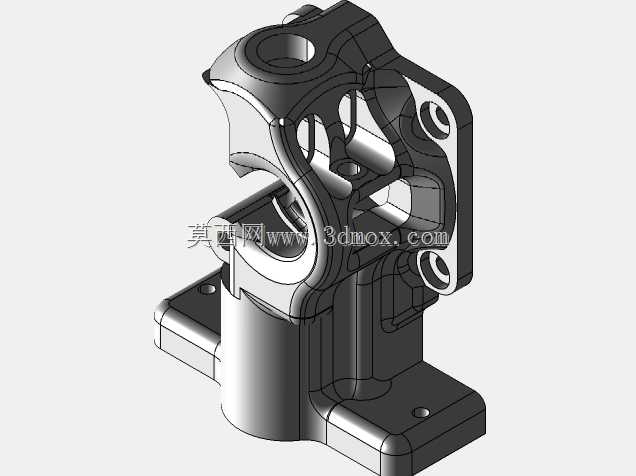

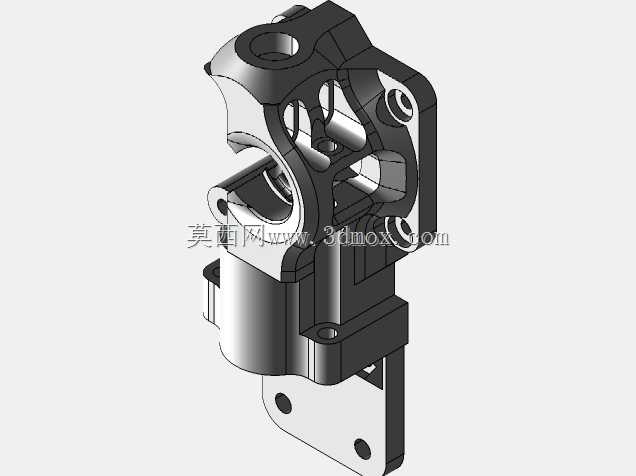

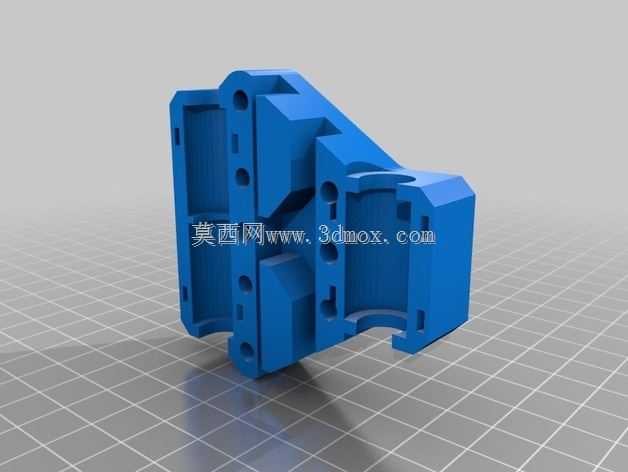

　　设计思路上，支架主体采用一体化成型特征，侧壁保留减重孔与装配观察孔，既方便3D打印制造，也能在装配时观察齿轮啮合和丝材进入状态。驱动轮附近设置弹性压紧组件，通过弹簧、螺钉和压臂提供可调压力。压力过小会造成软丝送进不足，压力过大则会压扁丝材、增大阻力，甚至使耗材在导管内褶皱。模型中弹簧位置与调节螺钉轴线对应，工程师在调试时可根据耗材硬度调整压轮贴合量，使送丝量与热端熔融速度匹配。

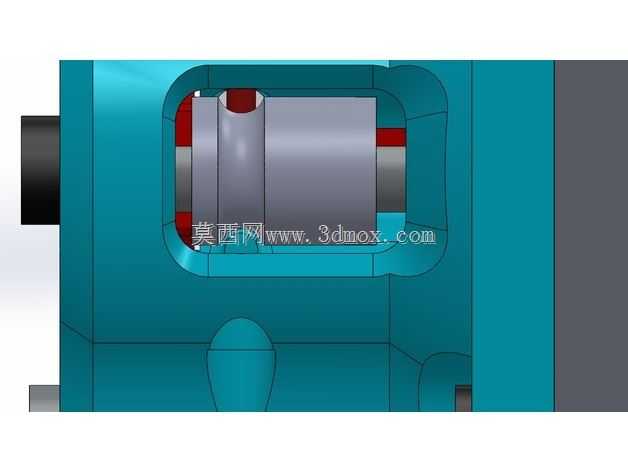

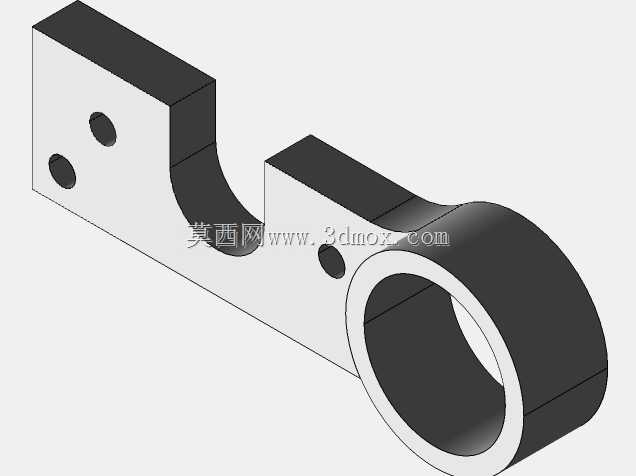

　　轴承与转轴区域是结构可靠性的关键。挤出轮工作时持续承受径向压紧力和反作用力，支架上的轴承座需要保证同轴度，避免齿轮转动时出现偏摆。该结构将轴承容纳孔、侧壁加强筋和安装底板连成连续传力路径，压臂产生的力不会只作用在单薄侧板上，而是通过周边筋位分散到底板。对三维建模人员而言，重建时应重点关注轴承孔、齿轮节圆、压轮中心和丝材通道的相对位置，不能只按外观拉伸，否则装配后会出现送丝轮咬入深度不一致的问题。

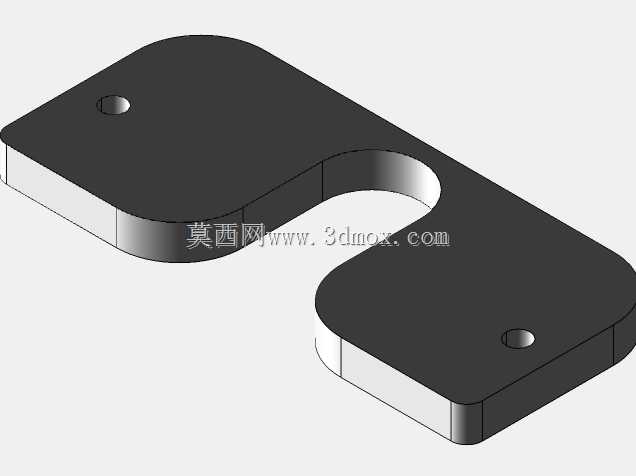

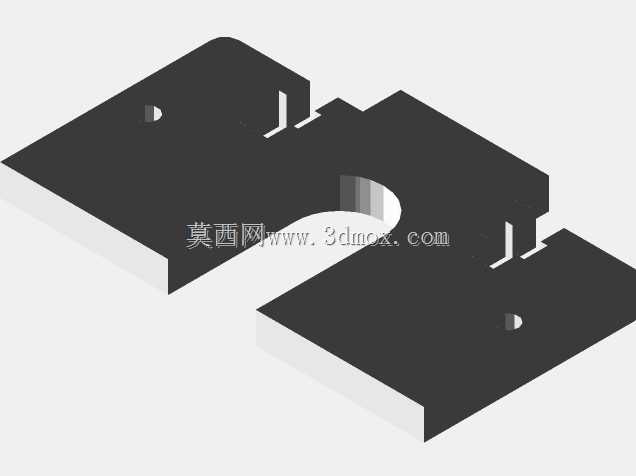

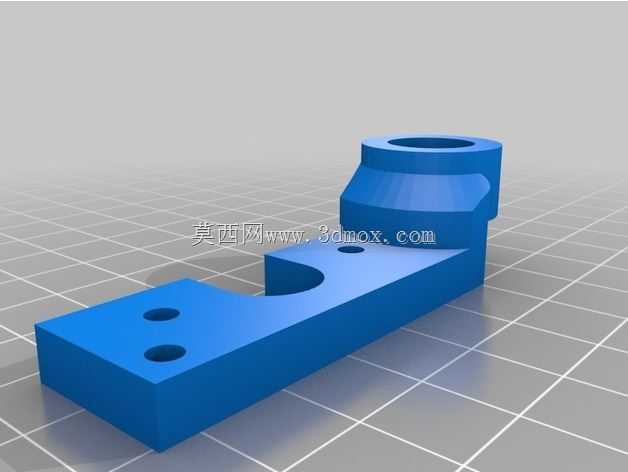

　　外形与安装边界方面，下部底板的孔距决定了它适配的滑台规格，装配前需要核对孔位与设备X轴小车、热端固定座及风扇罩的干涉关系。主体向上延伸的导丝部分占用喷头上方空间，若设备采用近程挤出，该高度有利于缩短耗材路径；若改装到远程供料设备，则需重新评估导管接头位置。模型前部和侧部的镂空区域并非单纯装饰，它们为紧固件、齿轮维护和散热气流留出操作空间。热端安装面应保持与送丝通道垂直，喷嘴中心线与喷头上表面的距离会影响首层高度设定，也会影响冷却风罩的安装。

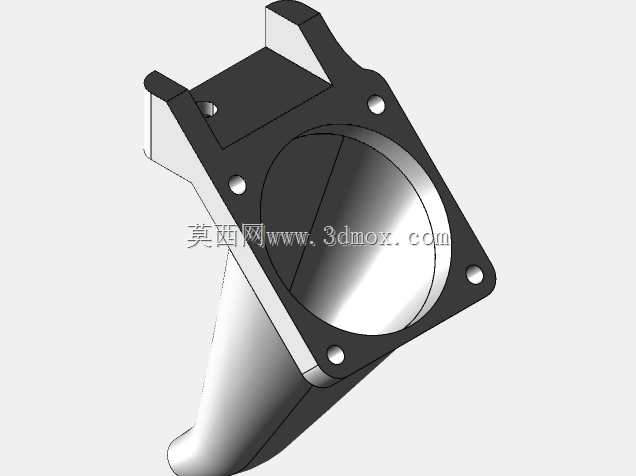

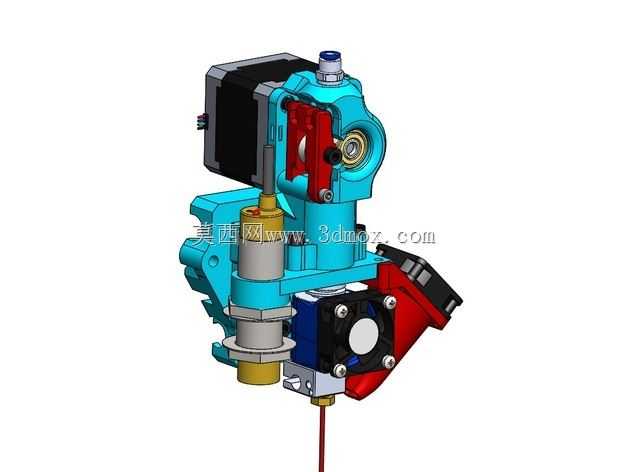

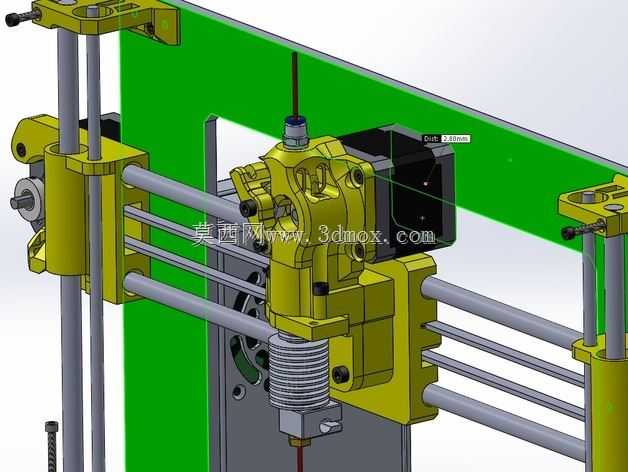

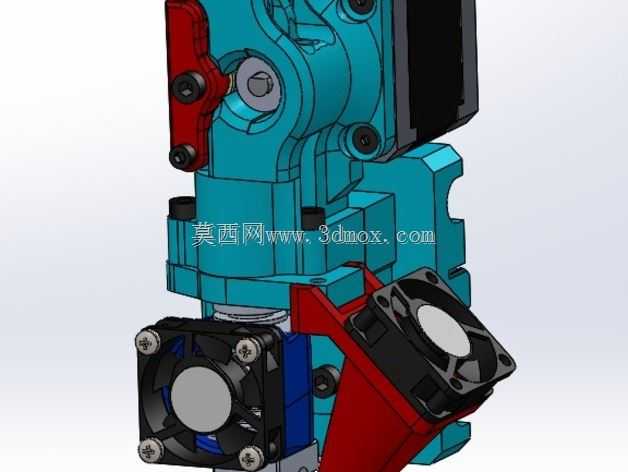

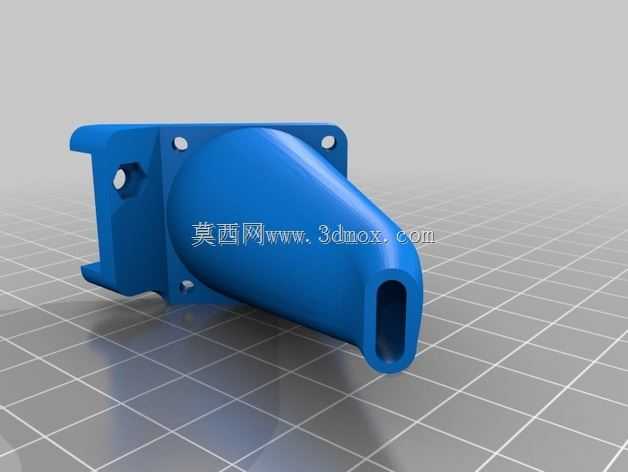

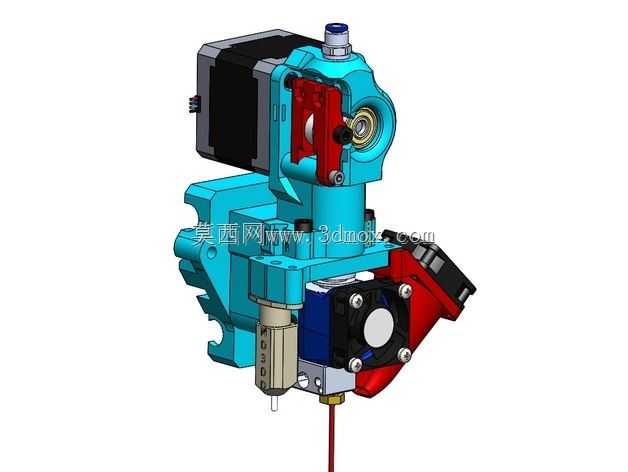

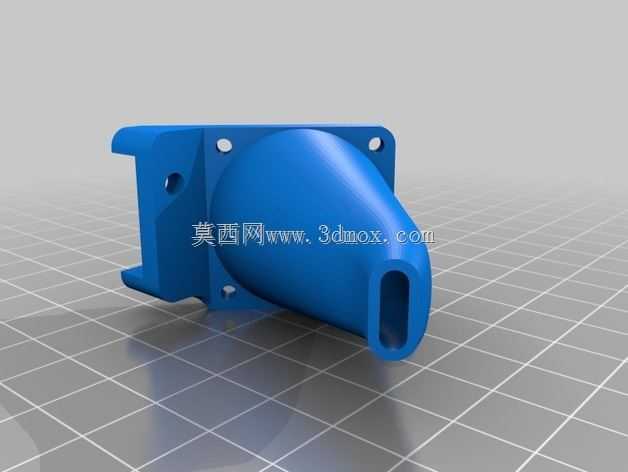

　　在工程应用中，这类挤出机结构常用于柔性耗材近程送丝改造。近程布置把驱动齿轮放在喷头附近，软丝从驱动轮到熔融腔的距离短，推送过程更可控。支架上还需要考虑散热片、冷却风扇和风管的连接，虽然模型重点呈现机械主体，但实际装配时这些附件会改变整体外轮廓。设计人员在布局时应保证喷嘴周边有稳定冷却风，同时不让风直接吹向热端上部，以免熔融温度波动。

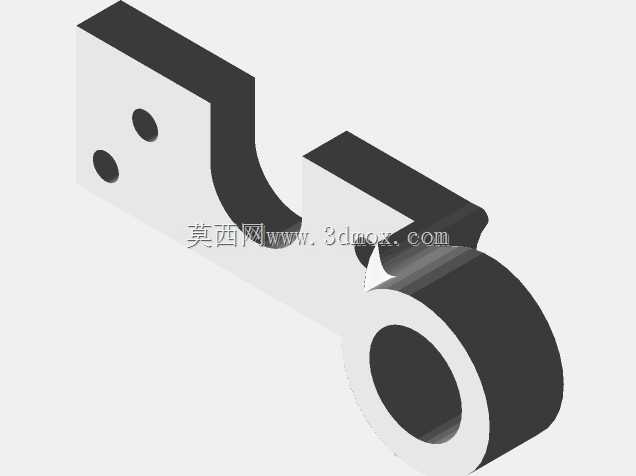

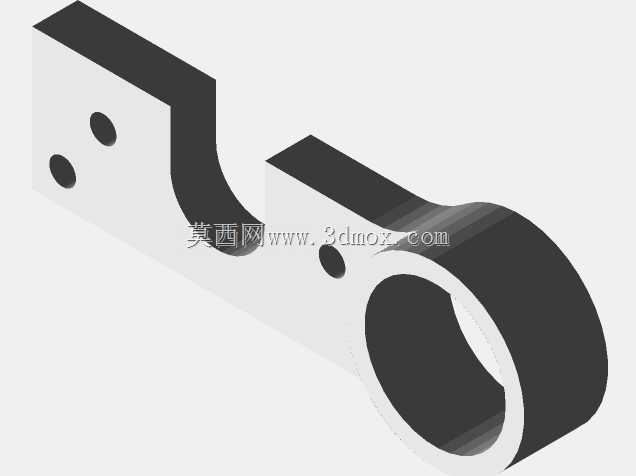

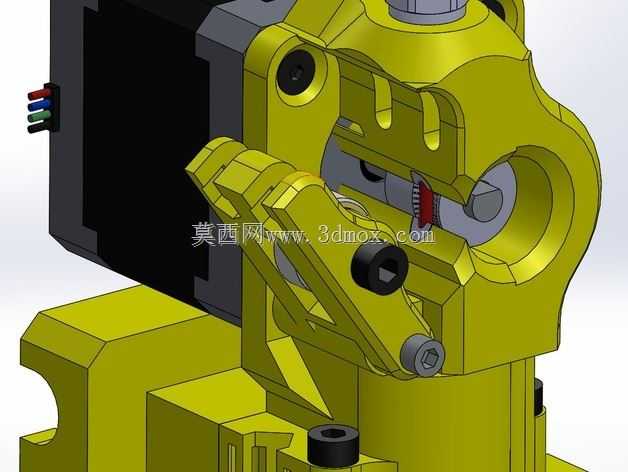

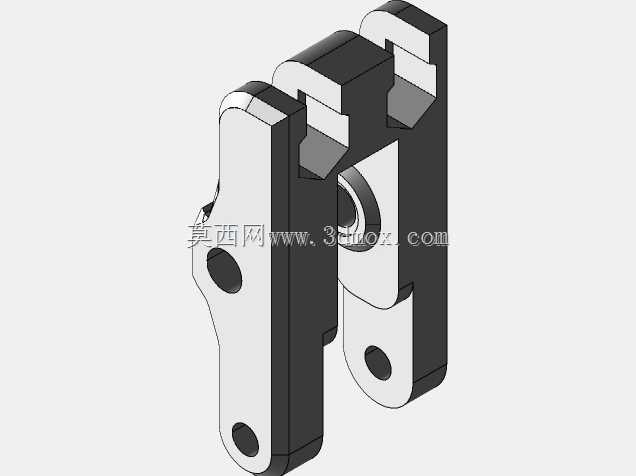

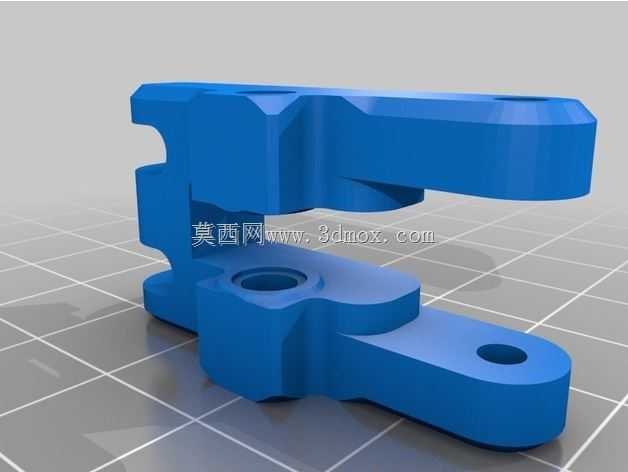

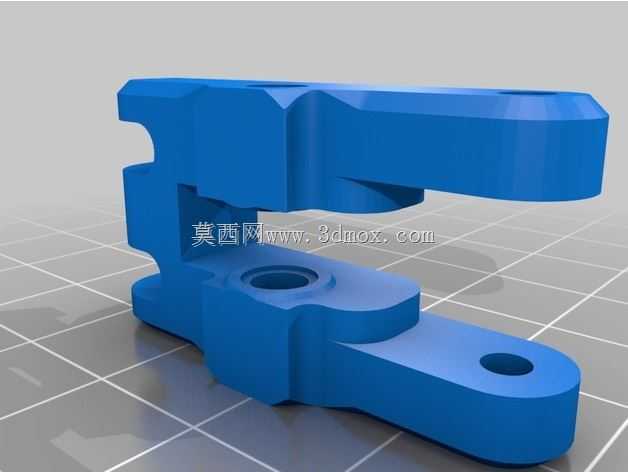

　　从维护角度看，耗材更换、堵丝清理和齿轮清洁都要求压臂能够快速打开或松开。该结构通过螺钉、螺母和弹簧形成可拆装压紧机构，维修时可释放压轮，取出变形丝材；恢复装配时，压轮与驱动齿轮的贴合面需要平行，避免丝材被侧向挤出。导向孔边缘应保持圆滑，若打印件层纹明显或孔口有毛刺，软丝通过时会产生附加阻力，必要时需进行钻孔修整。

　　整体来看，该模型不是单一喷头外壳，而是一套包含安装基准、送丝驱动、压料调节、轴承支撑和导丝约束的功能组件。建模时应围绕长丝中心线建立装配关系，先确定喷嘴、热端、驱动轮和导丝入口的同轴路径，再反向设计支架壁厚、加强筋、底板孔位和维护开口。这样得到的结构既能满足柔性耗材低阻力、连续送进的要求，也能在高频运动中保持安装刚度和装配可维护性。
