泵阀配套填料密封函组件结构

　　这套填料密封函组件多用于离心泵、往复柱塞设备、搅拌轴穿舱部位以及小口径工艺管线的动密封工位，核心作用是在旋转或往复运动的轴件穿过承压壳体时，填塞轴与壳体之间的环形间隙，阻断内部带压介质沿轴向外泄，同时允许轴件保留正常的运动余量。现场运维中，填料密封相比集成式机械密封，对轴面径向跳动的容忍度更高，在含微小颗粒的浆料、冷却水、低压油品工况下，即便出现轻微磨损，也可通过逐步压紧压盖补偿密封填料的压缩量，不需要整机停机拆解更换核心密封件，非常适合长周期连续运行的通用流体设备。

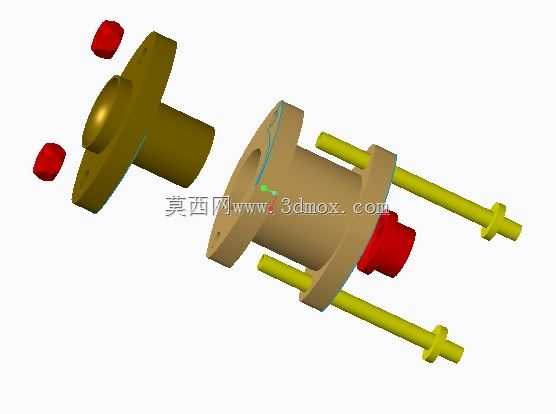

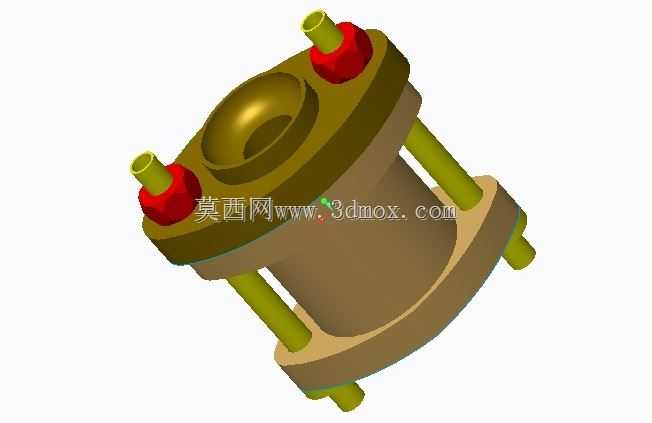

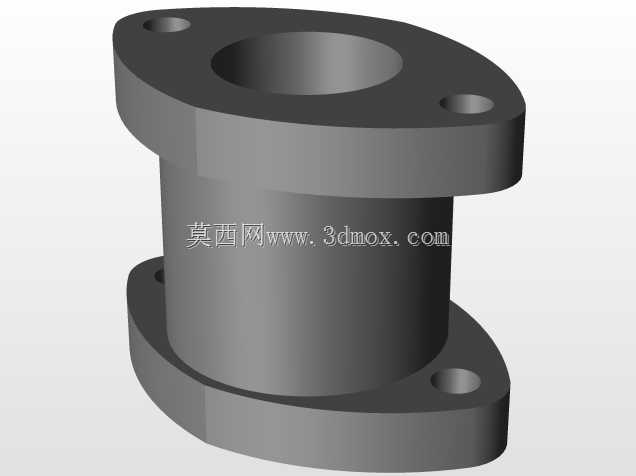

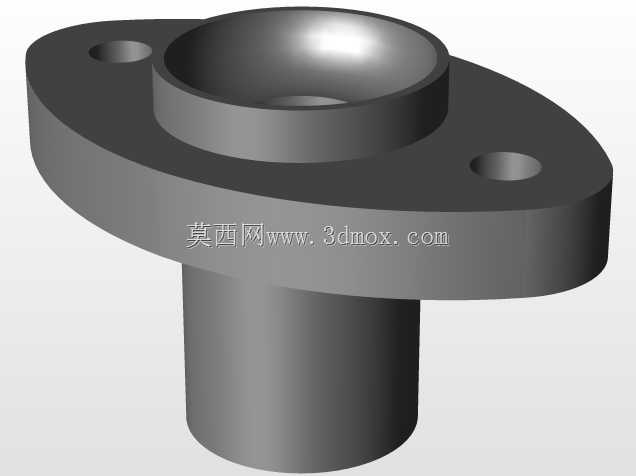

　　从结构组成来看，组件上下两端设置带安装法兰边的函体基座与压盖，中间筒段围成容纳填料的环形腔室；周向均布的多根绿色拉杆贯穿上下法兰，配合端部锁紧结构把压盖的压紧力均匀传递到填料腔端面，避免单侧压紧导致填料偏磨、轴件受力别劲。两处醒目的红色六角锁紧螺套布置在压盖侧的拉杆端部，运维人员调整密封预紧力时，可按对角顺序分次小幅拧紧螺套，每次调整后观察轴端泄漏状态，将滴漏量控制在允许的润滑冷却范围内，杜绝一次性压死填料造成轴面过热烧损。压盖盘面预留的两个侧向通口，可接入冲洗水、密封油或者泄漏收集管路：在输送含固体颗粒介质时通入清洁冲洗液，阻挡杂质进入填料摩擦副；在输送易挥发介质时可接引回收管线，把微量渗漏介质集中导回收集系统。

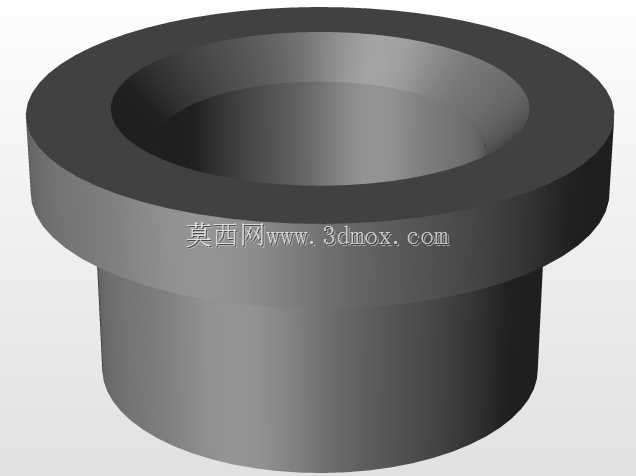

　　建模过程中优先还原了装配逻辑：函体中心的阶梯通孔分别对应穿轴间隙、填料容纳腔以及压盖定位止口，筒体外壁与两端法兰采用圆角过渡，降低铸造或机加工过程中的应力集中；拉杆与法兰孔采用小间隙配合，保证压盖沿轴向平移时不会出现卡滞，两端螺纹段的有效旋合长度满足反复松紧调整的强度要求；红色锁紧螺套的六角外形保留了标准扳手操作空间，相邻螺套与侧向接口之间留出足够的扳手活动余量，现场使用普通开口扳手即可完成调节，不需要专用工装。

　　安装边界方面，整套组件的外轮廓尺寸由下端法兰的外接圆决定，布置在设备机架上时，需要在法兰周侧预留不小于扳手长度的操作空间，尤其是两个红色锁紧螺套的上方不能布置遮挡管线，方便日常巡检调整；下端法兰与设备壳体的对接面可加装密封垫片，通过法兰孔穿入螺栓完成固定，上端压盖的中心孔与穿过的轴件保持同轴，装配时要先校准函体轴线与轴的运动轴线重合度，偏差过大会造成填料单侧快速磨损。侧向两个接口的管螺纹规格匹配现场常用的小口径仪表管，接入管路时要做好螺纹密封，接口朝向可在装配时根据周边管线排布旋转调整，只要保证拉杆锁紧位置不与管路干涉即可。

　　实际选型时，填料腔的轴向长度决定了可装填的填料环数量，更长的函体可以容纳更多道填料，适用于压力稍高的工况；压盖施加的轴向压力会把柔性填料环径向胀开，让填料内周紧贴轴面、外周紧贴函体内壁，形成迷宫式的节流密封效果。组件的分体拉杆结构相比整体铸造的压盖螺栓结构，优势在于当填料磨损量较大、需要彻底更换填料时，可以松开锁紧螺套、移除压盖，直接从外侧掏出旧填料、填入新填料环，不需要把整个函体从设备壳体上拆解下来，大幅缩短检修停机时间。结构中所有外露的金属件都做了规整的倒角处理，没有尖锐棱边，既避免装配时划伤密封填料，也减少运维人员操作时的磕碰风险，整套结构完全贴合通用流体设备现场密封改造、备件替换的实际使用需求。
