车床手动方形四工位刀架装配结构

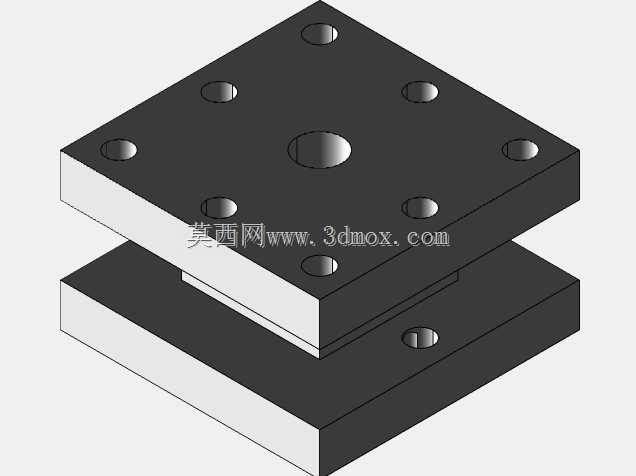

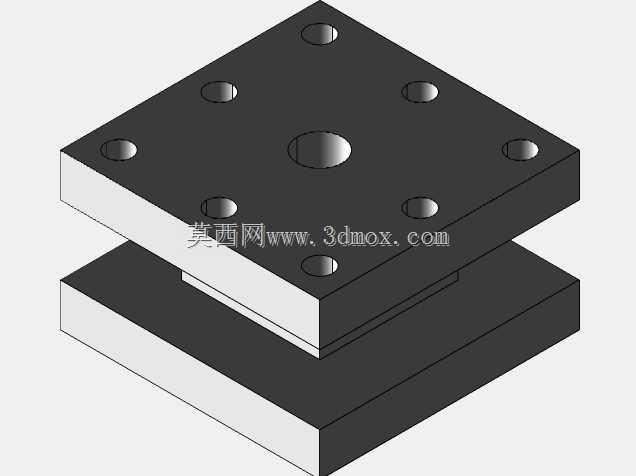

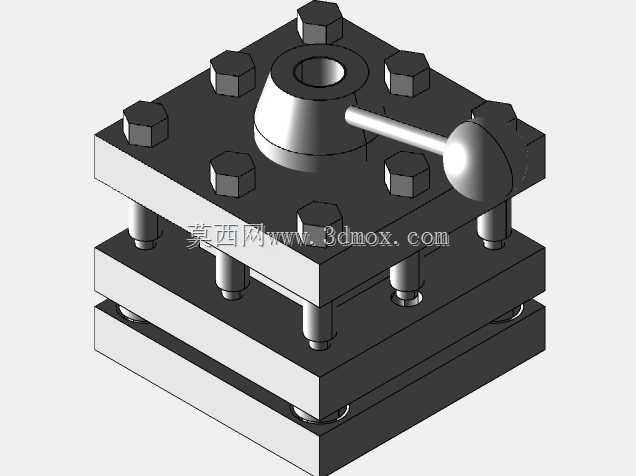

　　方形手动刀架是普通卧式车床、小型仪表车床以及经济型数控改造车床上最常见的刀具安装与换位部件，承担外圆车刀、端面车刀、切槽刀、螺纹刀等多把刀具的装夹、定位和锁紧任务。模型呈现的是典型层叠式四方刀台结构，底部为与中拖板上平面贴合的安装基座，中部设置可回转的分度盘与承压接触面，上部为方形刀台本体，四周均布用于压紧刀具的紧固凸台与螺栓孔位，中心布置带内花键或内齿形的锁紧套，侧面伸出带球形握柄的操作杆，整体结构紧凑，符合车间常规手动换刀作业习惯。

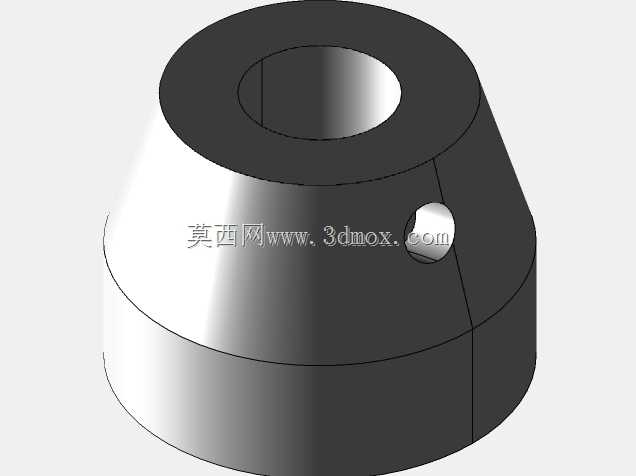

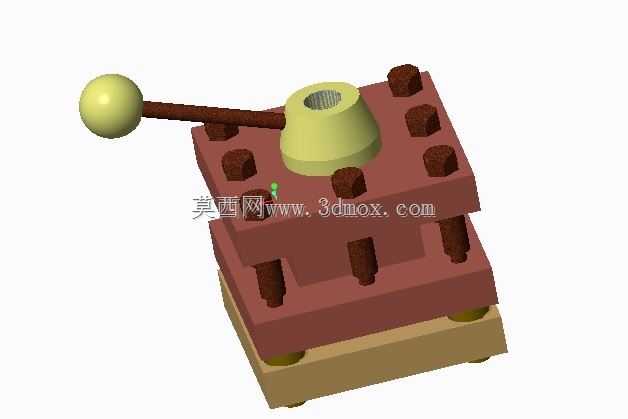

　　从实际加工场景看，这类刀架多用于中小规格车床，操作者松开中心锁紧机构后扳动手柄，使上方刀台绕中心轴线抬起并转过一个工位，再反向锁紧，即可完成四把刀具之间的切换。方形刀台的四个侧面均可安装刀具，刀杆伸入刀台与下压板之间的槽位，通过多组螺栓均匀压紧，保证切削时刀具不发生位移。模型中上部红色方块区域对应刀台基体与压刀螺栓位置，黄色锥形件对应中心锁紧套，棕色长杆与球体对应操纵手柄，底部黄色件对应底座或定位盘，各零件之间的装配关系清晰，便于理解手动刀架的分度、承压和锁紧逻辑。

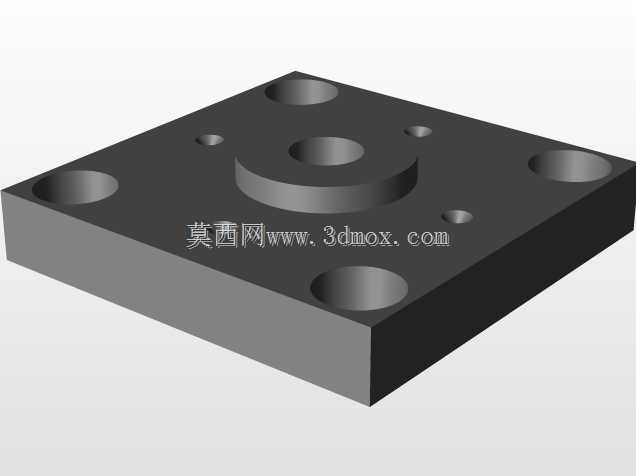

　　设计时首先要保证刀架底面与车床中拖板安装面的平面度和接触刚度。底座通常通过T形螺栓或内六角螺栓固定在拖板上，安装孔位置需与机床拖板槽距匹配；若边界尺寸过大，会与卡盘、尾座或防护板发生干涉，若高度过高，则会改变刀尖相对主轴中心的高度，影响切削稳定性。方形刀台的边长决定可同时容纳的刀具数量和刀杆截面尺寸，中心锁紧套的锥面或螺纹副决定重复定位后的压紧力，四周螺栓的数量与排布则影响刀具夹持的均匀性。模型在这些关键部位均保留了较明确的几何特征，可用于结构校核、装配演示或机床改造时的空间布置参考。

　　刀架工作时承受主切削力、进给力和断续切削冲击，因此分层接触面之间不能只依赖外形贴合，还要通过中心锁紧机构把回转盘牢固压向底座。手动扳杆利用杠杆或凸轮动作实现松开、转位和锁紧，操作行程不宜过大，握柄末端采用球形结构可减少手掌局部压强，便于快速施力。分度位置需要有可靠的定位元件，常见形式包括端面齿盘、定位销、棘轮或凹槽定位；无论采用哪种形式，都应保证每次转位后刀具方位一致，避免重复对刀带来的尺寸偏差。

　　在外形与安装边界方面，方形刀台的长宽尺寸需围绕最大刀杆规格和相邻刀具干涉情况确定。刀台过高会使刀具悬伸增大，切削时容易产生振动；过低则可能限制刀杆装入和扳手操作空间。底部安装面要留出螺栓沉孔或压板空间，中心孔与锁紧件需同轴，侧面手柄在旋转范围内不能碰到车刀、工件或床鞍护罩。对于三维建模和设备选型人员，该装配体可用于检查刀架与拖板、刀具、卡盘之间的最小间隙，也可作为手动刀架原理教学、夹具方案设计和车床维护拆装的参考对象。
