液压系统卸压溢流阀组爆炸结构

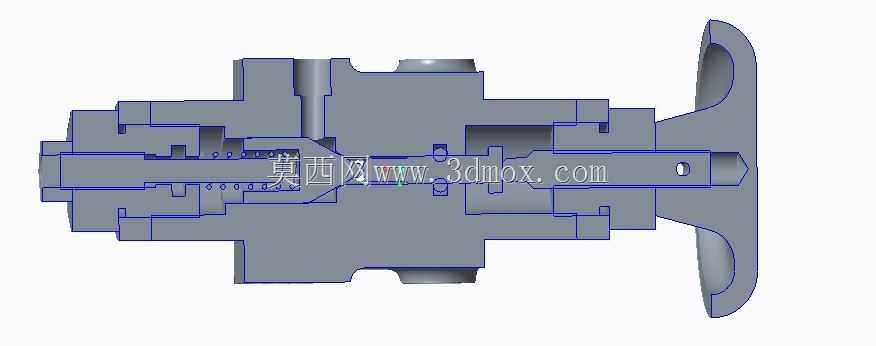

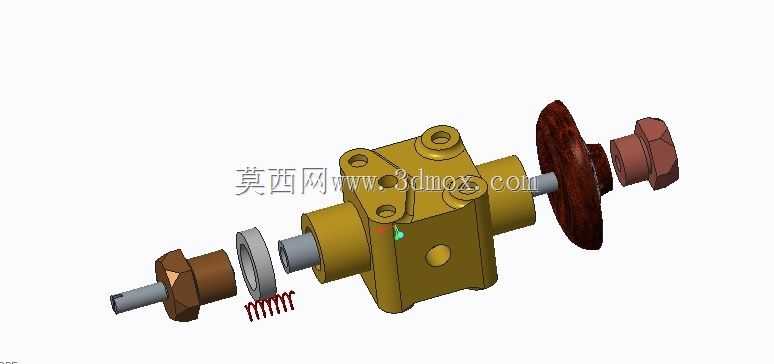

　　这套阀件在液压站、润滑系统、试验台和小型压力管路中承担压力释放与过载保护作用。现场调试时，泵源升压后若下游执行元件短时闭锁、管路冲击或油温变化引起压力抬升，阀口需要按设定值开启，将多余介质旁通回油箱，避免软管、接头、密封件和缸体承受持续超压。模型把阀体、阀芯、弹簧、调节端盖、手轮、锁紧螺母及密封相关零件按装配轴线拆开表达，能够清楚看到介质从入口进入阀腔、作用在阀芯承压面上，再与弹簧预紧力平衡的工作关系。

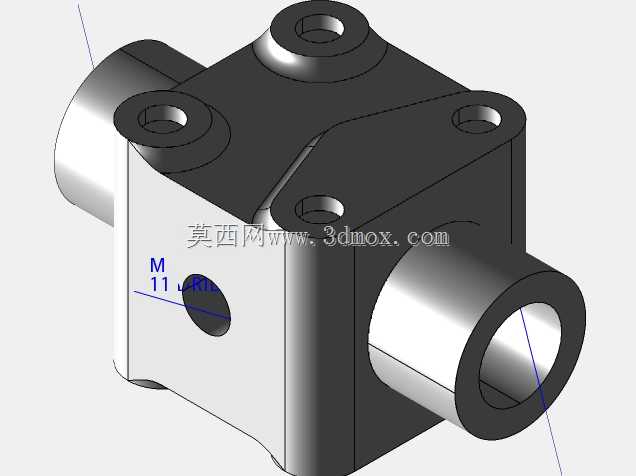

　　阀体采用方块式布置，外形规整，四周加工面便于在阀块或安装板上贴合固定。上部预留接口与工艺孔位，侧面设置主通路，端部通过端盖和紧固件形成封闭容腔。方块结构的优势在于铸造或加工后刚性较好，压力脉动下形变小，同时多个面可以布置油口、定位销和连接螺栓，适合集成到紧凑型液压动力单元中。建模时需要重点控制阀孔同轴度、端面垂直度和密封槽位置，这些几何特征直接影响阀芯滑动顺畅程度与内泄漏量。

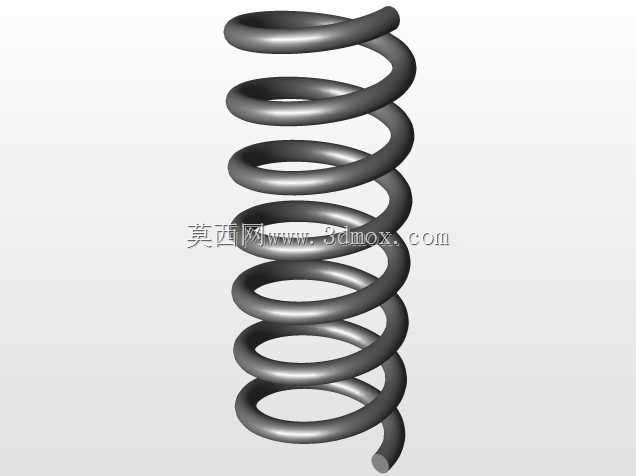

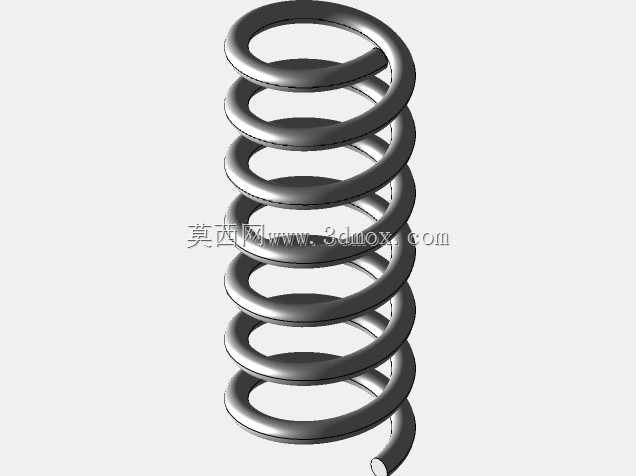

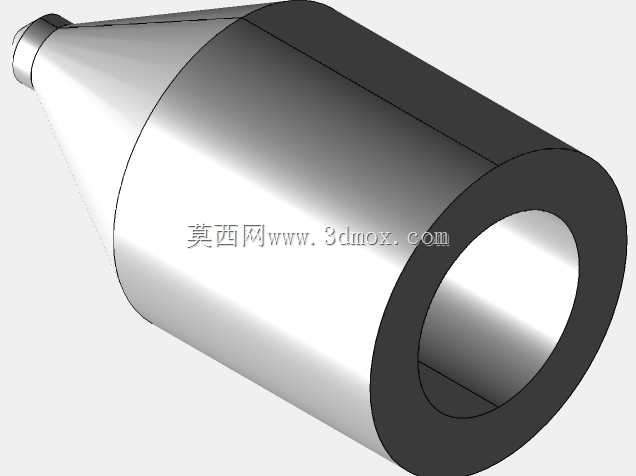

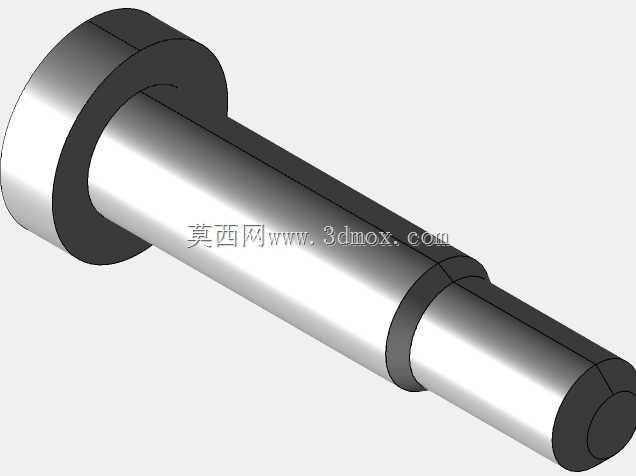

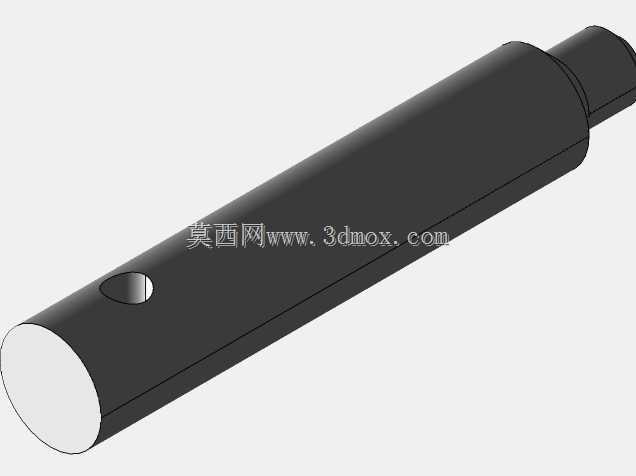

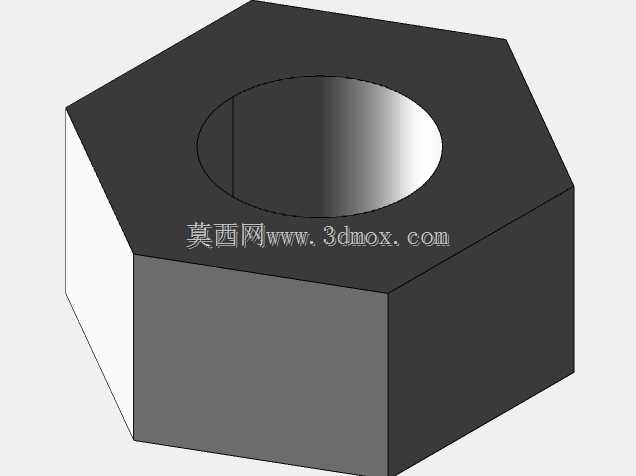

　　阀芯组件沿水平轴线装入阀体，一端承受介质压力，另一端由螺旋弹簧提供回复力。弹簧的圈径、有效圈数和线径决定刚度区间，预压缩量则通过端部调节结构改变。手轮旋转时，弹簧座沿轴向移动，预紧力随之变化，从而调整阀的开启压力；锁紧螺母用于固定调节位置，防止设备振动导致设定值漂移。爆炸视图中弹簧独立显示，便于检查弹簧在全行程内是否与导向面干涉，也能判断全开状态下弹簧压缩量是否落在允许范围内。

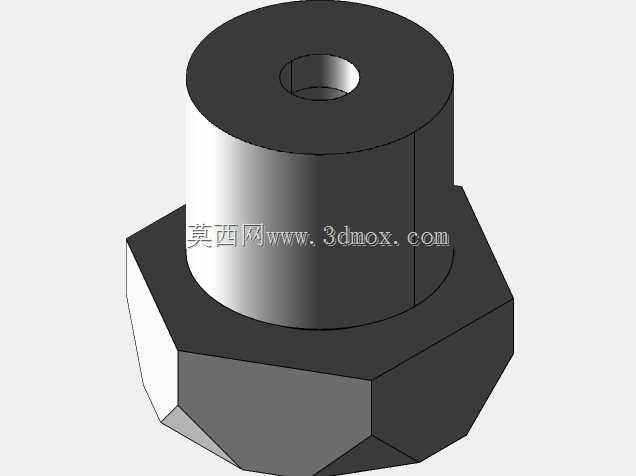

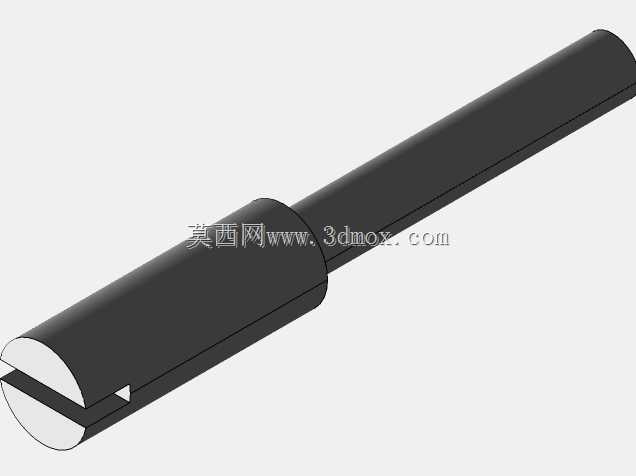

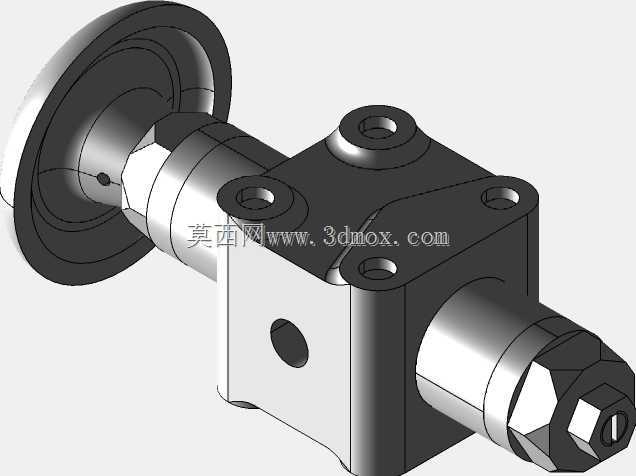

　　手轮位于阀体外侧，采用圆盘式结构，边缘提供足够握持半径，操作人员无需专用工具即可进行粗调。手轮与阀杆之间通过型面或紧固件传递扭矩，端部螺母将轴向位置锁定。实际选型时，手轮直径不能只按操作便利性确定，还要考虑安装空间：手轮外缘与机架、管路、护罩之间应保留手指操作和扳手活动余量，侧向检修通道过窄时，需改用带锁紧螺钉的小直径调节帽或预留远程控制接口。

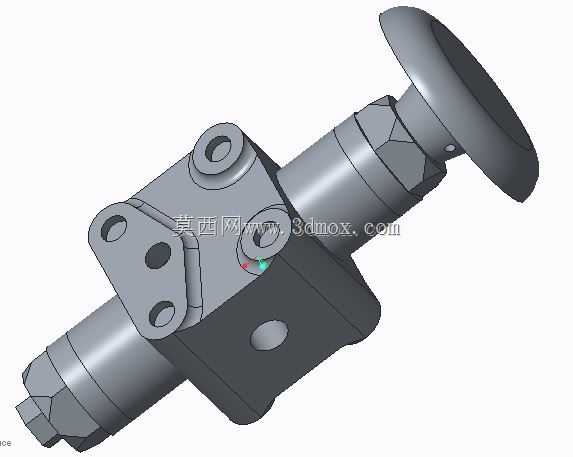

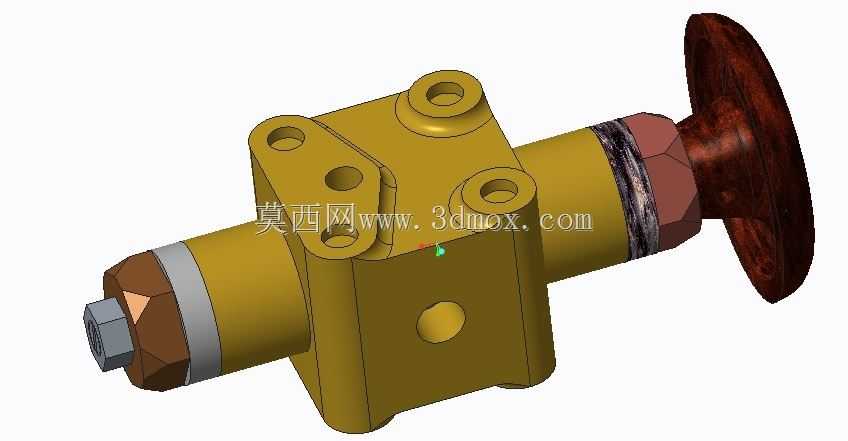

　　从安装边界看，阀体中心高度、油口方位和端盖伸出长度是布局阶段的关键尺寸。方块阀体可底面贴合阀块，也可侧面串联在管路中；若采用板式连接，结合面粗糙度、螺栓孔分布和油口密封圈沟槽必须一致。阀芯轴线两端均有突出零件，手轮侧需要留出调节旋转空间，锁紧端则要保证拆装螺母时不会与相邻管接头碰撞。模型中各零件按真实装配关系排列，轴线对齐关系明确，适合用于干涉检查、维修培训和装配工艺梳理。

　　功能设计上，该类阀并不追求频繁换向，而是强调压力临界点附近的稳定开启与可靠回座。弹簧腔应考虑泄油或回油路径，避免闭死腔造成阀芯动作迟滞；阀芯与阀孔配合间隙需兼顾泄漏和卡阻，介质清洁度较差时还应在入口侧设置过滤。阀口处的倒角、节流边和导向段影响开启斜率，若压力波动明显，可通过增加阻尼孔或改变弹簧刚度来抑制颤振。

　　三维结构把内部零件外部化以后，工程人员可以直接核对装配顺序：先将阀芯与导向件装入阀孔，再放置弹簧和弹簧座，随后安装端盖、调节杆、手轮及锁紧件；密封件应在阀体结合面和端盖处按槽位布置，避免装配时被剪切。对于教学或方案评审场景，这种爆炸表达能够让维护人员快速理解压力调节路径、零件受力方向和易损件位置，也为后续工程图导出、装配工装设计以及备件清单整理提供完整几何依据。
