3D打印机挤出端冷却导风固定支架

　　这套结构件围绕FDM熔融沉积成型设备的热端散热需求展开，核心作用是把离心风机输出的定向气流精准引导至喷嘴刚挤出的熔融耗材区域，在耗材离开喷嘴后快速带走堆积热量，让挤出的丝材在极短时间内完成固化定型，避免悬垂打印时出现丝材垂坠、层间错位、边角翘曲变形的问题。实际桌面级3D打印作业里，热端冷却气流的角度、覆盖范围、出风速度直接决定了桥接打印的最大跨度、小特征细节的成型精度，很多改装双挤出机或者更换大流量热端的设备，原厂配套的冷却风道往往无法适配新的安装位置，就需要这类定制化的导流固定件来重建冷却回路。

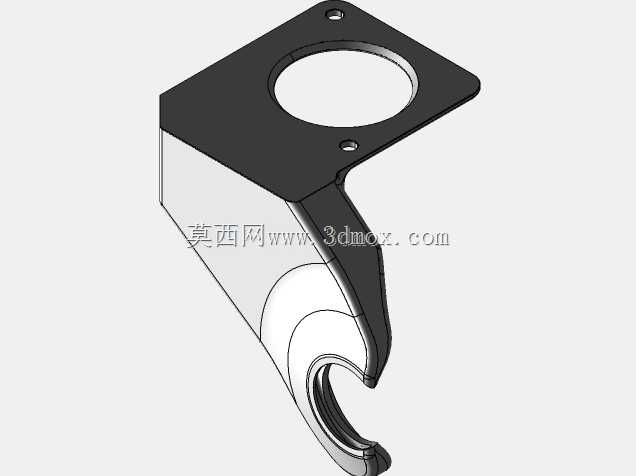

　　从结构布局来看，这个零件同时承担了两个核心功能：上部的平板安装区用来固定散热风机本体，板面上预留的两个小孔对应风机的安装孔位，中间的大直径镂空圆孔完全避让风机的出风端面，不会阻挡气流进入风道腔体；下部弯折延伸的弧形导风曲面顺着气流走向逐步收窄过流截面，把风机送出的分散气流收拢成两道指向喷嘴两侧的高速风幕，气流不会向四周无意义扩散，全部集中在挤出点周边5到10毫米的成型区域。导风曲面的末端做了内收的钩状收口，这个细节设计是为了让气流在喷出后形成轻微的环向包裹效果，不管喷头往X轴还是Y轴任意方向移动，移动方向前方刚挤出的丝材都能被气流覆盖，不会出现某一个打印方向冷却不足的缺陷。

　　安装边界方面，上部安装板的孔位间距完全匹配标准40毫米规格的轴流或离心风机，两个安装孔中心距适配通用M3风机固定螺丝，板件的弯折高度经过校准，安装后风道下沿和喷嘴尖端的垂直距离控制在8毫米左右，既不会因为距离过近导致气流吹到喷嘴加热块造成热端温度波动、耗材提前融化堵头，也不会因为距离过远让气流在空气中扩散衰减，保证到达成型面的风速仍有足够的冷却能力。零件侧边的弯折翻边一方面提升了薄钣金件的整体刚性，避免风机高速运转时带动薄板产生共振异响，另一方面也封住了风道的侧面开口，防止气流从侧边泄漏损失风压。

　　实际改装场景中，这类冷却支架多用于大流量挤出方案的配套改造，当设备更换高吞吐量的挤出机和大口径喷嘴之后，单位时间挤出的熔融耗材体积成倍增加，原厂小风量冷却系统无法带走多余热量，打印大尺寸模型时很容易出现上层耗材压垮下层未固化丝材的问题，这套导流结构通过优化气流路径，在不更换更高功率风机的前提下就能提升有效冷却效率。建模过程中需要重点核对运动干涉边界：支架整体轮廓不能超出打印机喷头的运动包络，在打印平台最大成型范围的四个边角位置，支架不能和机身框架、调平传感器、自动换料机构发生碰撞；导风曲面的内壁要做顺滑过渡，不能出现突兀的直角转折，否则气流在拐角处会形成涡流，大幅降低出风风压。固定孔位的设计还预留了少量调节余量，允许用户根据实际使用的热端长度小幅上下调整风道高度，适配不同长度的挤出热端安装公差，不用重新加工零件就能匹配不同批次的改装配件。
