农田土壤墒情诊断监测立杆设备

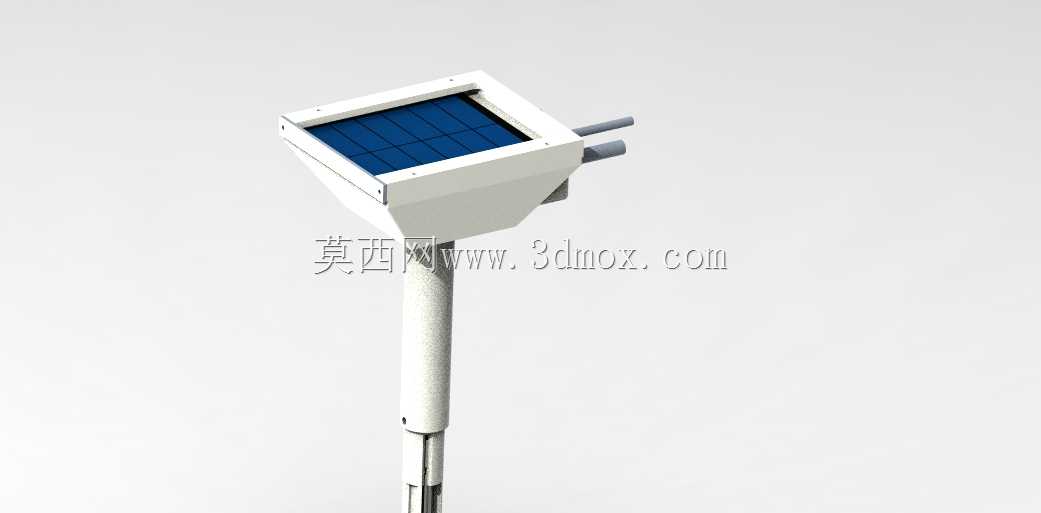

　　这套面向大田种植场景开发的土壤诊断采集终端，核心定位是把田间分散的土壤参数原位采集后，通过无线链路回传至云端物联网平台，解决传统人工取土化验周期长、点位覆盖不足、农情数据滞后的痛点。设备整体采用立杆式部署形态，上部为倾角安装的太阳能供电舱与主控防护壳体，下部为分段式金属立杆，可直接插入田埂、作物行间或者设施大棚的预留安装位，不需要额外搭建砖混基础，单台设备的布设作业两个人半小时内即可完成，非常适合家庭农场、规模化种植基地、农业示范园区做网格化墒情监测布点。

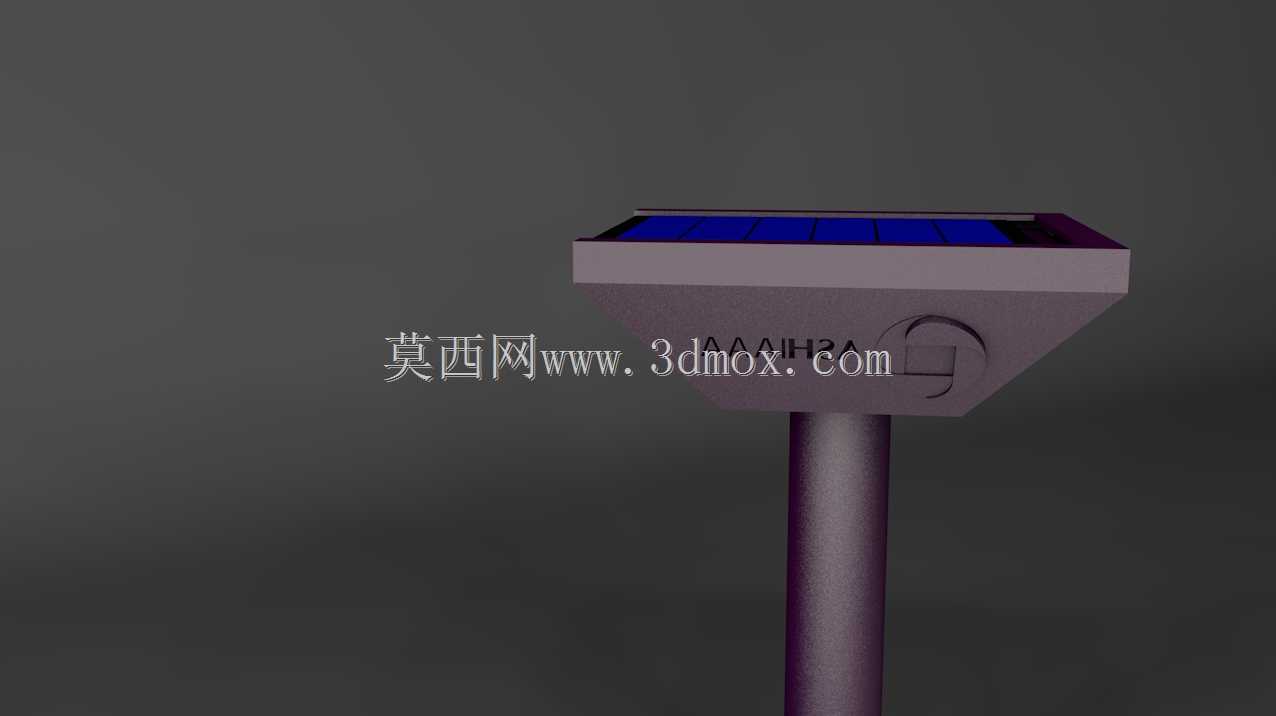

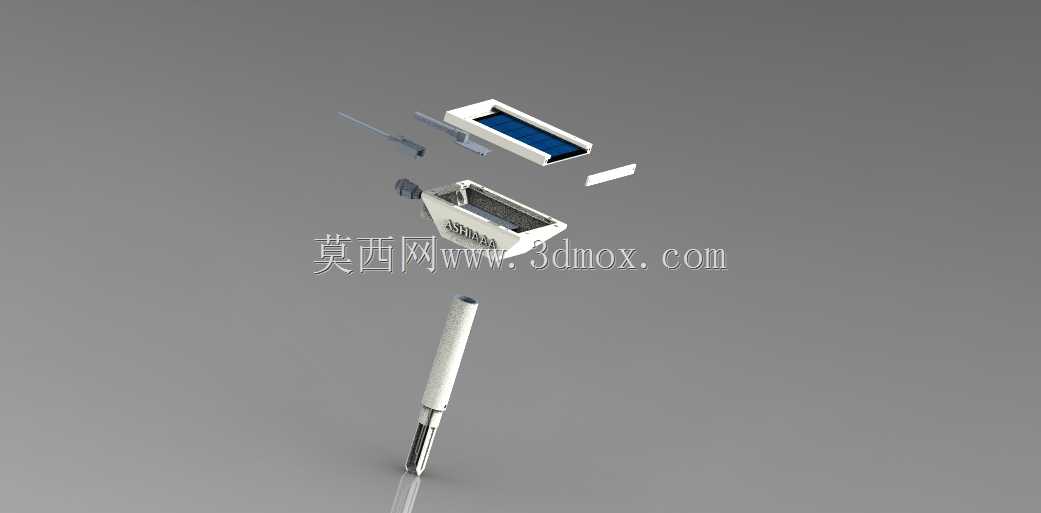

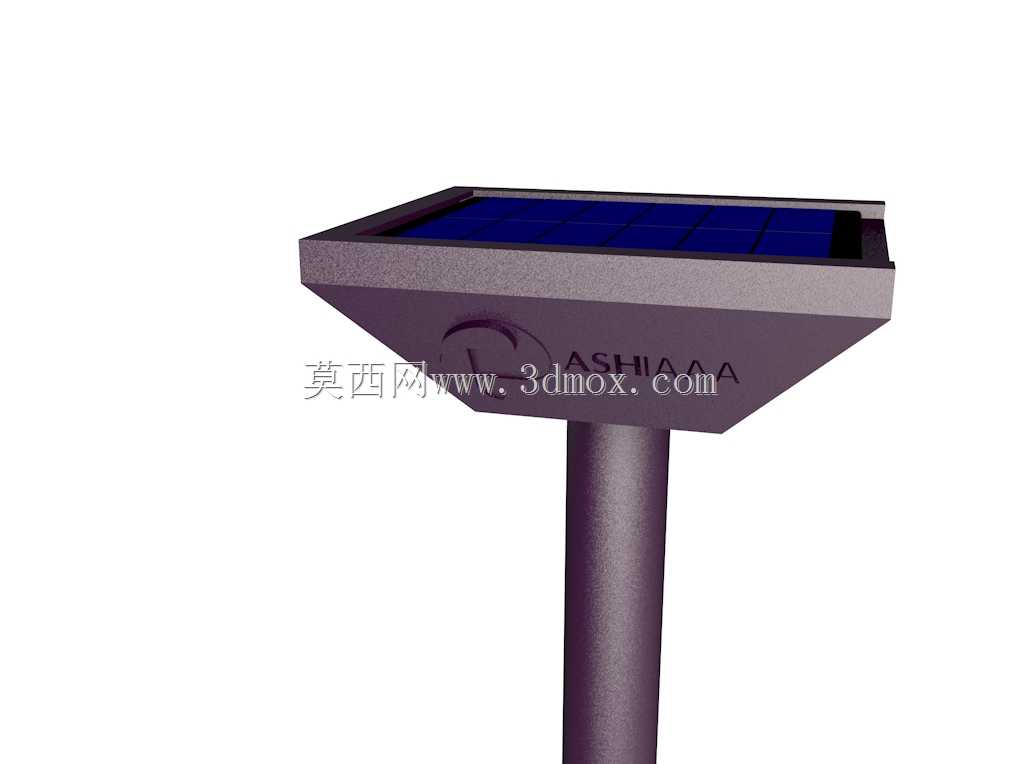

　　从结构设计逻辑来看，上部主机舱采用上宽下窄的斗型壳体造型，顶面预留整块太阳能板安装位，光伏板以固定倾角朝向正南方向布置，倾角角度匹配国内大部分农耕区域的年平均太阳高度角，保证秋冬弱光季节也能获得足够的充电效率；壳体侧壁做了外翻挡边，接缝处预留密封胶条安装槽，户外露天降雨时水流会顺着壳体斜面直接导流滴落，不会顺着拼接缝隙渗入舱体内部。舱体内部空间做了分层隔断，上层区域放置太阳能充放电控制模块与储能电池，下层区域预留主控板、无线通信模组的安装螺柱，侧边开出两个航空插头过孔，用来外接插入土层的土壤温湿度、电导率、PH值传感器探针，所有外接走线都从壳体下部的防水接头穿出，避免阳光直射线缆加速老化。

　　立杆部分采用两段式套接结构，上段细管与主机舱底部的法兰座通过螺栓锁紧，下段粗管做缩尖处理，现场安装时可以直接用锤击方式压入耕作层以下的硬土层，套接位置预留径向顶丝孔，调整好主机舱的朝向之后锁紧顶丝即可固定，不需要现场做焊接作业。主机舱的整体外轮廓宽度控制在300毫米以内，太阳能板有效受光面积约0.08平方米，整套设备地上部分总高度控制在1.2米左右，既可以避免田间耕作的农机剐蹭，也能保证太阳能板不被长高的高秆作物遮挡；地下插入深度建议不小于400毫米，保证立杆在大风天气下不会出现倾斜晃动。

　　实际田间使用时，农户可以根据种植作物的根系深度，选配不同长度的土壤探针，探针从主机舱侧边引出后垂直插入作物根区土层，设备会按照设定的采集间隔定时读取土壤的含水率、温度、电导率参数，数据本地预处理之后通过移动网络上传到云平台，种植管理者不需要到田间巡查，在后台就可以查看不同地块的墒情变化，自动触发灌溉提醒。壳体内部的安装孔位完全兼容常用的物联网开发板与通用通信模组，结构设计上没有做专属定制的限位卡口，后期更换不同功能的传感板、升级通信模组时，只需要调整内部螺柱的固定位置即可，不需要重新加工外壳，大幅降低了小批量定制农业监测设备的开模成本。外壳所有外露棱角都做了倒圆角处理，既避免田间作业人员磕碰划伤，也能减少应力集中，长期户外冷热交替工况下壳体不容易出现开裂变形。
