通风系统用可调式空气百叶结构设计

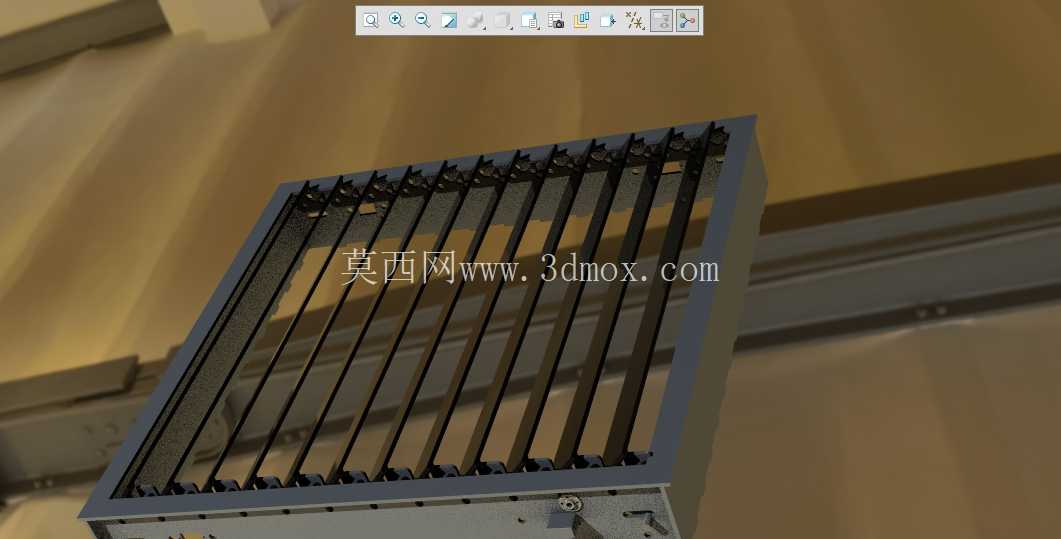

　　不同于固定式百叶的不可调节属性，这款结构的核心功能在于叶片角度的连续可调，使用者可以根据实际通风需求，将叶片调整至完全闭合、不同开度开启、完全开启的多个状态：完全闭合状态下，相邻叶片的搭接边紧密贴合，能够阻挡外部雨水、大颗粒粉尘进入内侧，同时具备一定的隔风效果；不同开度状态下，可以通过改变叶片的倾斜角度，调整通过百叶的气流流量与气流方向，适配不同季节、不同工况下的通风需求；完全开启状态下，叶片转动至与气流方向平行的位置，能够最大化通风过流面积，降低风阻，满足大流量通风的需求。在民用建筑通风系统、工业厂房暖通配套、设备机柜散热风道等场景中，空气百叶是承担气流导向、通断控制、防护阻隔的核心配套构件，这款可调式百叶的结构设计，完全围绕实际工况的安装与使用需求展开。从实际使用场景来看，这类百叶既可以单独作为窗体构件安装在建筑侧墙的通风口位置，承担室内外空气交换时的开度调节功能，也可以作为暖通空调机组的风道末端配件，配合风管系统完成不同区域的送风量分配，甚至可以集成在工业设备的机柜壳体上，在保障设备内部散热通风的同时，阻挡外部杂物、溅水进入设备腔体。

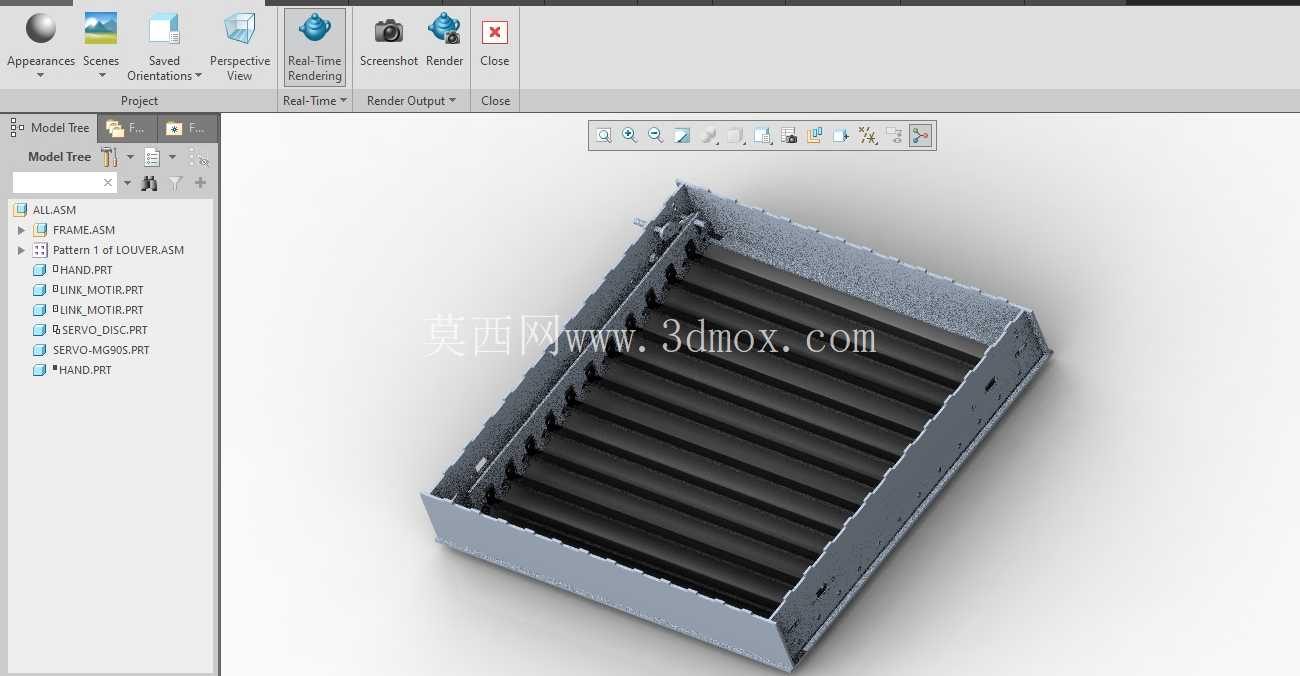

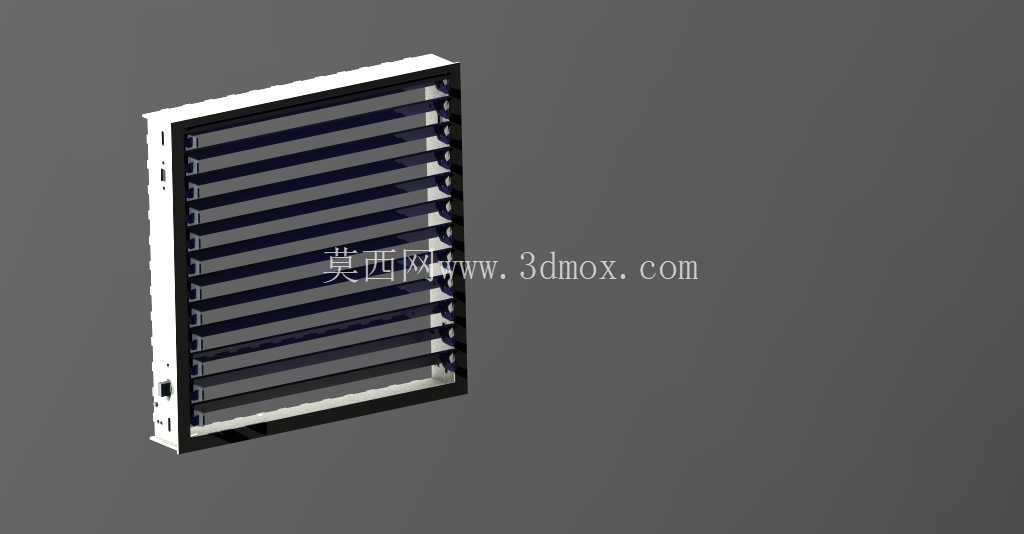

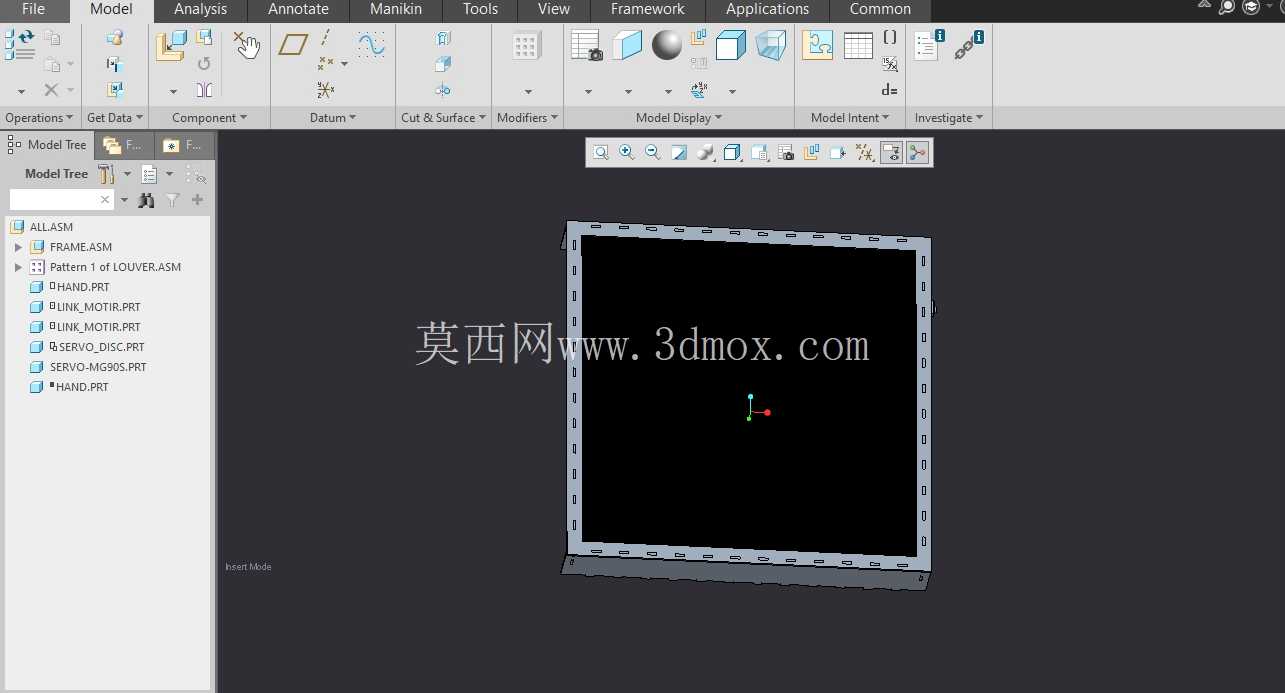

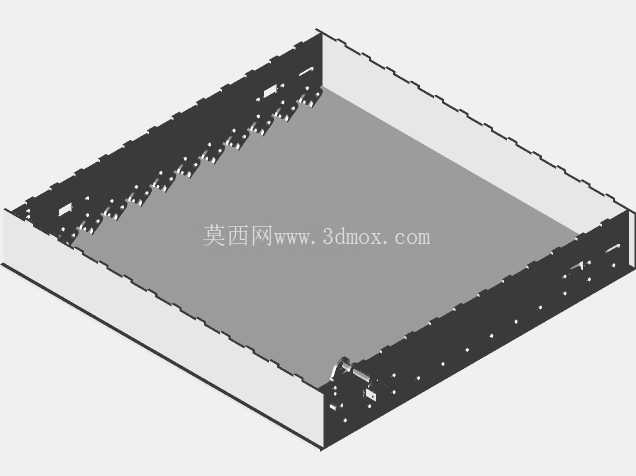

　　在设计思路上，这款百叶采用了模块化的框体加叶片的组合结构，外围的矩形框体作为承载基础，预留了标准的安装孔位，能够适配常规的窗体安装尺寸与风道法兰对接尺寸，框体内部通过等距排布的转轴固定每一片叶片，所有叶片的端部通过联动连杆连接，只需要操作一个驱动端就可以带动所有叶片同步转动，避免了单叶片调节的繁琐操作，也能保证所有叶片的开度一致，避免气流分布不均的问题。叶片本身采用了带折边的长条结构，截面并非简单的平板，而是带有一定的弧度与搭接止口，当叶片转动至闭合位置时，相邻叶片的止口能够互相叠合，消除叶片之间的拼接缝隙，提升闭合状态下的密封性能；叶片的表面做了平滑过渡处理，能够降低气流通过时的阻力，减少通风过程中的风噪。从安装边界来看，这款百叶的框体外缘尺寸可以根据实际安装洞口的尺寸做适配调整，常规规格下框体的厚度控制在合理范围，既不会因为框体过厚占用过多的安装空间，也能保证叶片转动时不会超出框体的边界，避免安装后出现叶片刮蹭周边结构的问题；框体四周预留的安装孔位采用了长圆孔设计，能够抵消安装过程中的洞口尺寸误差，降低现场安装的对位难度，不管是采用螺栓固定还是卡扣固定的方式，都能实现快速安装。

　　在材料适配性上，这套结构既可以采用硬质PVC、亚克力等非金属材料加工，适用于民用建筑、普通通风场景，具备重量轻、耐腐蚀的特点；也可以采用铝合金、镀锌钢板等金属材料加工，适用于工业场景、户外安装场景，具备更高的结构强度与抗老化性能，设计时已经考虑了不同材料的加工公差，叶片与转轴、连杆之间的配合间隙预留合理，不会因为材料的热胀冷缩出现卡滞问题。实际使用中，这款百叶的联动调节结构操作阻力小，不需要额外施加过大的力就可以完成开度调整，叶片的转动角度可以在0到90度之间任意位置停留，配合简单的锁止结构就可以固定开度，不需要持续施加外力维持状态；同时，叶片的排布间距经过反复校核，在保证过流面积的前提下，尽可能缩小叶片间隙，即使在完全开启状态下，也能阻挡尺寸较大的杂物、飞虫进入内侧，兼顾通风与防护的双重需求。

　　不同于市面上部分百叶存在的闭合缝隙大、调节卡滞、安装适配性差的问题，这款结构在设计阶段就针对这些常见痛点做了优化：比如在转轴位置增加了耐磨衬套，减少长期转动带来的磨损，延长构件的使用寿命；在框体的拼接位置采用了45度角对接加卡扣固定的方式，既保证了框体的拼接精度，也降低了加工组装的难度；叶片的边缘做了钝化处理，避免安装和使用过程中划伤操作人员。从风道系统的匹配性来看，这款百叶的过流面积经过精准计算，在常规开度下的风阻系数与同规格的固定百叶相当，不会因为增加了调节功能就大幅提升通风阻力，适配常规的通风系统风压参数，不需要额外调整风机的选型参数就可以直接配套使用。
