柯恩达效应飞碟升力结构仿真装置

　　这套结构围绕柯恩达效应构建，核心是利用曲面附壁流动改变气流方向，在碟形轮廓上方形成低压区，进而获得垂直方向的升力。从工程落地角度看，它并非传统旋翼飞行器的简单复刻，而是把流体附壁现象转化为可验证的机械构型，适合用于小型垂直起降飞行器、无外露旋翼安全起降平台、室内低空巡检载体以及航空原理教学演示场景。

　　装置主体采用上下对称倾向的碟形布局，中央设置气流导入与分流区域，外周为连续过渡的圆弧曲面。气流从上部进入后，并不沿直线向外扩散，而是顺着曲面弯折贴附流动，在离开碟体边缘时仍保持较大的向下偏转角度。该过程使碟体上表面气流速度显著提升、压力降低，下表面压力相对较高，压力差沿轴向累积后形成升力。与敞开式旋翼相比，这种构型把主要运动气流约束在曲面附近，外围没有高速旋转的大直径桨叶，人员靠近时碰撞风险更低，在狭窄空间、展馆演示、教学实验以及近人作业环境中具有明显安全优势。

　　结构设计上，中央隆起段承担动力件、导流件和安装基座的集成功能。上部轮廓需要控制曲率变化，避免曲面转折过急导致气流提前分离；下缘则应保持圆滑连续，使附壁气流能够稳定输送到碟体外侧。模型中红色主体区域可理解为承力骨架与整流罩的组合，内部预留动力单元、风道和紧固件位置；两侧深色部件对应侧向导流或支撑结构，用于约束气流路径并维持整机姿态平衡。实际建模时，碟体表面不能只追求外观弧线，还要把壁厚、筋板、安装柱和检修开口一并考虑，否则后续进行样机装配时容易出现风道漏气、振动偏大或部件无法固定的问题。

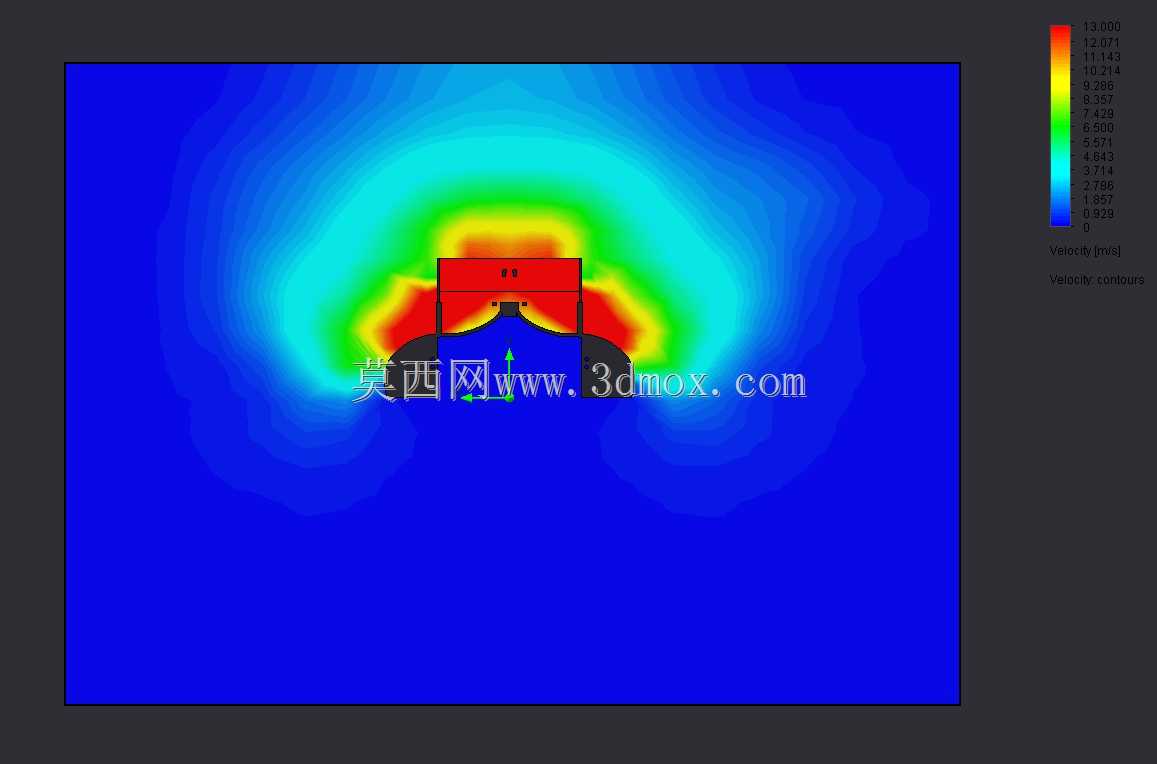

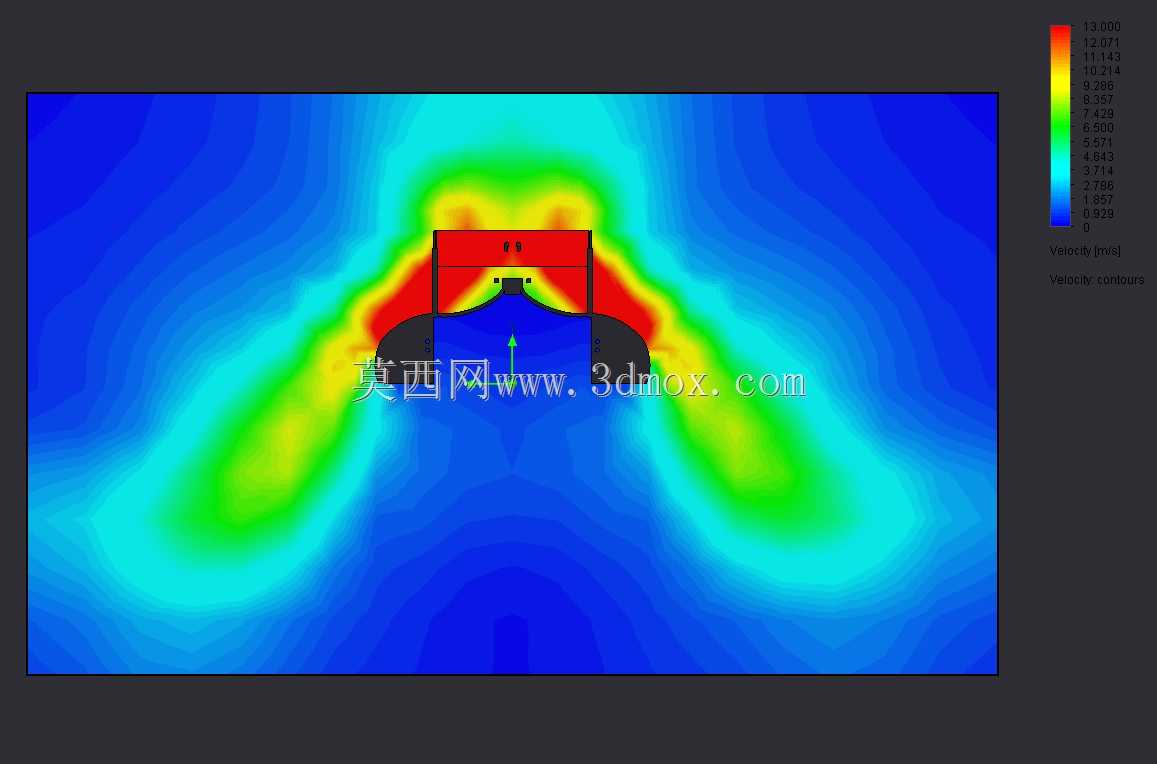

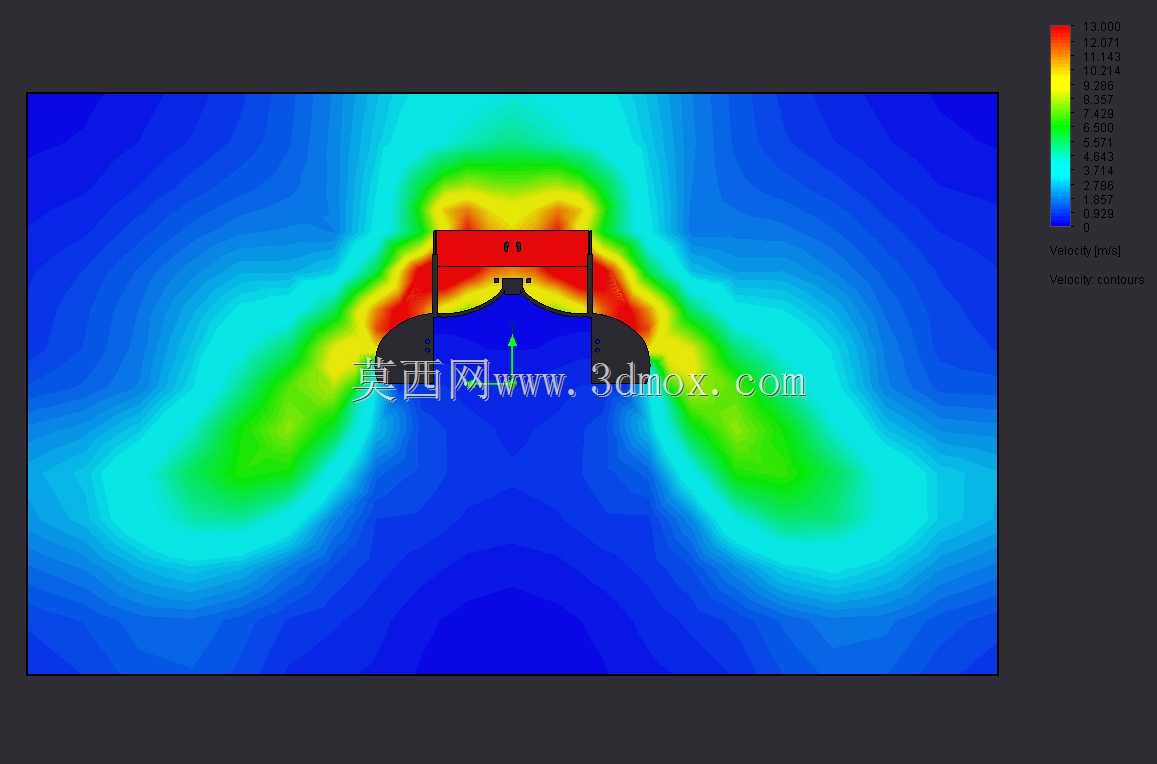

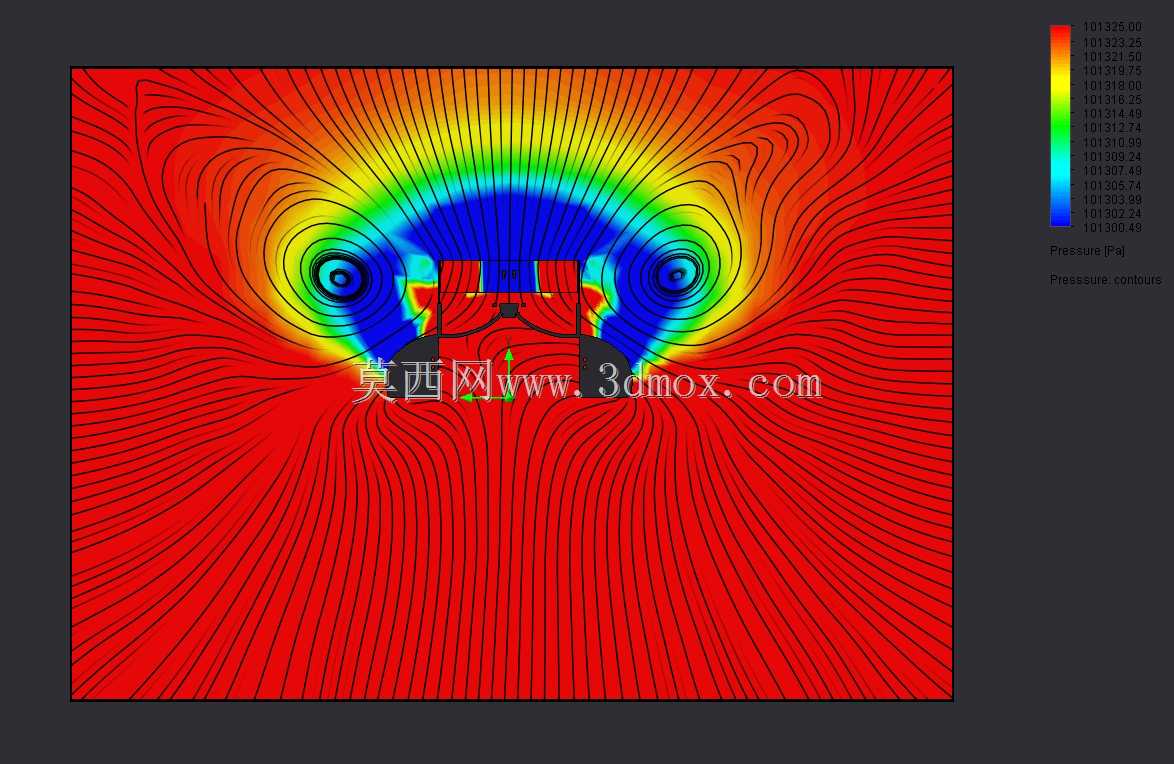

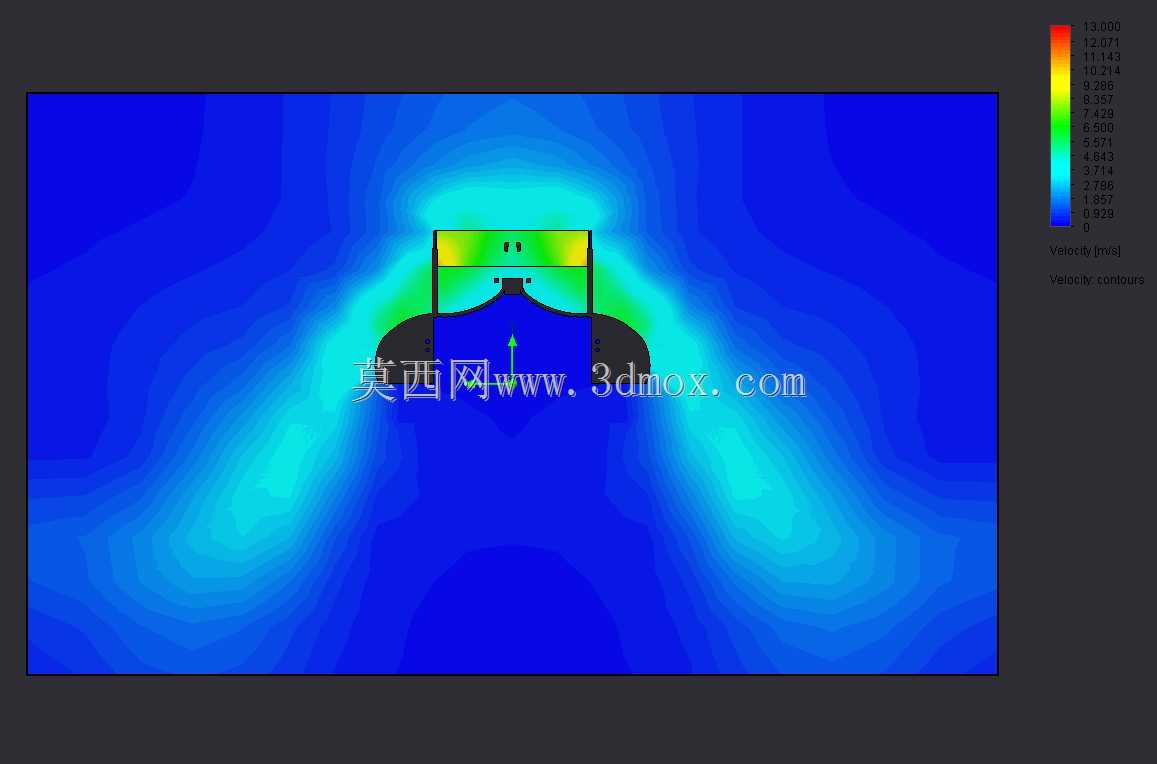

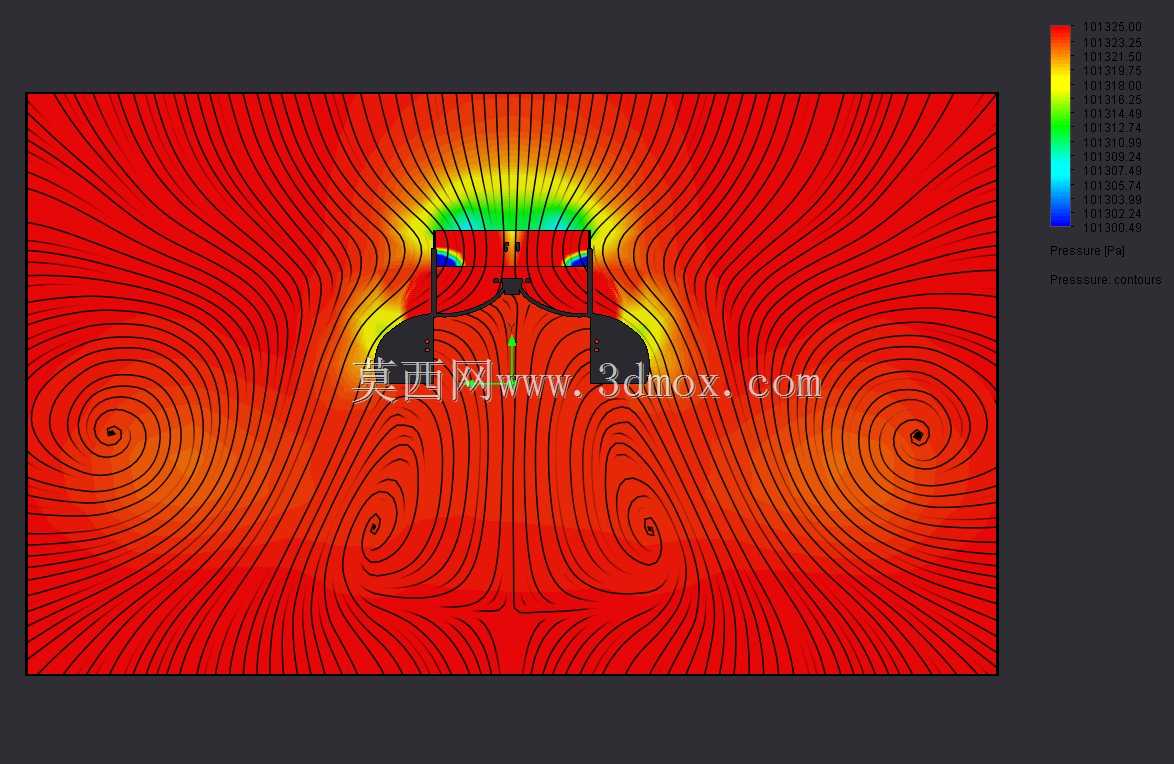

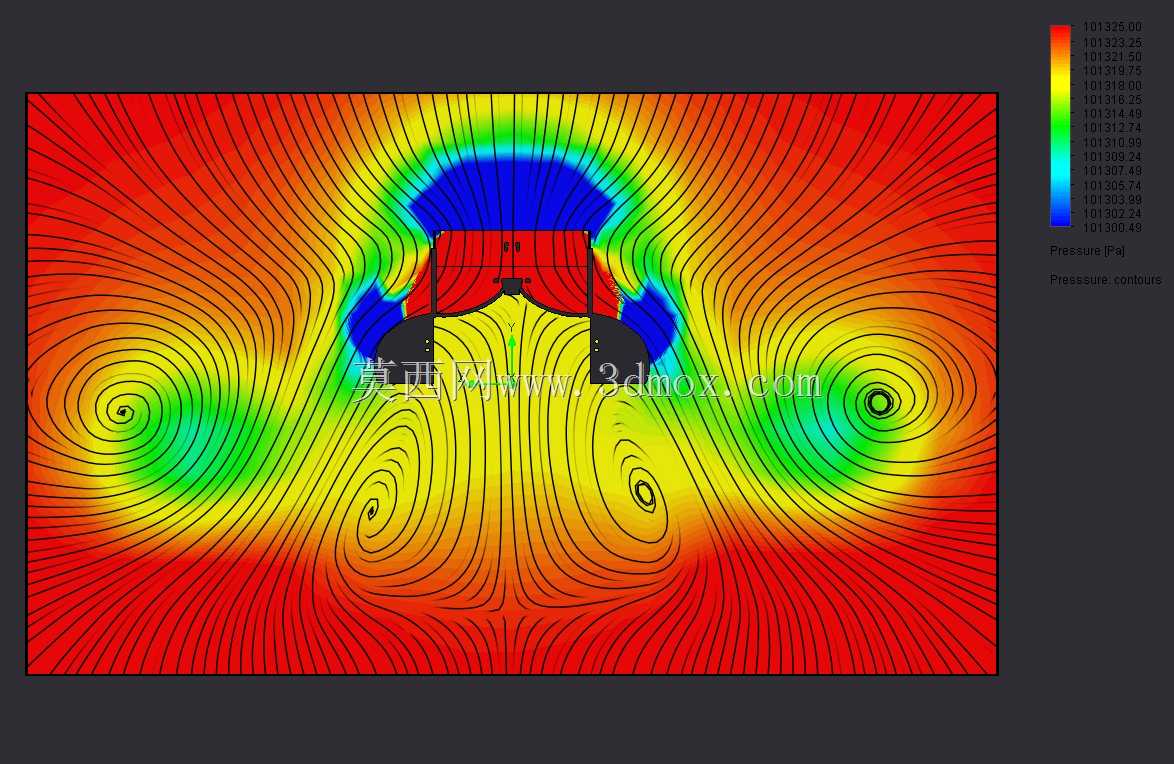

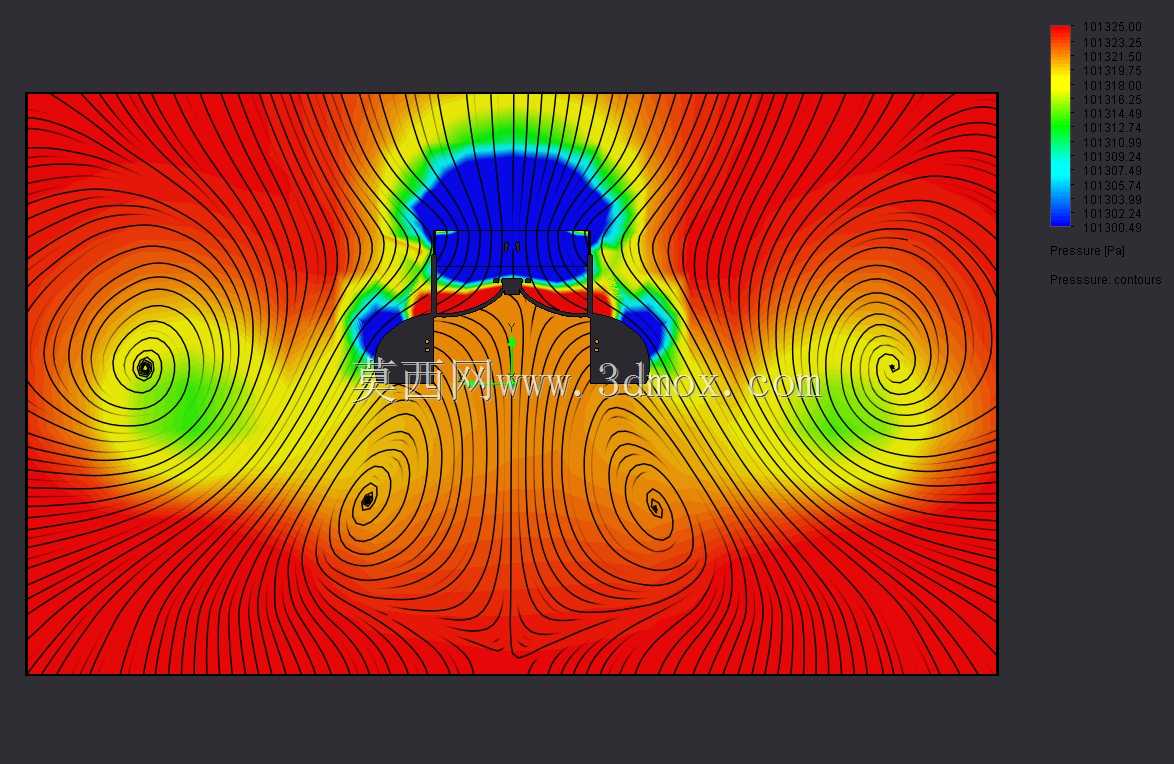

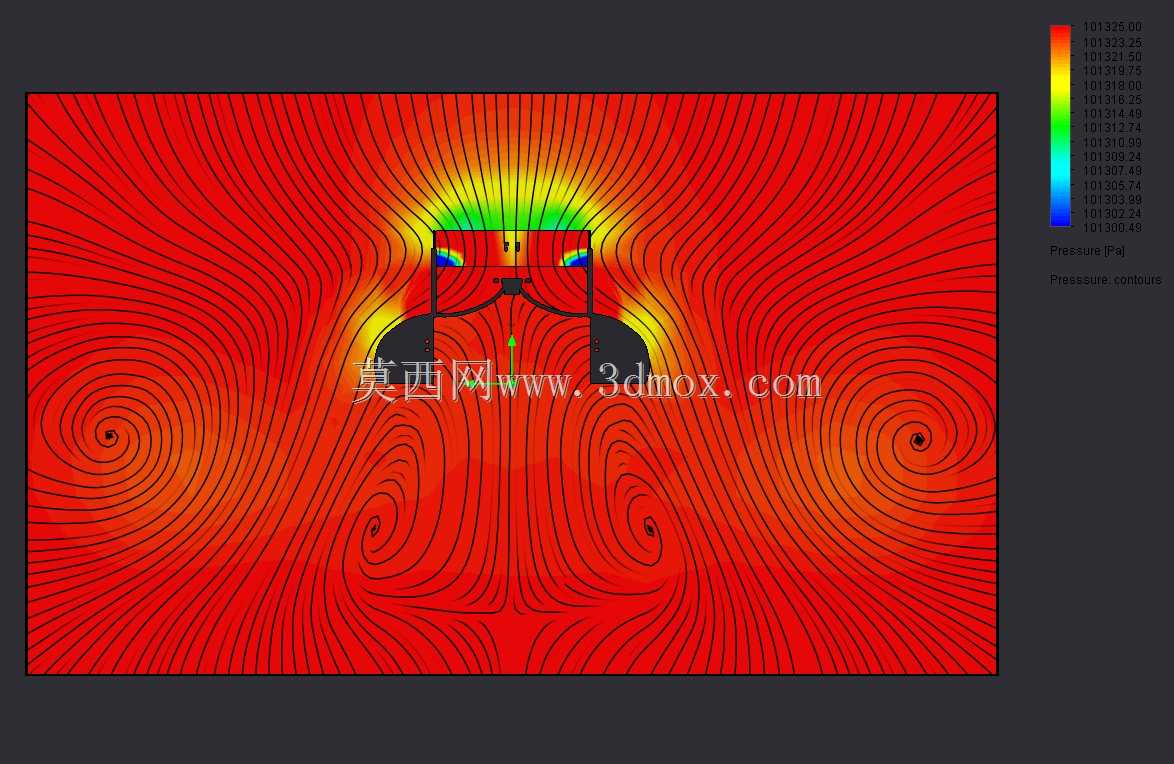

　　从流场结果可以看到，碟体上方存在明显蓝色低压区，气流沿曲面形成密集流线，外侧还出现成对旋涡结构。这些旋涡并非单纯的视觉效果，而是反映气流绕流、卷吸和尾迹耗散的位置。工程分析中，需要重点关注曲面末端的气流附着范围、中央进气区的速度均匀性以及尾涡对称度。若两侧涡量偏差过大，飞行器会产生侧向力或偏航力矩；若曲面半径过小，附壁流动容易脱离，升力效率会快速下降；若中央进气受阻，上部低压区无法充分扩展，整机悬停能力也会受到影响。

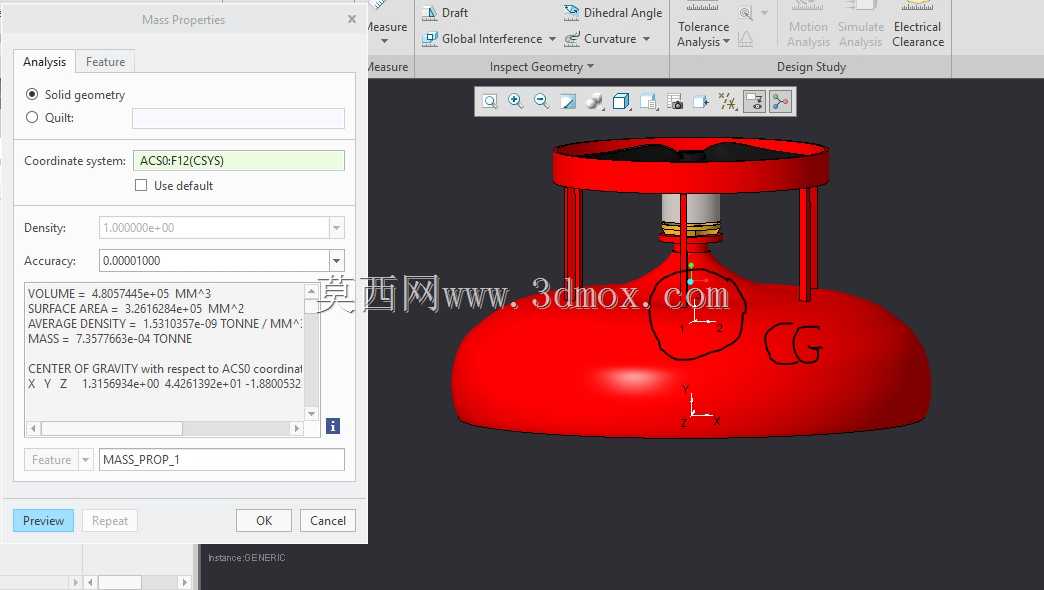

　　外形尺寸方面，该类碟形装置通常以中央动力段直径、碟体最大外径和整体高度作为安装边界。三维结构布置时，应先确定最大外径，因为它直接决定附壁曲面长度和升力作用面积；再根据动力件高度确定中央隆起段，保证进气通道不被骨架压缩；最后校核下缘离地间隙。垂直起降状态下，碟体下方需要保留足够的气流回流空间，若贴近地面或桌面，下方压力场会被地面干扰，可能造成升力波动。用于教学台架时，可在周边设置透明防护罩，并保留传感器安装面，用来采集压差、转速和悬停推力；用于无人机验证时，则应控制整机重心落在中心轴附近，电池、控制板和动力件尽量围绕中央区域对称布置。

　　建模过程中，曲面连续性是首要问题。碟形外壳适合采用旋转对称基础曲面加局部特征切除的方式建立，导流面与中央罩体之间应保持相切或小角度过渡，避免出现台阶。风道内部要减少直角转折，必要时设置导流锥或分流筋，使进气更加平顺。支撑腿或起落结构不能伸入主气流附着区，否则会切断流线并产生局部紊流。若用于CFD复核，可将外壳外表面、风道内壁和下缘出口分别命名，便于划分边界条件；若用于实物验证，则应在模型中补充密封面、螺钉柱和维修口，因为附壁升力对漏气较敏感，上下壳体结合面间隙过大时，理论流场很难在样机上复现。

　　总体来看，该装置的价值在于把抽象的流体力学现象转化为可观察、可装配、可迭代的机械结构。设计时不能只关注碟形外观，而应同时平衡曲面曲率、流道面积、重心位置、安装边界和尾流稳定性。通过对流线、压力云图和结构空间的联合校核，可以为低噪声、近人操作的垂直升力设备提供一种不同于常规旋翼的技术路线。
