这套齿条与小齿轮结构面向直线往复传动场景,在自动化生产线、升降机构、直线进给装置、开门机构、推送工位以及小型设备的直线运动模块中都有直接使用价值。齿条传动的核心特点,是把小齿轮的连续旋转运动转换成齿条的直线运动;相比丝杠传动,它对行程长度的限制更小,安装布置更灵活,也更适合长距离、重载、低速、频繁换向的工况。

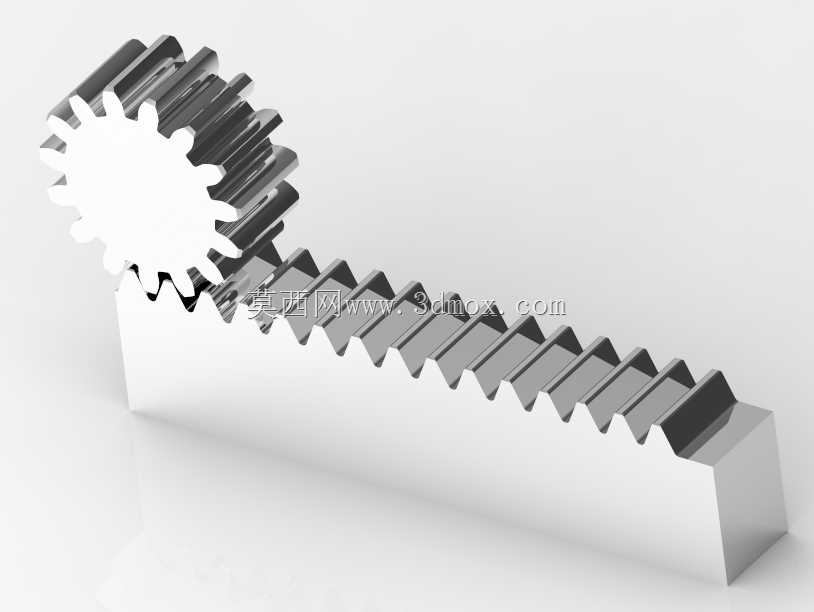

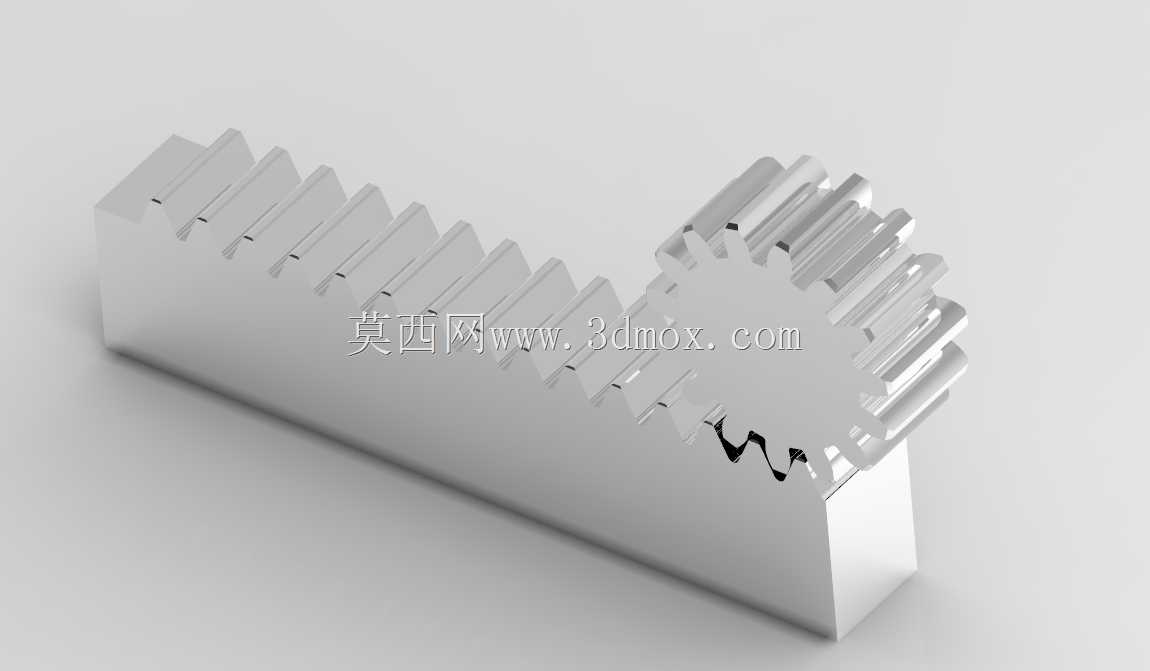

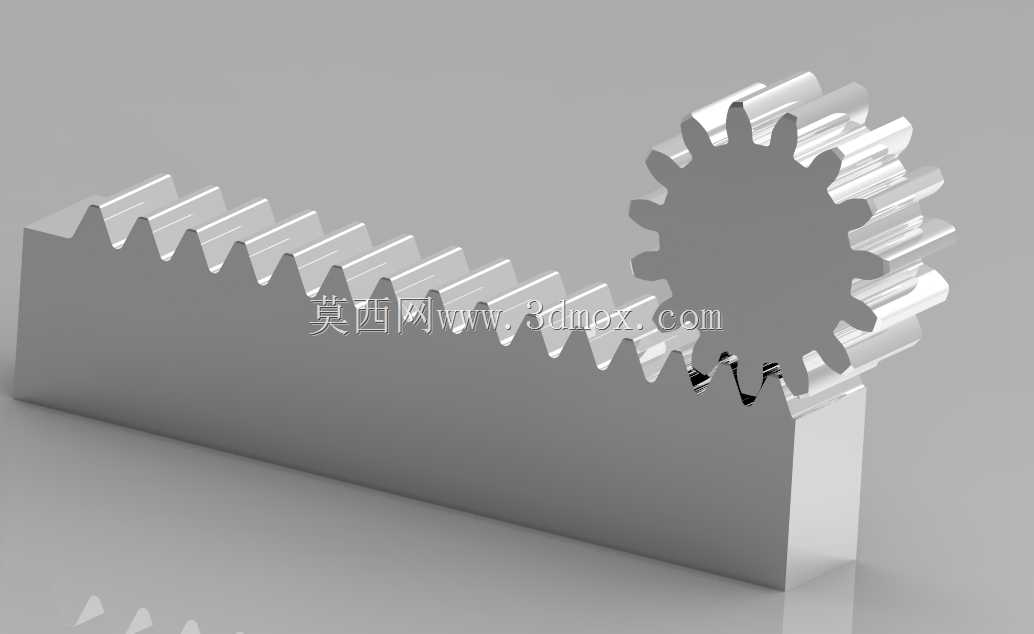

从结构关系看,小齿轮位于齿条上方并与齿条齿形啮合。齿轮转动时,轮齿依次进入齿条齿槽,推动齿条沿长度方向移动。设计时不能只把两个零件摆在一起,而要保证齿距、压力角、齿顶高、齿根高、侧隙和啮合中心距一致。若齿轮模数与齿条模数不匹配,运动中会出现卡滞、冲击、齿面偏载甚至无法装配的问题。参数化建模的价值就在于把这些几何关系约束起来,修改模数、齿数、齿宽或行程长度后,齿轮和齿条能够同步更新,避免反复重建模型。

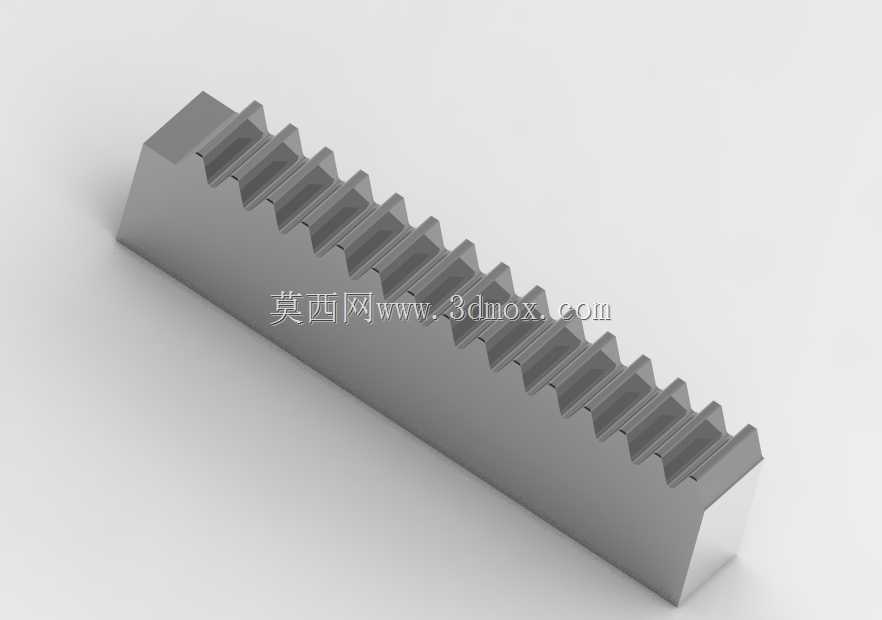

齿条本体采用长条形基座加连续直齿的形式,底部和背部可作为安装基准面。实际设备中,齿条通常通过螺钉固定在机床床身、移动横梁、升降立柱或导轨旁的安装面上;小齿轮则安装在传动轴、减速器输出轴或伺服电机轴端。布置时需要确认齿轮分度圆与齿条节线的相对位置,中心距过大将造成啮合侧隙增大、传动刚性下降,中心距过小则会导致齿顶干涉、转动阻力增加。齿条长度决定有效行程,设计时应在行程两端保留越程和限位空间,不能让齿轮运行到齿条端部脱齿。
小齿轮的齿形与齿条齿槽对应,齿宽方向应覆盖啮合受力区域。若设备承受较大推力,可适当增加齿宽并提高材料热处理要求;若用于轻载演示或低速推送,则可优先考虑加工成本和装配便利性。齿轮轴孔、键槽或紧定结构需要与动力输出端匹配,轴肩位置也要留出轴承和挡圈空间。齿条安装面的平面度、齿轮轴线与齿条长度方向的平行度,都会直接影响啮合接触斑点;现场装配时常通过垫片调整齿条高度,再盘动齿轮检查全行程阻力是否均匀。
在应用层面,齿条齿轮机构常见于数控机床进给轴、立体车库升降台、激光设备长行程移动轴、工业门启闭机构、机器人第七轴以及自动仓储移送装置。它的优势不是高速精密,而是结构直观、承载能力强、行程扩展方便、维护更换容易。对于需要把旋转动力变成大行程直线动作的设备,这种机构比复杂连杆更易控制,也比短行程气缸更适合连续位置控制。
建模过程中,齿条齿形可看作无限大齿轮在节圆展开后的直线排列,齿廓方向保持一致;小齿轮则按圆周阵列形成轮齿。两者装配时应让齿侧保留合理侧隙,既补偿加工误差,也能容纳热膨胀和润滑膜。若用于自动垃圾桶这类小型开合机构,推力和噪声通常不是极端指标,但换向顺畅、齿根强度和安装空间更值得关注;若移植到机床或升降设备,则需要进一步校核齿面接触强度、齿根弯曲强度、驱动扭矩和制动位置。
外形边界上,齿条的长宽高要与设备梁体或安装槽位协调,齿顶不能与周边护罩、拖链、管线发生干涉;小齿轮外径、齿宽和轮毂尺寸要纳入传动轴组件的包络范围。维修拆装时,齿轮往往需要从轴向或侧向取出,因此机架上应预留检修空间。润滑方面,低速轻载可采用脂润滑,长期往复运行的重载机构则应考虑润滑罩、刮屑板或自动注油,以减少齿面磨损。整体来看,这套结构把参数关系、啮合逻辑和直线传动用途集中在同一模型中,适合作为传动方案校核、设备布局演示、非标机构设计与运动干涉检查的基础结构。
- 上一篇:内啮合扭矩转换齿轮传动组件
- 下一篇:多头蜗杆传动轴结构三维造型
- 全部评论(0)
- 模板大小: 5.37 MB
- 售价:5金币
- 下载次数: 34
- 系统要求: PTC Creo Elements,Rendering
- 软件分类: 齿轮
