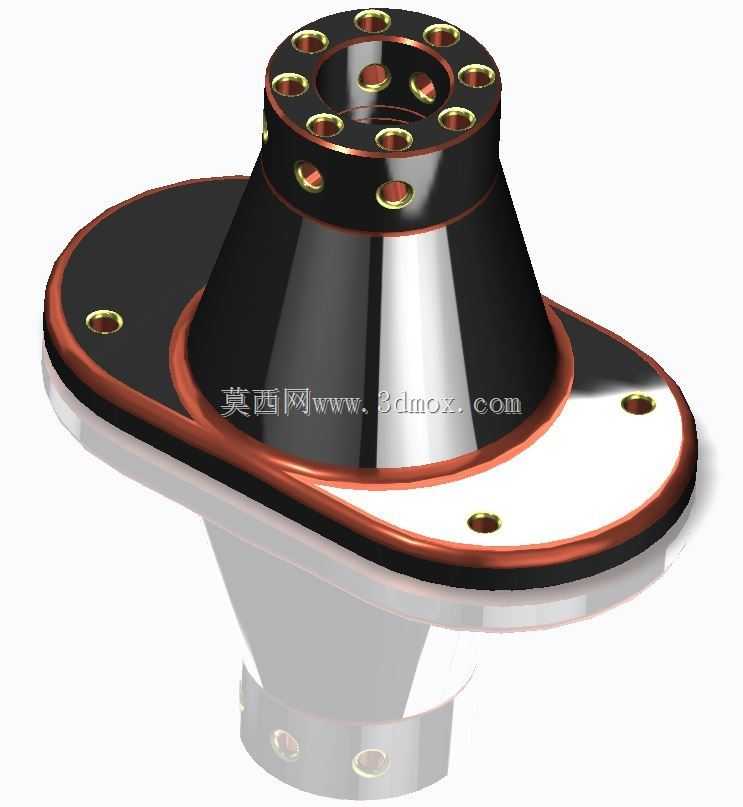

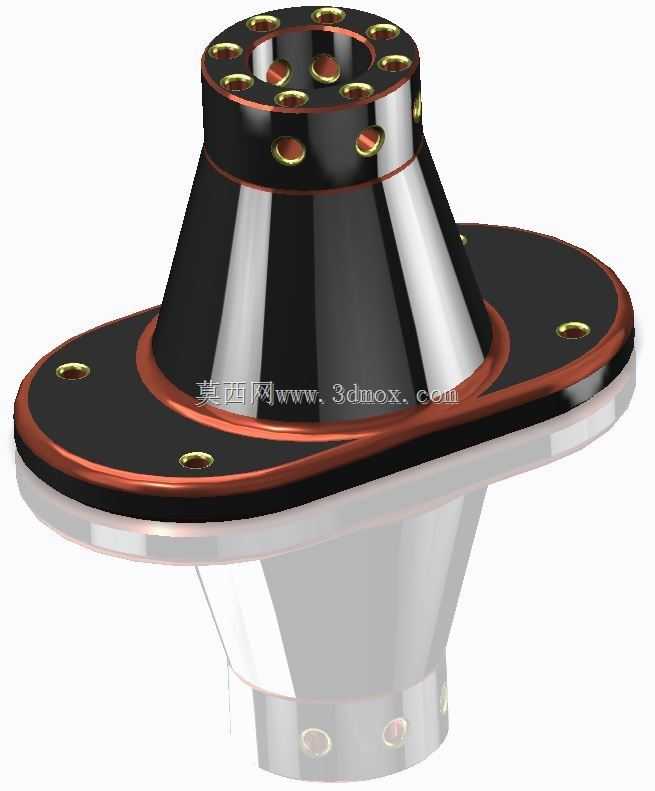

锥台法兰式多孔连接支座结构

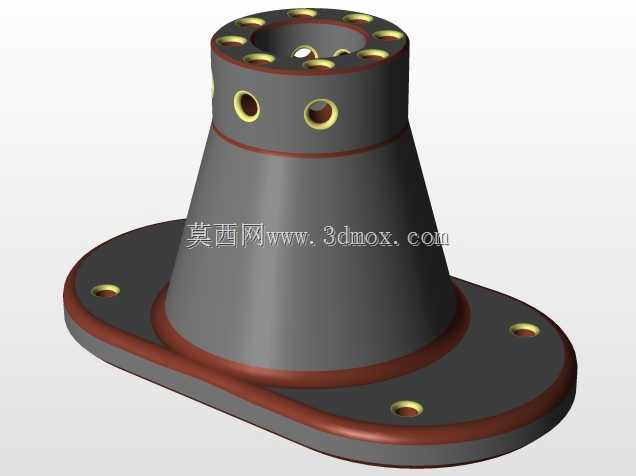

　　该零件属于带安装法兰的锥台式连接支座，整体由下部圆形法兰盘、中部锥形过渡筒体以及上部带孔连接端三部分组成，结构轮廓围绕同轴回转体展开，同时在多个端面上布置规则安装孔，适合用于需要轴向承载、周向定位和管路或轴系过渡连接的设备部位。下部法兰盘为主要安装边界，盘体呈扁平圆形，外缘厚度均匀，盘面沿圆周方向分布多个通孔，孔位靠近法兰外缘，能够通过紧固件将整个支座固定到基座、平台或配套设备壳体上。法兰与锥筒交接处设置环形凸缘，既形成视觉上的分界，也在受力路径上承担局部加强作用，可降低锥壁与平板连接位置的应力集中。中部采用锥形筒体而非直筒结构，上端口径较小、下端口径较大，锥壁沿轴向平滑过渡。

　　这种构型在工程中常用于安装空间受限但需要扩大底部支撑范围的场合：下端通过大直径法兰获得较宽支撑跨距，提高抗倾覆能力；上端收缩为较小连接端，便于与轴套、管接头、传感器座、执行器端部或其他紧凑部件对接。锥壁外表面保留较大连续曲面，有利于载荷从上端连接孔向下方法兰均匀扩散，避免直角转折造成的刚度突变。上部连接端为短圆柱法兰结构，端面加工有沿圆周均布的多个孔位，孔组围绕中心轴线排列，可用于连接外部盖板、配对法兰或功能组件。端部孔位与下部法兰孔位在轴向上形成双层固定关系，使该支座不仅承担支撑作用，也可作为两部分机构之间的过渡接口。从建模角度看，零件主体适合先以旋转特征建立锥筒、上端圆柱和下部法兰的基本实体，再通过阵列方式完成各端面孔位。

　　孔阵列应严格围绕同一基准轴建立，保证周向相位一致；下部法兰孔与上端孔的数量、节圆直径和起始角度需要分别约束，以便在装配时与配合件互换。锥形外壁与法兰平面之间应设置过渡圆角或凸缘结构，避免在载荷反复作用下于焊接式或铸造式结构中产生薄弱区。若该件采用机加工方式制造，毛坯可选用棒料、锻件或铸件，经车削完成锥面、端面和同轴止口，再由钻模或数控铣床完成圆周孔加工。若用于轻量化设备，也可在锥壁内部设置空腔，使外壁保持流线形而内部减少材料；若承受较高弯矩，则应增加法兰厚度、锥壁壁厚以及孔边距。安装边界方面，下部法兰外径决定整机占位尺寸，设计时需核对紧固件操作空间，保证螺栓或螺钉能够从外侧装入并使用工具拧紧；上端小孔节圆决定配对部件的连接范围，

　　装配后应检查相邻部件是否与锥面发生干涉。锥形段高度影响上下接口之间的偏心补偿能力和支撑刚度，高度过大时会提高弯矩臂，需相应增大底法兰直径或壁厚；高度过小时则过渡急促，减重和避让效果减弱。该类结构常见于管路支撑、设备底座转接、旋转机构端部支座、检测平台立柱接口以及轻型传动装置外壳连接等场景。实际使用中，下部法兰主要承受固定反力和倾覆力矩，上部孔组承担被连接件的预紧力，锥筒则把局部载荷转化为沿壁面分布的轴向和径向力。设计时应关注孔端压溃、法兰翘曲、锥壁屈曲以及配合面平面度等问题。对于需要密封的场合，可在法兰面增加环形密封槽；对于需要定位的场合，可在中心设置止口或定位孔，使配对件在螺钉锁紧前完成同轴定位。整体造型简洁，孔位规律，回转特征与阵列特征清晰，既便于参数化修改，也适合作为法兰连接、锥形支座和多孔端盖类结构设计的参考实例。
