铰接式摇臂传动支座结构

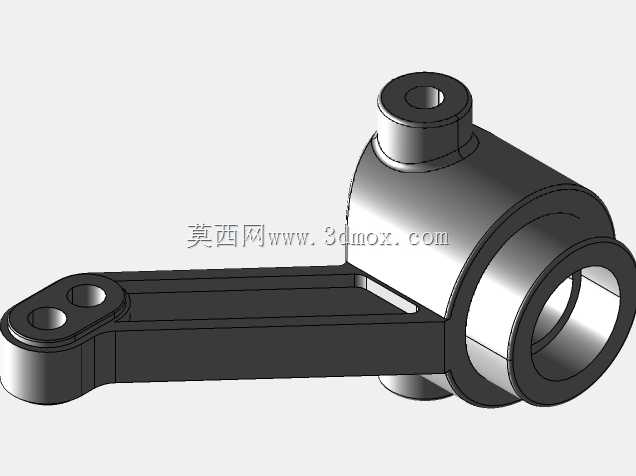

　　这套摇臂铰接支座的结构设计，核心围绕多轴联动传动场景下的载荷传递与运动导向需求展开，在轻工自动化输送线、小型内燃机组气门驱动、纺织机械摆幅调节机构以及农用机具的联动连杆系统中都能见到同类结构的落地应用。实际产线调试中，这类构件往往承担着把旋转轴的扭矩输出转化为往复摆臂直线牵引动作的中间衔接作用，不同于单一轴套类零件只承担径向支承，该构件同时集成了三处铰接配合界面：主体大直径筒段用于穿入主驱动固定转轴，作为整个摇臂的旋转基准支点，筒体内壁预留的配合公差区间可适配含油衬套或者滚针轴承的压装，工作时主转轴回转或者摇臂绕支点摆动过程中，径向载荷会均匀分布在整个筒壁接触面上，避免局部应力集中造成的支座孔磨损失圆。从结构布局来看，

　　主筒体侧上方延伸出的带孔凸台，用于连接驱动侧的连杆端头，下方长摆臂末端的双孔位则对接执行端的牵引拉杆，三个铰接点的中心距在建模阶段就经过运动干涉校核：当摇臂绕主支点做设定角度范围内的往复摆动时，上下两处连杆的运动轨迹不会和主筒体、周边机架壁面发生擦碰，摆臂的长臂段采用等截面加厚筋条设计，没有做多余的镂空减重，这是因为在高频往复摆动工况下，臂体如果刚性不足会出现微幅形变，长期运行后铰接孔的位置度会偏移，最终导致传动卡滞、连杆端头异常磨损。设计时主筒体的轴向厚度预留了足够的安装边界，装入机架侧板之间后，筒体两端面和机架侧壁的间隙控制在1至2毫米，既不会因为间隙过大出现轴向窜动，也不会因为加工累积误差导致装配时夹死臂体。

　　臂端的两个铰接孔采用同轴同直径设计，可适配标准圆柱销穿装，孔口处做了小尺寸倒角，压装衬套时可以起到导向作用，也能去除机加工后残留的锐边毛刺，避免装配时划伤操作人员或者割伤连杆防尘套。侧上方的凸台高度经过运动包络验算，当驱动连杆拉动凸台做全行程摆动时，连杆杆身和主筒体外圆的最小安全间隙保留在3毫米以上，即便连杆受力出现轻微挠曲变形，也不会和筒体表面发生刚性碰撞。整个构件的壁厚过渡全部采用圆角衔接，尤其是长臂和主筒体连接的根部位置，圆角半径取值不小于臂体厚度的三分之一，从根源上降低交变载荷作用下的应力集中系数，在设备长期启停、反复换向的工况中，该位置不会轻易出现疲劳裂纹。建模过程中所有配合孔的同轴度、

　　端面垂直度公差都按照通用传动件的精度等级设定，既不会因为精度要求过高抬升加工成本，也能保证装配后铰接动作顺滑无卡滞，这类结构在实际维护中也十分便捷，磨损后只需更换三个铰接孔内的衬套即可恢复装配精度，不需要整体更换支座构件，能有效降低设备长期运维的配件成本。
