可调式移动支撑托架结构设计

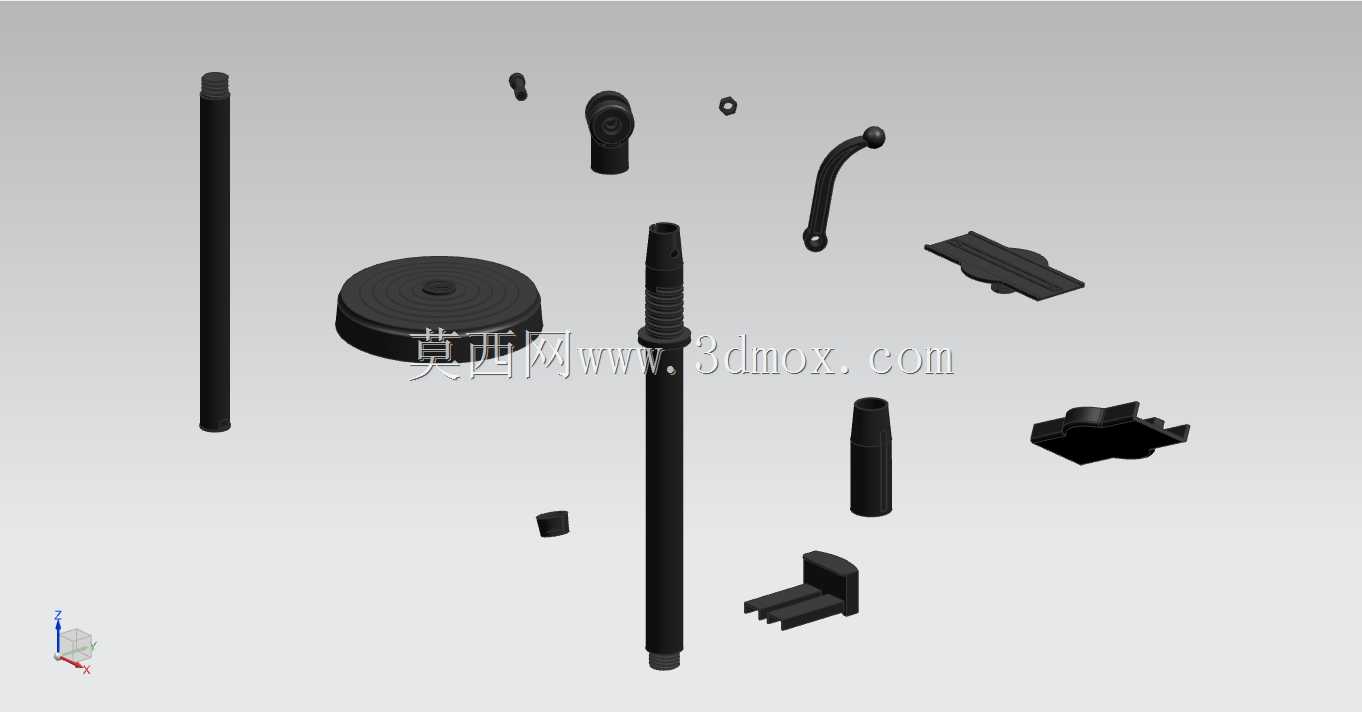

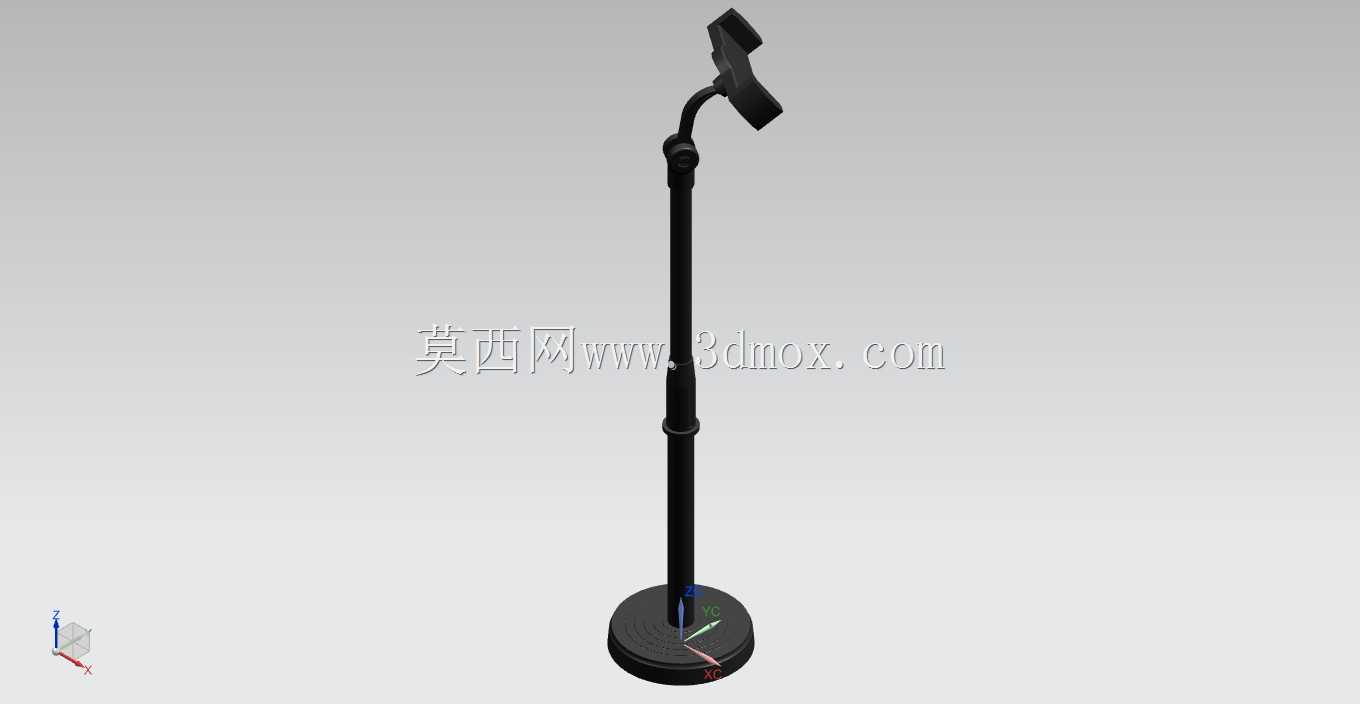

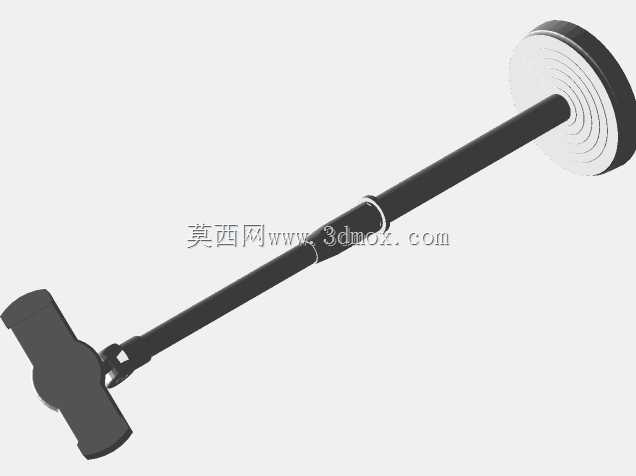

　　这套可调式移动支撑托架，是面向车间工位辅助支撑、轻型工装随动托举、产线旁工件临时定位场景开发的杆件类支撑构件，整体结构拆解为三个核心功能段：底部夹持固定端、中部长度可调杆身、顶部滚动接触支撑端，各段之间通过铰接、锁紧套完成连接，没有复杂的传动链路，结构逻辑完全围绕现场快速装调、随动支撑的实际需求搭建。

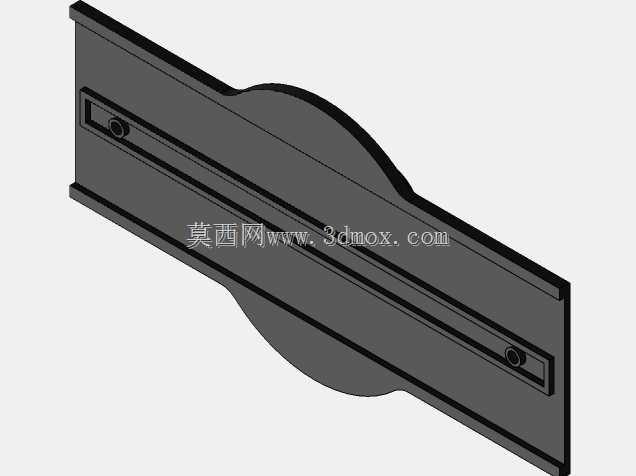

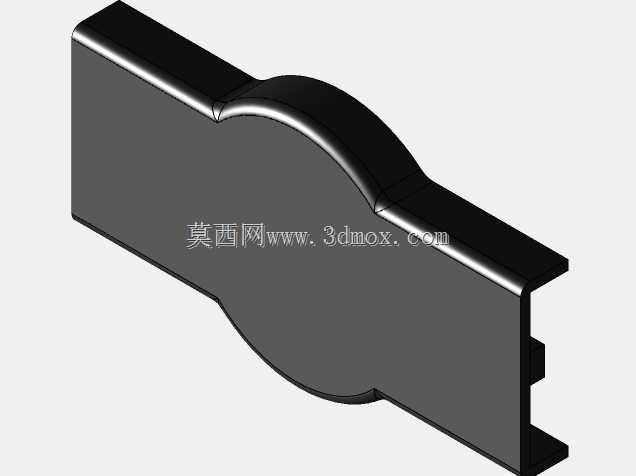

　　先从现场使用的边界条件倒推设计逻辑：在机加工工位、轻型装配工位里，经常需要对长杆类工件、柔性管线、待装配侧挂部件提供临时侧向支撑，既不能完全锁死工件的微量位移，又要避免工件自重下垂、装配对位时出现晃动，常规固定式支座高度不可调，遇到不同工位高度差就要重新垫垫片、换支座，调平耗时久；而带脚轮的全移动支架又容易在支撑受力时出现滑移，定位刚性不足。这套托架采用底部夹装固定的结构，底端的叉形夹持座可以卡在工作台边沿、型材框架横梁或者工位旁的固定基座上，夹持开口预留了足够的装夹余量，锁紧后底座不会随支撑力窜动，相比落地式支架，不需要占用工位地面的操作空间，操作人员在工件下方走刀、拧装紧固件时不会被支架底座磕碰。

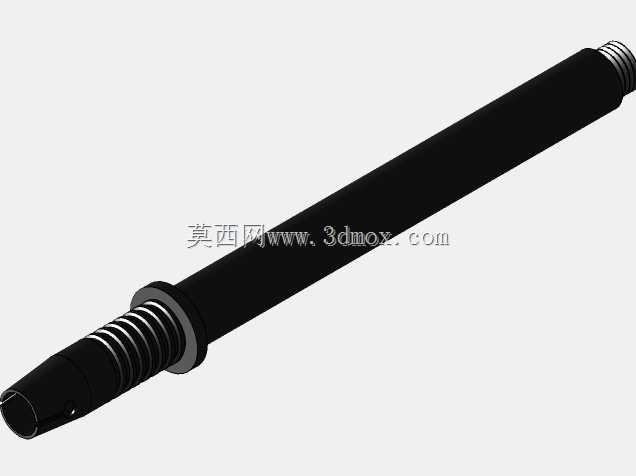

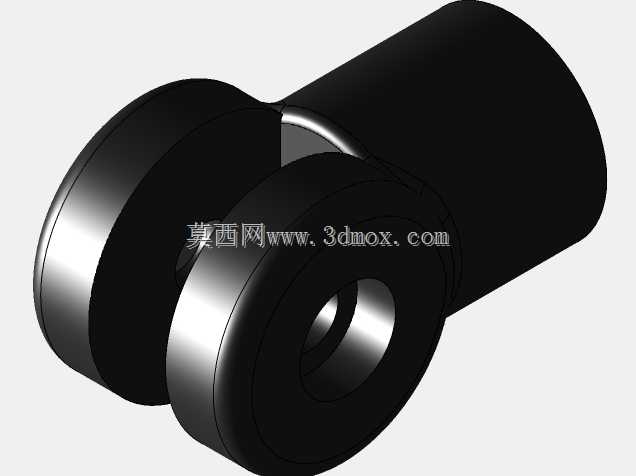

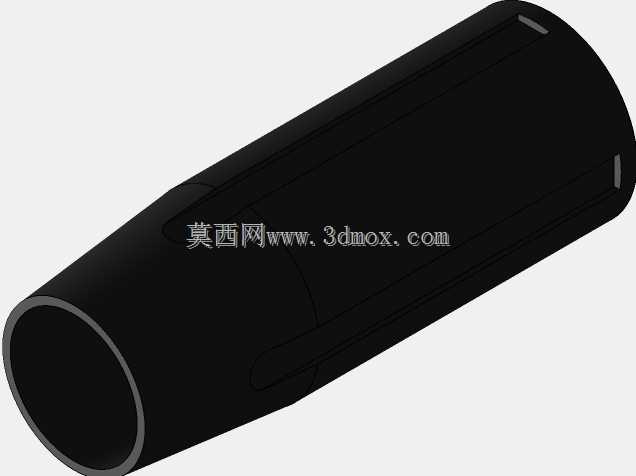

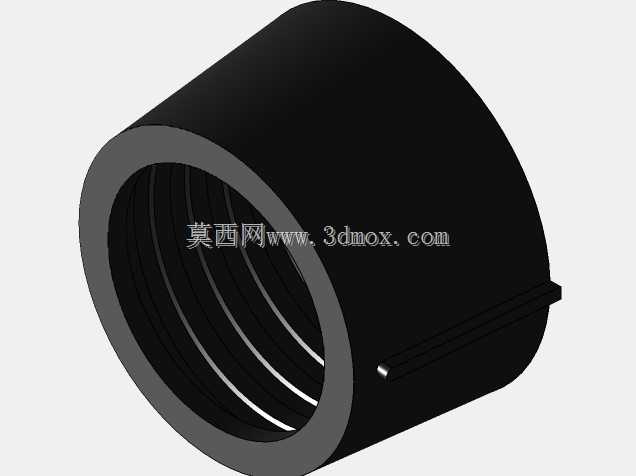

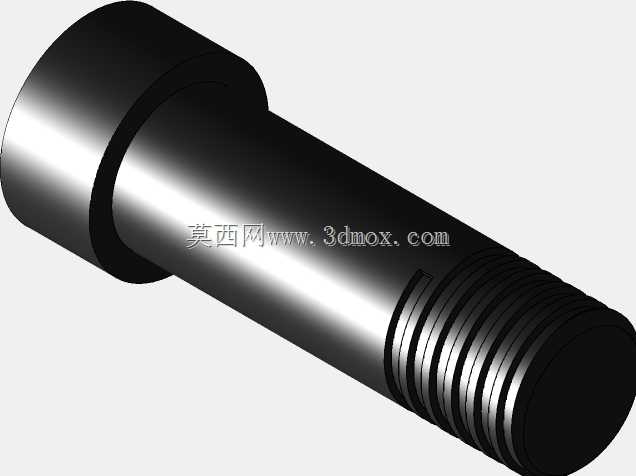

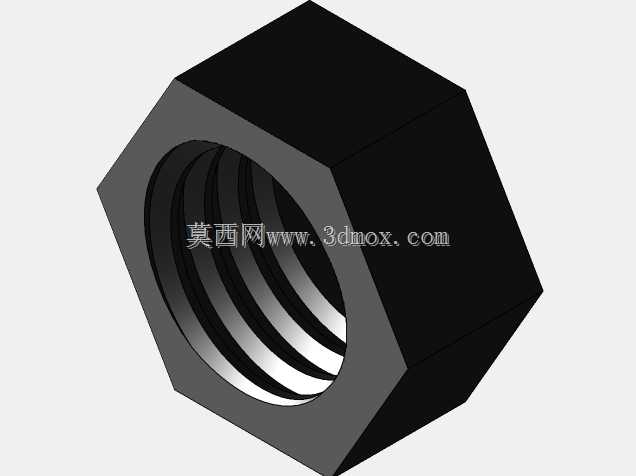

　　中部杆身采用两段式套管伸缩结构，内杆和外杆之间做小间隙滑动配合，外壁套装快拆锁紧环：松开锁紧环时，内杆可以沿外杆轴向自由伸缩，调整支撑总高度，调整行程覆盖常规工位从台面低位到设备侧方高位的支撑区间，调整到目标高度后扳动锁紧环的偏心压块，就能通过环体内壁的抱紧力把内外杆的相对位置锁死，不需要额外拧动多颗螺栓，单人在工位上十几秒就能完成高度调整。杆身和底部夹持座之间采用铰接接头连接，铰接轴的转动阻尼经过适配，既可以让杆身在竖直平面内小角度摆动，适配顶部支撑轮和被支撑工件表面的贴合角度，又不会在支撑受力后出现自由垂落；杆身和顶部支撑轮的连接端同样做了铰接让位，当被支撑工件沿轴向小幅移动时，杆身可以随接触力微调倾角，避免硬接触别劲，把支撑面的滑动摩擦转化为滚轮的滚动摩擦。

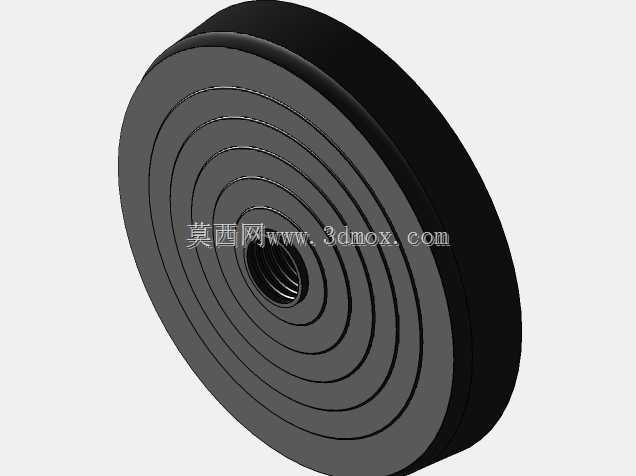

　　顶部的支撑轮采用圆盘式滚轮结构，轮体端面做多层环形减重槽，在保证轮体径向支撑刚度的前提下，削减了不必要的自重，轮缘的接触面包覆有低摩擦耐磨层，和工件表面接触时不会划伤已加工面，滚轮自身可以绕中心轴自由转动：当长轴类工件在车床上做轴向送进、或者装配时工件需要沿长度方向微调位置，滚轮会随工件移动同步转动，既托住工件抵消自重挠度，又不会阻碍工件的轴向位移，这也是这类随动支撑托架和固定V型块最核心的功能差异。滚轮的安装支座和杆身顶端的连接位预留了轴向定位台阶，滚轮两侧的限位挡边可以防止工件从滚轮支撑面侧向滑脱，支撑宽度覆盖常规直径的圆杆、方管类工件的接触范围。

　　从安装边界来看，底部夹持座的开口宽度适配车间常见的标准工作台边沿厚度、工业铝型材横梁的截面宽度，夹持座的两个夹紧面做了防滑滚花，锁紧后即使承受顶部传来的径向支撑力，也不会出现夹持面滑移；整套构件的最大伸展高度控制在单人伸手可及的操作区间，收缩后长度不足伸展状态的二分之一，转场时可以快速收缩杆身，从夹持座上拆下后放进工具柜转运，不需要占用大量存放空间。结构建模时所有配合面都预留了实际装配的公差间隙：伸缩管的滑动配合间隙控制在合理范围，既不会因为间隙过大出现杆身晃荡，也不会因为间隙过小导致伸缩卡滞；铰接孔和铰接轴之间采用小间隙配合，转动灵活且无明显径向窜动；锁紧环的偏心锁紧行程经过校核，在抱紧杆身时不会出现锁不紧、或者锁紧行程过度导致环体变形的问题。

　　在实际工况适配中，这类托架可以成对布置在长工件的下方两个支撑点，和机床的主轴卡盘形成多点支撑，大幅降低长轴加工时的工件颤振；也可以单台布置在装配工位侧面，托住待安装的重型管线、操作臂部件，让装配人员不需要全程手扶工件，对位安装紧固件时的操作稳定性明显提升。整套结构没有易损的精密传动件，所有受力构件都采用等强度设计，杆身的抗弯截面模量经过校核，在额定支撑载荷下的最大挠度控制在允许范围内，不会出现杆身弯曲变形；滚轮的耐磨层在长期滚动接触后仅需单独更换轮体，不需要更换整套托架，维护成本极低，完全贴合车间辅助工装的实用化设计导向。
