镂空交错式双环滚动轴承保持架

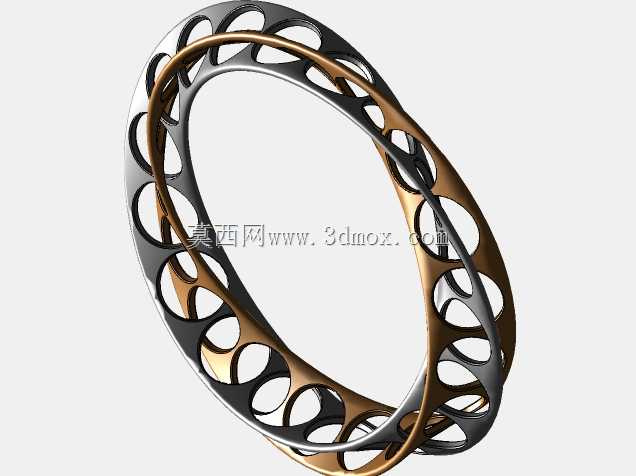

　　这套结构呈现的是滚动轴承内部承担滚动体定位与引导职能的保持架组件，采用两组独立环形骨架交错嵌套的构型，骨架环体沿周向连续开设异形镂空窗口，窗口轮廓随环体扭转走向顺滑过渡，相邻窗口之间的筋条形成连续的兜孔侧壁，可对装入兜孔内的滚动体形成周向等间距分隔，避免滚动体在运转过程中相互接触摩擦，同时将滚动体约束在轴承滚道的有效工作区间内，防止轴承拆装或倾斜工况下滚动体脱落。

　　从实际装机场景来看，这类保持架多用于中高速回转支承部位，常见于精密传动箱、主轴单元、轻量化回转机构以及对转动惯量控制要求较高的设备中。常规实体铜保持架或冲压钢保持架为保证兜孔强度，往往保留较厚的环体实体材料，运转时随轴承内圈同步回转的自重会带来额外的离心载荷，转速越高，保持架兜孔对滚动体的拖拽作用力越明显，不仅会增加轴承整体摩擦温升，还会在急加速、急减速工况下产生较大的惯性冲击。这套镂空交错构型在设计阶段就把减重作为核心目标，环体上大面积的镂空区域去除了非承载部位的多余材料，两组环体嵌套后总自重较同尺寸实体保持架可降低四成以上，回转时产生的离心力随之大幅下降，高转速工况下的兜孔侧壁受力状态更平缓。

　　设计思路上，两组环体采用不同表面处理色泽区分，装配后二者的兜孔窗口错位对应，共同围合出完整的滚动体容纳空间。单组环体的镂空窗口并非简单圆形开孔，而是沿环体轴向扭转方向拉长的异形曲面开孔，窗口边缘全部做圆角顺滑过渡，不存在尖锐应力集中棱边。滚动体装入后，其球面与兜孔侧壁的接触区域为线接触过渡形态，运转时润滑油可以通过大面积镂空窗口自由进出兜孔内部，在滚动体与保持架接触面之间形成稳定油膜，同时运转过程中摩擦产生的金属磨粒可以随润滑油从镂空间隙直接排出，不会卡在兜孔内部造成滚动体表面划伤。交错布置的双环结构还自带轴向限位作用，两组环体互相约束对方的轴向窜动，不需要额外加装挡圈或铆钉固定，减少了装配零件数量，也避免了铆钉松动断裂落入轴承滚道引发的卡滞故障。

　　从安装边界维度考量，该保持架的径向厚度控制在轴承内外圈滚道之间的预留间隙范围内，环体轴向宽度与轴承内圈挡边间距匹配，装入后环体两侧与挡边之间预留均匀的轴向游隙，保证轴承受热伸长时保持架不会被两侧挡边夹死。周向兜孔的等分精度在建模阶段通过环形阵列特征严格约束，相邻兜孔的周向角度误差控制在极小范围内，保证每个滚动体承受的载荷均匀分布，不会出现个别滚动体过载提前点蚀的问题。环体的镂空筋条宽度经过受力校核，在保证兜孔侧壁抗挤压强度的前提下尽可能缩窄，既留出充足的过油通道，也进一步降低材料占用。筋条的曲面走向顺着滚动体公转时的相对运动方向设计，滚动体在兜孔内自转时与侧壁的滑动摩擦方向和筋条曲面切线方向一致，能有效降低摩擦阻力，减少保持架的磨损速率。

　　在设备维护场景中，这种全镂空结构可以直接从外部观察到内部滚动体的运转状态，检修时不需要拆解轴承就能初步判断滚动体是否存在表面剥落、碎裂等故障，润滑脂加注时也能透过镂空间隙快速填充到所有滚动体接触面，避免出现局部缺脂干磨的情况。相较于传统一体式保持架，双环交错结构的装配容错性更好，单组环体出现局部磨损时不需要整体报废，且环体本身的镂空构型在运转时可以搅动轴承腔内的润滑油，让润滑油在滚道各区域分布更均匀，尤其适合油润滑的高速轴承工况，能够有效改善轴承的散热条件，延长整体服役周期。建模过程中所有曲面特征均做连续曲率处理，不存在特征断裂或薄厚突变区域，后续无论是做3D打印样件验证还是机加工成型，都能保证结构强度的一致性，不会在应力集中位置出现成型缺陷。
