双刃战斧长柄冷兵器结构造型

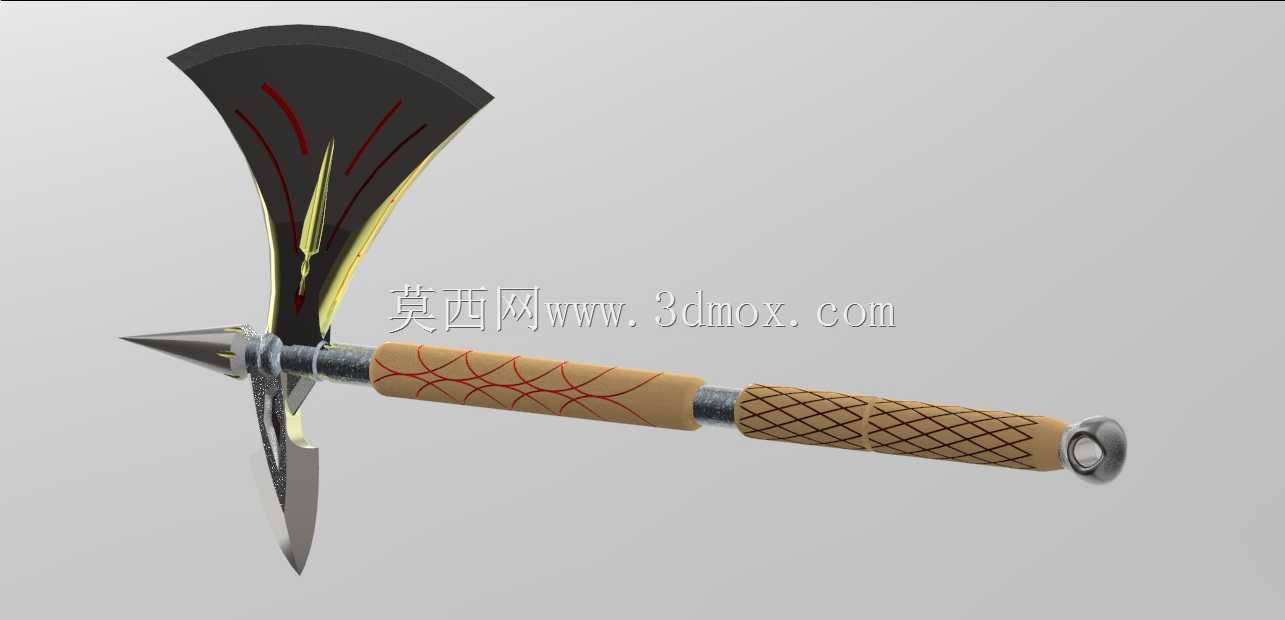

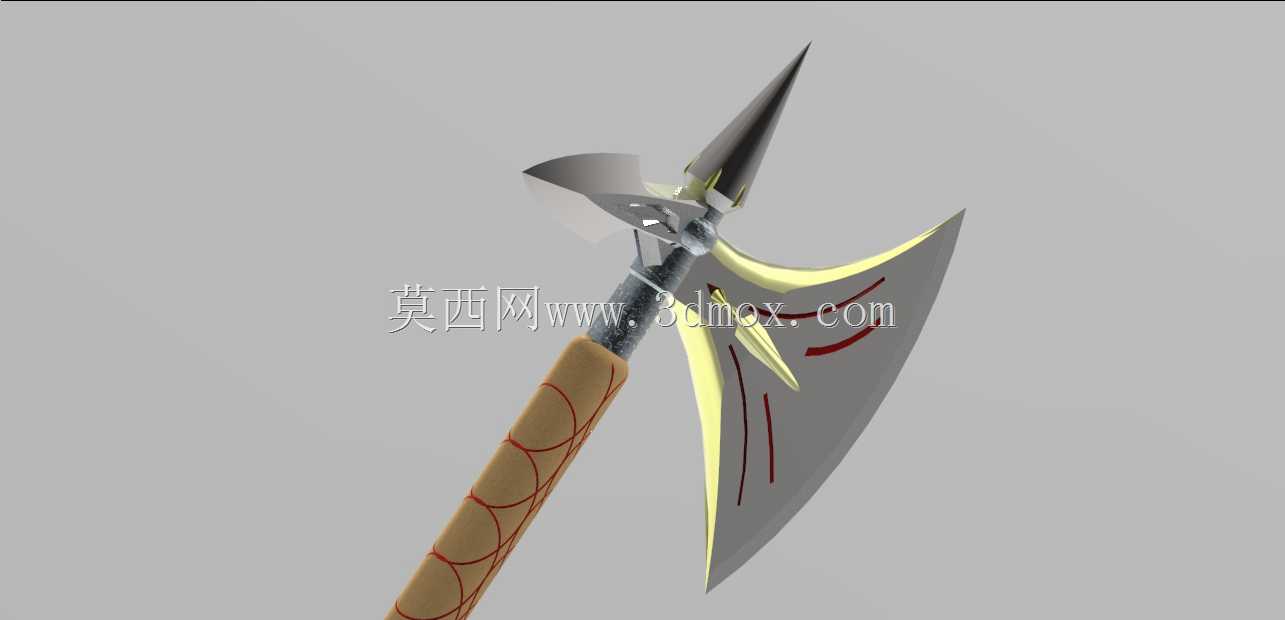

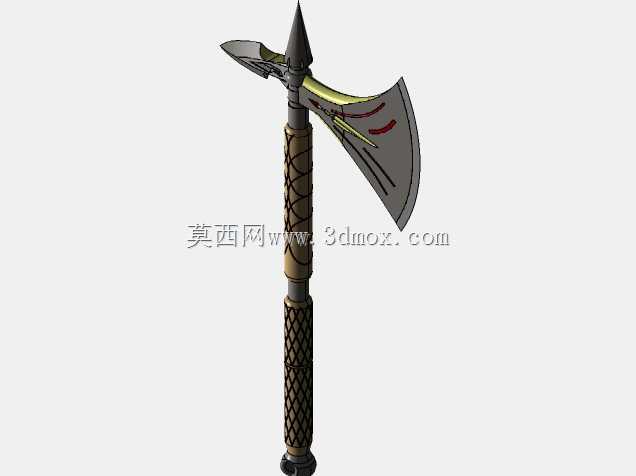

　　该作品以长柄战斧为对象进行完整三维结构表达，重点不在单纯外观复刻，而在于把斧刃、尖刺、护手、柄身和握持段之间的装配关系拆解开，形成可用于结构观察、造型评审和教学演示的数字样机。斧体采用非对称视觉重心布置，一侧为宽大弧形劈砍刃，另一侧向上延伸出尖锐刺击结构，使同一件器具同时具备劈、砍、刺、格挡等动作对应的形态特征。斧刃轮廓从根部向端部逐渐展开，刃口线保持连续弧面过渡，靠近柄轴的位置加厚，外缘则收薄，这种截面变化符合受力件常见的传力思路：冲击载荷先由刃部接触，再通过加厚根部向柄轴传递，避免局部突变造成应力集中。

　　从实际用途看，这类模型可用于影视道具设计、游戏兵器设定、文创展品开发以及机械结构课程中的曲面建模练习。若面向实体道具制作，数字模型需要先明确斧头部与柄部的分界。斧头中心设置贯通或半贯通套接区域，柄材从该区域穿入后，再通过横向销钉、胶接或压紧结构固定；若采用3D打印、树脂浇注或木艺加工，还需在套接段预留装配间隙，不能只按视觉贴合处理。护手位于斧头下方，形态向外展开，既承担遮挡手部、防止握持位置前移的作用，也在视觉上强化斧头与柄身的层次。柄身上段可设置金属包覆段，下段为木质握持区，包覆段与木柄之间建议保留台阶面，使轴向冲击时有明确限位。

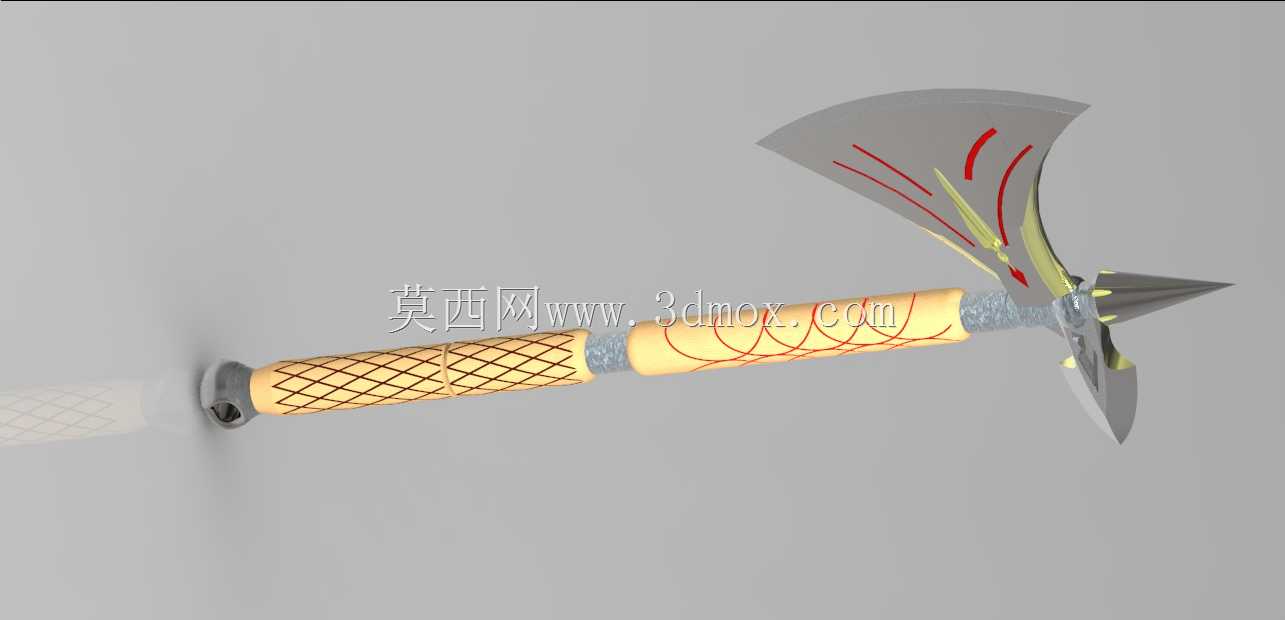

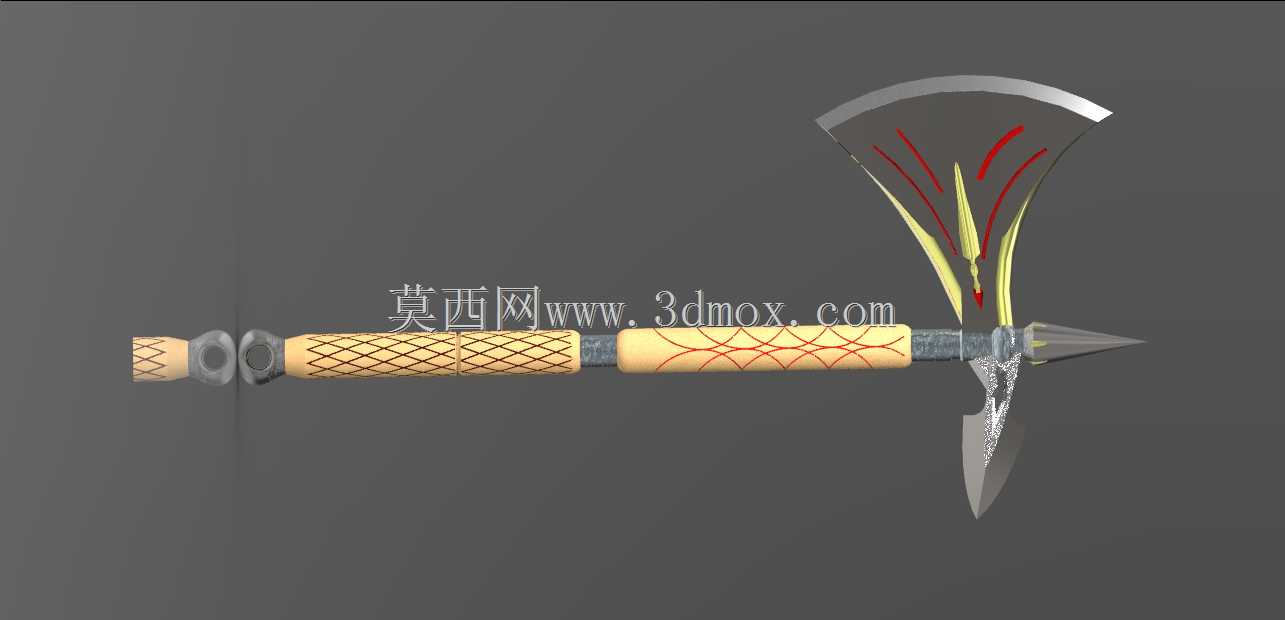

　　外形边界方面，整体由长柄和横向斧刃构成，轴向尺寸明显大于径向尺寸，存放和展示时要同时考虑竖直高度与刃部展开宽度。斧尖向上突出，斧刃向侧前方展开，运输或陈列包装不能按圆柱杆件估算外廓，应按“长杆加侧向翼展”的方式建立包围盒。柄尾若做平端或微扩端，可降低脱手风险；若用于道具表演，柄尾应避免尖锐边角。握持段表面的环状纹理不仅是装饰，也可理解为防滑分区，纹理深度不宜过大，否则在长时间握持时会造成局部压痕，真实产品中通常把纹理控制在浅浮雕范围。

　　建模时可先建立柄部轴线，再以轴线为基准布置斧头旋转面。斧刃属于典型扫掠与边界混合结构，先画出侧视外轮廓，再补充刃口厚度控制线和根部加厚截面，通过多段曲面拼接得到连续主体。尖刺部分宜采用旋转或放样方式完成，保证尖端收拢光顺，同时与斧头上平面形成自然交汇。护手不宜做成孤立薄片，应与斧头套接筒形成连续实体，否则在快速渲染中看似完整，转入实体校验时容易出现薄壁或开放面。木柄上的红色环线可作为纹理特征独立建模，也可通过贴图表达；若后续要进行数控雕刻或打印，则实体纹理更可靠，若只用于静帧渲染，贴图能控制模型复杂度。

　　结构评审时需要关注几个边界：斧头与柄的套接长度不能过短，否则侧向摆动会放大；斧刃最薄处要结合制造工艺设定，金属锻造可保留较薄刃口，塑料道具或打印件则需增加厚度以防断裂；尖刺根部需做圆角过渡，避免尖角与平面相交形成薄弱区；护手外展角度要兼顾手部防护和包装尺寸，过大容易磕碰，过小则防护意义不足。对于展示用途，可在斧刃表面设置高反射金属材质，在柄身使用低反射木质材质，通过材质差异突出受力金属件与握持件的功能分区。整体造型虽然属于冷兵器题材，但其轴线布置、载荷传递、套接限位、防滑握持和外廓包装等问题，与机械设计中的杆件连接、冲击工具结构、人机握持设计具有相通之处，适合作为复杂曲面与实体装配结合的练习案例。
