3D打印注塑模具结构设计

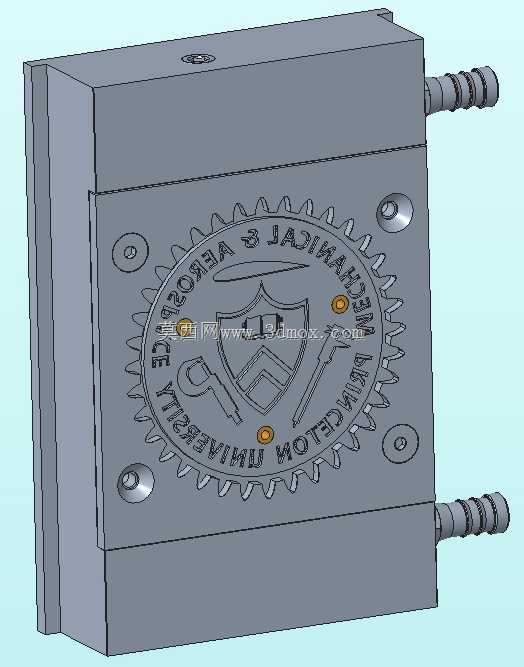

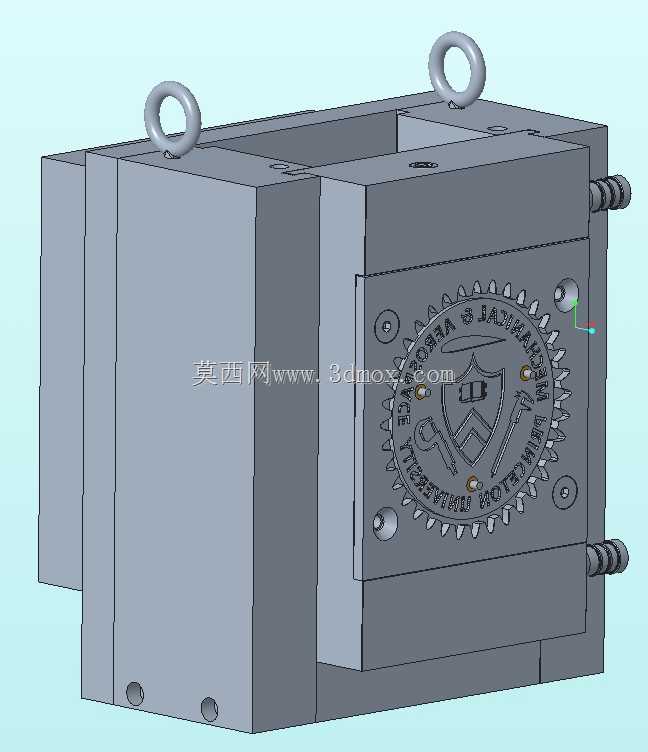

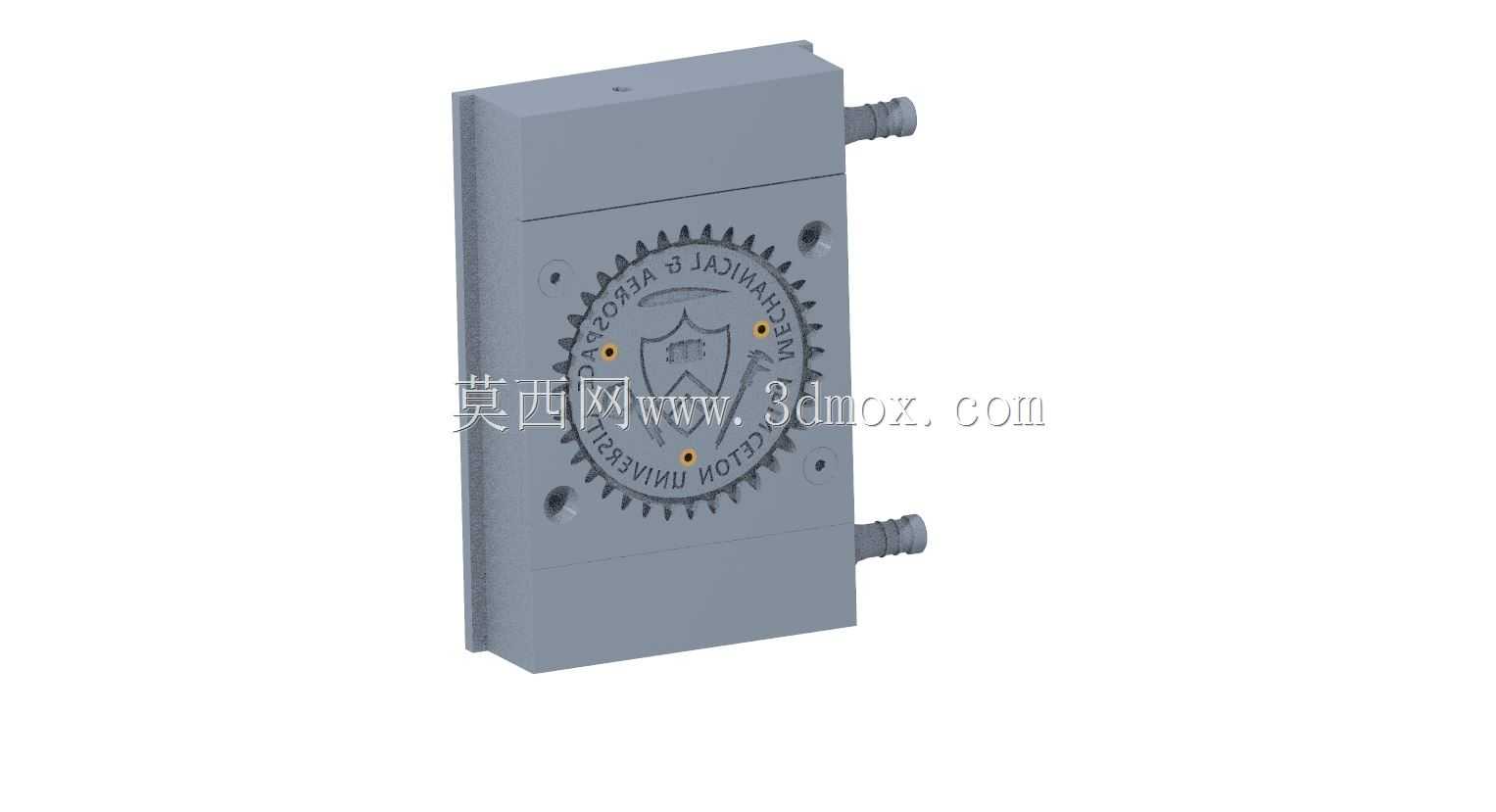

　　这套模具结构围绕小批量注塑件的快速成型需求展开，主体采用矩形模架布局，正面集成环形齿轮造型与盾形标识型腔，对应外观件正面的装饰纹路与品牌标识成型需求，模具上下两端预留侧向接口，为冷却水路进出或侧向抽芯机构的安装预留接口空间，整体结构紧凑，适配桌面级注塑设备的安装工位。

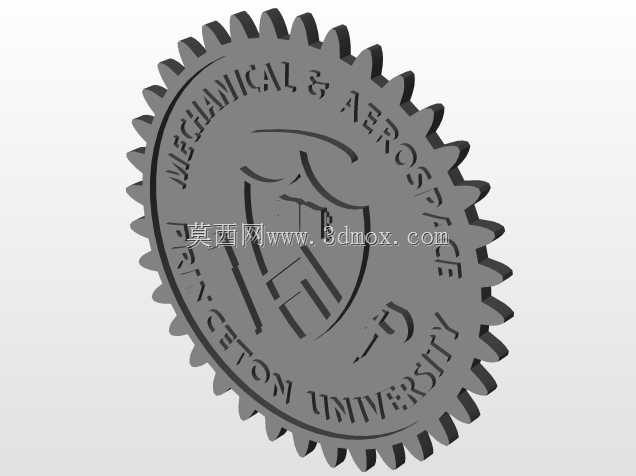

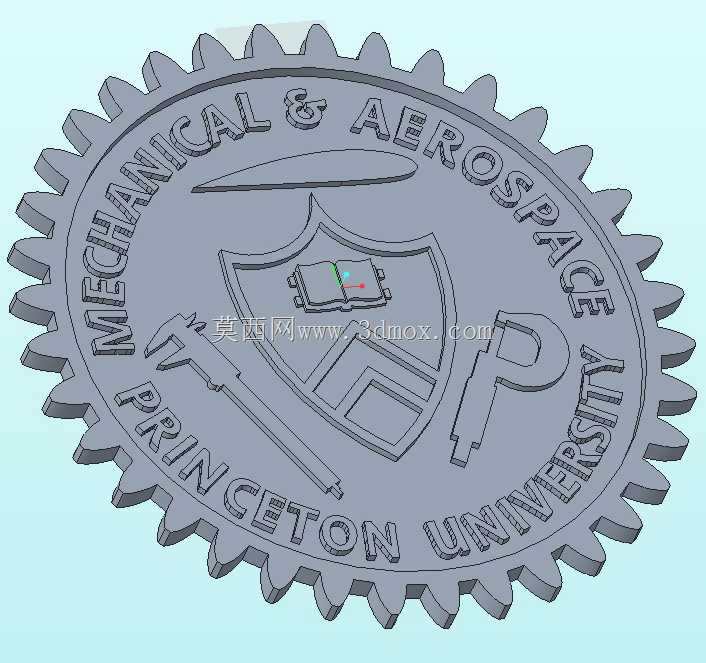

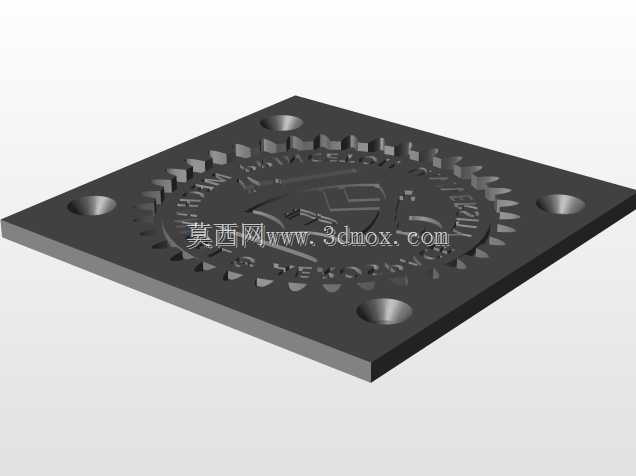

　　从实际应用场景来看，这类模具主要面向新品研发阶段的小批量试产、定制化塑胶件生产以及教学实训场景，传统钢模加工周期长、改模成本高，而采用3D打印工艺制作模具镶件或整体模芯，能够在短时间内完成结构迭代，针对结构简单、批量在数十至数百件的塑胶外壳、装饰盖板类零件，能够大幅缩短试制周期，降低前期开模投入。模具正面的型腔区域直接成型零件外表面的环形齿纹、环绕字符与中心盾形图案，纹路细节深度均匀，拔模斜度在建模阶段就已预留，避免注塑完成后顶出时拉伤纹路表面。

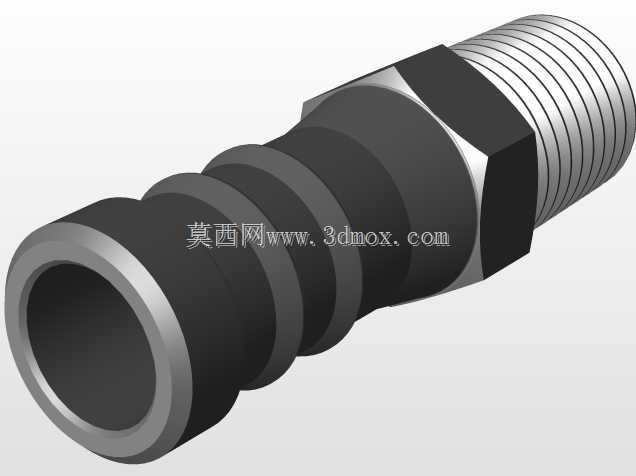

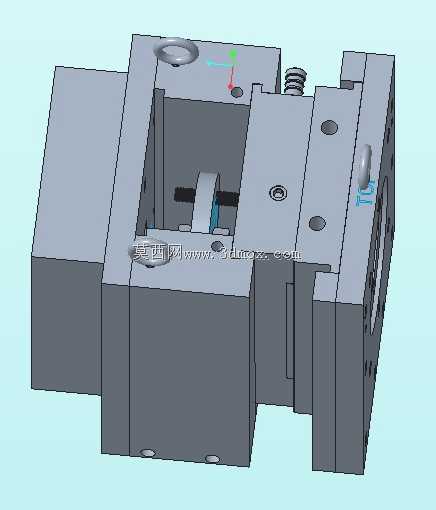

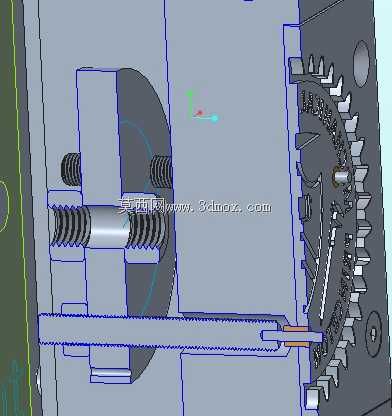

　　结构设计层面，模体分为定模与动模两个核心部分，分型面沿模体厚度方向的中线设置，保证型腔两侧的填充压力对称，减少注塑时的飞边产生概率。两端伸出的管状接口对接随形冷却水路，3D打印工艺可以突破传统钻孔水路的直线限制，沿着型腔轮廓布置等距冷却通道，让模温在注塑保压阶段保持均匀，避免零件因冷却速率不一致产生翘曲变形，尤其是带大面积平面与细密纹路的外观件，模温均匀性直接影响表面成型质量。型腔周围均匀布置的六个小孔为定位销孔与顶针孔，定位销保证动定模合模时的同轴度，顶针位置避开正面外观纹路，设置在零件边缘的非外观区域，顶出时不会在可见表面留下顶出痕迹。

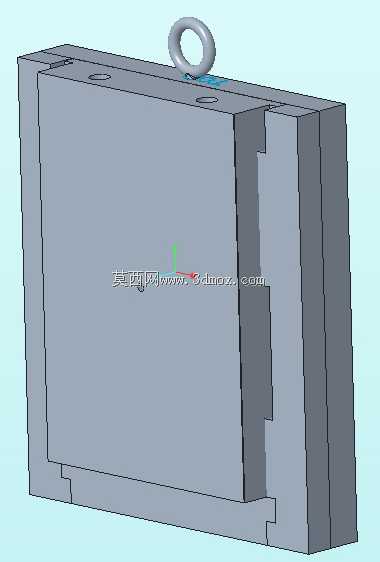

　　安装边界方面，模体整体为规整长方体，背部为平直安装基准面，可直接固定在注塑机的动定模安装板上，长宽尺寸适配小型立式注塑机的拉杆间距，厚度方向预留了足够的固定板与顶出板行程空间，侧向伸出的水路接头高度低于模架整体外轮廓，不会和注塑机的导轨、料筒区域发生干涉。设计过程中优先考虑了3D打印的工艺特性，所有内部水路的拐角处做圆弧过渡，避免打印过程中支撑残留堵塞通道，型腔表面的纹路采用随形排布，最小特征尺寸满足打印设备的成型精度要求，不需要额外二次加工就能达到注塑表面要求。模体侧面预留的螺纹孔用于吊装与模架固定，装配时可以通过螺栓快速锁紧，整体结构兼顾了3D打印制造的便利性与注塑生产的实用强度，针对小批量生产场景，既能够验证塑胶件的成型工艺，也能直接投入短周期生产使用，帮助设计团队快速完成产品结构验证与市场试投。
