PVC弯头注塑模具四滑块抽芯结构

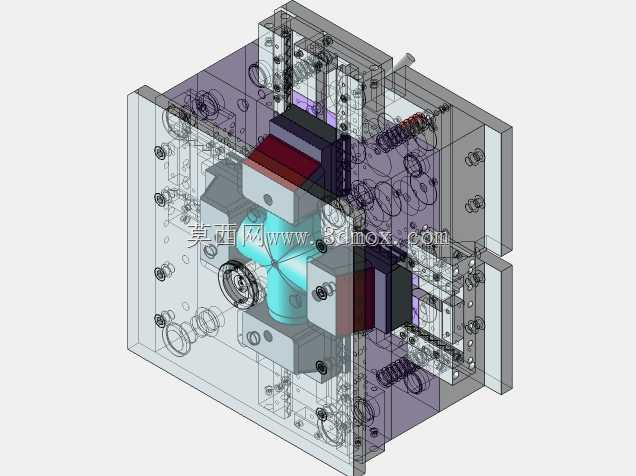

　　这套模具针对PVC给排水管路中110规格90度弯头的注塑成型而设计，核心难点在于弯头内腔呈弧形贯通，无法沿单一开模方向直接脱出，因此在模架四周布置了四个侧向滑块，分别承担弯头两端直段管口的型芯抽芯以及弯弧外侧倒扣区域的让位动作。

　　从实际生产场景看，PVC弯头属于建筑给排水、农用灌溉、化工防腐管路中的大宗管件，批量大、尺寸一致性要求高，模具必须在高速循环下保证合模定位精度与抽芯动作的时序可靠。四个滑块均采用斜导柱驱动，配合楔紧块在注塑充模时承受型腔内部的高压熔体推力，避免滑块退让导致弯头外壁产生飞边。滑块与动定模的贴合面经过研配，导向段采用加长导轨，保证长期往复运动后仍能维持型芯与型腔的同轴度。

　　设计思路上，弯头的弧形内芯被拆分为多段组合型芯，分别固定在对应滑块及动模芯轴上，开模时先由主分型面分开，随即斜导柱拨动四个滑块沿各自导滑槽向外滑移，待管口直壁型芯与弯弧倒扣完全脱离制品后，再由动模侧顶出系统将弯头从芯轴上平稳顶落。这种多滑块协同抽芯的布局，避免了采用强制脱模对PVC材料造成的内应力与白化风险，也省去了复杂的液压抽芯油缸，使模具结构更紧凑、维护更方便。

　　浇注系统围绕弯头的环形充模特点布置，主流道经分流道将熔体引向型腔外侧，浇口位置选在不影响管件装配密封面的区域，充模流程沿弯弧走向均衡推进，减少熔接痕对弯头承压能力的影响。冷却回路在型腔板与型芯内部随形排布，尽量贴近弯头内外壁，使PVC熔体在定型阶段均匀散热，控制管件收缩变形，保证两端管口的圆度与承插尺寸。

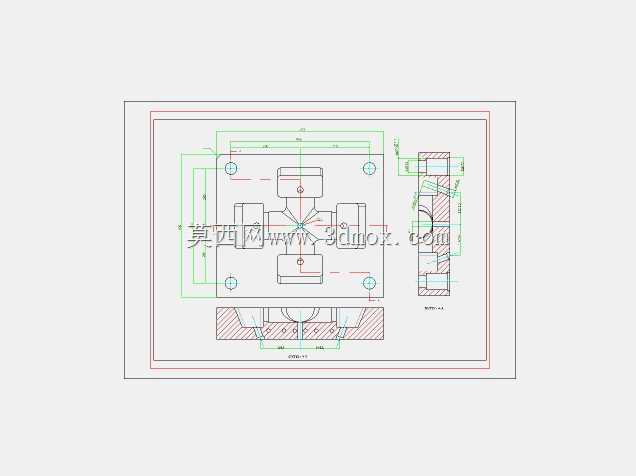

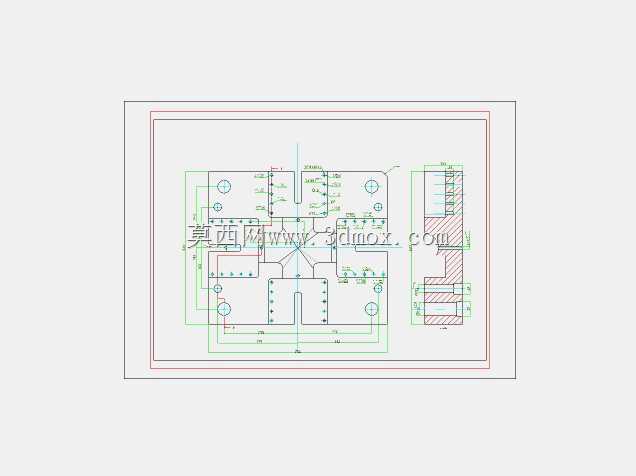

　　模架整体采用标准三板式结构框架，外形边界在长宽高三个方向均预留了滑块抽芯的滑移行程与安装操作空间，四周滑块导轨外侧留有足够的拆装间隙，便于注塑机上吊装、冷却水管与行程开关的接线布置。顶出板行程依据弯头深度设定，顶杆分布在制品非配合面与流道凝料上，顶出时受力均衡，不会顶穿薄壁弯头。

　　导向定位方面，模架四角设置导柱导套承受开合模的偏载，滑块端部另设精定位锁扣，在合模终点对滑块进行二次定位，消除斜导柱配合间隙带来的微量错位。排气槽开设在熔体最后填充的弯头弯背合模面上，将型腔内空气顺利导出，避免充模末端出现烧焦或缺胶。

　　对于从事管件模具设计的工程师而言，这套结构完整呈现了多向抽芯在弧形管件成型中的处理方式：抽芯距离按管口直段长度加倒扣深度加安全余量核算，滑块楔紧角与斜导柱倾角匹配注塑机开模行程，冷却与顶出围绕制品几何特征分层布置。整套三维结构把模架、滑块、型芯、浇注、冷却、顶出、导向各系统的空间关系清晰表达，可直接用于同类PVC弯头注塑模的结构参考、动作干涉检查与成型工艺评估。
