多腔勺子注塑成型模具结构设计

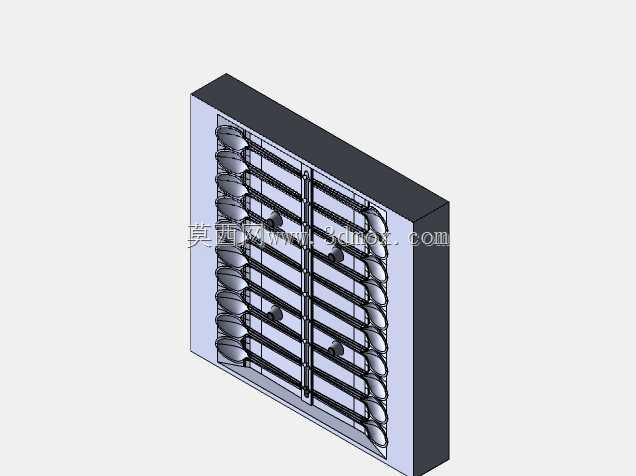

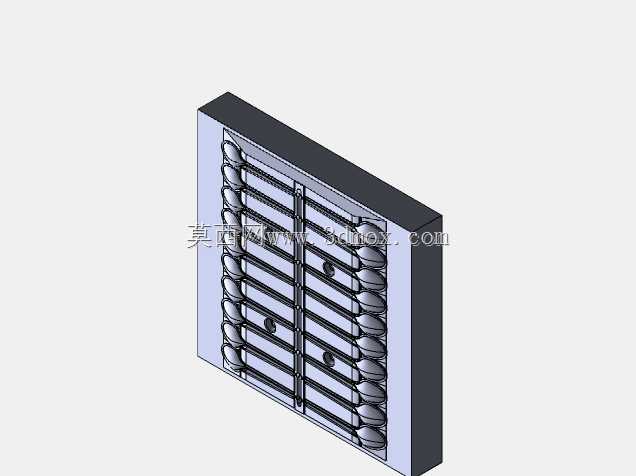

　　这套多腔勺子成型模具，主要面向一次性餐饮餐具、家用塑料勺的批量注塑生产场景，在餐具注塑加工车间里，这类模具直接安装在对应吨位的卧式注塑机上，配合PP、PS等常用食品级热塑性塑料完成勺子的连续成型作业，单模次可完成数十件勺子的同步成型，能大幅提升单批次生产效率，降低单件产品的成型能耗与人工分摊成本。从结构设计逻辑来看，模具采用两板模直浇口进胶的基础架构，进胶点设置在勺柄末端位置，避免进胶痕迹残留在勺头的接触食品区域，同时也能减少后续去浇口的人工修整工作量，浇口流道采用梯形截面设计，在保证熔料填充速度的同时，尽可能减少流道凝料的原料浪费。模腔排布采用对称式矩阵布局，左右两列模腔沿模具中心轴线对称分布，每列模腔沿竖直方向等距排列，

　　这种排布方式能保证注塑过程中熔料在各模腔内的填充压力均衡，避免出现个别模腔填充不足、飞边或者成型件内应力不均导致的翘曲变形问题。模具的冷却系统采用随形水路设计，水路沿模腔排布的走向贴近成型面布置，水路间距控制在合理范围内，保证每个模腔区域的冷却速率一致，缩短成型周期的同时，避免勺子成型后因冷却不均出现勺头与勺柄衔接处的变形问题，冷却回路采用串联与并联结合的布置方式，保证进出水温差控制在工艺要求范围内，不会出现局部模温过高导致的成型件粘模、表面缩痕等缺陷。顶出机构采用顶针+推板结合的组合顶出方式，针对勺头的弧面接触区域，采用扁顶针贴合弧面轮廓布置，避免顶出过程中在勺子表面留下明显顶痕，勺柄区域配合直顶针同步顶出，

　　保证开模后成型件能平稳脱离动模，不会出现顶出变形、顶白等质量问题。模具的导柱导套采用标准模架配套的精密导向件，布置在模架四个角位，合模过程中能保证动定模的对中精度，避免出现模腔错位导致的成型件壁厚不均、分型面飞边等问题，分型面沿勺子的最大轮廓线设置，贴合产品的分模走向，在保证封胶效果的同时，也能减少分型面的加工工作量，降低后续生产过程中分型面的溢料风险。从安装边界来看，模架采用标准龙记模架规格，长宽尺寸适配常规120吨-160吨卧式注塑机的拉杆间距，模具总厚度符合对应注塑机的容模厚度范围，定位圈、浇口套尺寸均采用行业通用标准规格，不需要额外改装即可直接上机安装，模具的吊环孔、锁模螺孔位置均按标准规范设置，方便车间吊装、装夹作业。

　　在实际生产应用中，这类多腔勺子模具适配的生产场景覆盖了一次性外卖餐具、儿童辅食勺、家用餐饮勺等多种塑料勺的批量生产，通过更换模芯部分的成型镶件，还可以快速适配不同勺型、不同尺寸的勺子生产需求，不需要整体更换模架，能有效降低生产企业的模具投入成本。模具的成型镶件采用预硬钢材质加工，成型表面做镜面抛光处理，保证成型后的勺子表面光洁度符合食品接触类产品的外观要求，镶件与模架的配合采用精准的公差配合，方便后续生产过程中镶件磨损后的快速更换维护，减少停机维修时间。排气系统开设在分型面的熔料末端位置，采用排气槽配合排气钢镶件的组合方式，避免注塑填充过程中模腔内的气体无法排出导致的成型件烧焦、缺料、气泡等缺陷，排气槽的深度按塑料原料的流动性参数设置，既保证排气顺畅，又不会出现溢料飞边问题。在模具的开合模行程设计上，充分考虑了勺子的脱模距离以及取件机械手的操作空间，开模行程足够让成型件完全脱离定模，同时留出足够的空间配合自动化取件设备完成自动取件作业，适配自动化注塑生产线的无人化生产需求，不需要人工开模取件，进一步提升生产效率，降低生产过程中的人工操作安全风险。
