五轴联动数控加工摆头主轴支座结构

　　该构件为五轴联动数控加工设备摆头端的核心承载支座，在实际产线中多用于中小型五轴铣削加工中心、龙门式五轴复合加工单元的A/C轴摆头传动段，承担主轴套筒的径向定位、摆转扭矩传递以及切削工况下的载荷分散作用。车间实际加工场景里，这类支座直接决定摆头高速回转时的同轴度保持能力，在叶轮加工、复杂模具曲面铣削、航空结构件五面加工工序中，支座的刚性冗余直接影响工件表面加工纹路的均匀度，若支座安装配合面形位公差控制不足，深腔铣削时极易出现振刀纹，刀具崩损概率会明显上升。

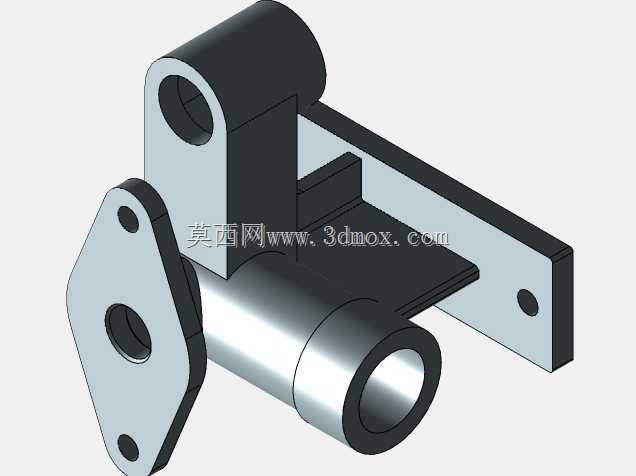

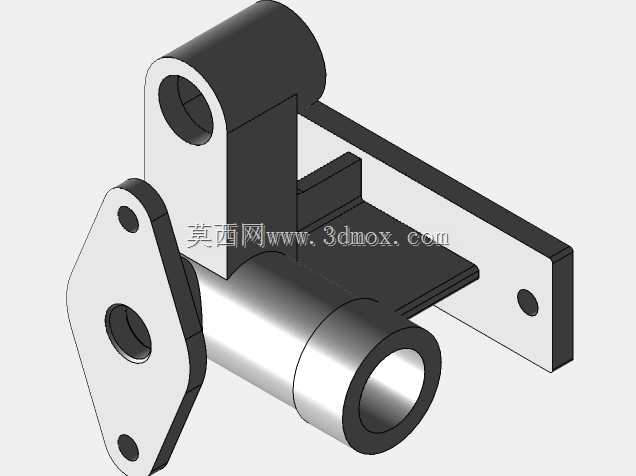

　　从结构功能拆分来看，构件下部的大直径中空筒段为主轴套筒安装位，内孔预留足够通径，既可以容纳电主轴的冷却管路、动力线缆穿行，也能为前端刀具拉刀机构预留伸缩空间，筒段外壁做了阶梯轴肩设计，装配时轴肩端面直接贴合主轴箱体的定位端面，承担轴向切削进给力的传递，避免主轴在重切削扎刀时出现轴向窜动。上部的同轴带孔凸台为摆转回转轴的铰接安装位，孔位与下部主轴筒的轴线空间垂直度经过严格约束，建模时两孔轴线的空间交点需与主轴刀具刀尖点的回转中心重合，这也是五轴摆头RTCP精度校准的基准原点，若该交点偏移，后置处理生成的摆转坐标会出现系统性误差，曲面加工时会出现轮廓过切。

　　侧面延伸的L型折弯连接板为摆头与机床Z轴滑枕的连接界面，板端预留的沉头安装孔用于穿装高强度内六角螺栓，连接板的折弯根部做了加厚三角加强筋，在实际受力分析中，摆头做正负120度大角度摆转时，该根部承受交变弯曲应力，加厚设计可避免长期往复载荷下出现微裂纹累积。前端异形法兰板为防尘罩、切削液密封挡板以及位置反馈编码器的安装基面，板上三个呈三角形分布的小孔分别对应密封件固定、传感器支架安装以及油路走线固定，三角形布孔的设计让紧固件受力均匀，高速摆转时不会出现密封罩偏摆晃动。

　　建模过程中首先以主轴套筒的理论轴线为第一基准，绘制下部中空筒段的内外轮廓，壁厚按照主轴额定切削扭矩的抗弯截面模量计算，在保证刚性的前提下尽可能去除非承载区域的余量，降低摆头整体运动惯量，提升摆转轴的动态响应速度。之后以上部摆转孔轴线为第二基准，搭建两侧支撑立板，立板与筒段的交接处全部做圆角过渡，避免应力集中，数控加工时该圆角也可采用R3以上的整圆弧走刀，减少刀具接刀痕。侧向连接板的安装面在建模时预留0.02mm的刮研余量，现场装配时由钳工手工刮研，保证连接板与滑枕安装面的接触斑点达到每平方厘米8点以上，提升连接刚性。

　　安装边界层面，该支座下部筒段外径适配主流125规格电主轴的安装法兰，上部摆转轴孔适配直径60mm的交叉滚子轴承，侧向连接板的孔位间距匹配标准160规格滑枕的安装螺孔分布，整体外轮廓在摆转极限角度下不会与机床Z轴防护罩、工件夹具发生干涉，设计时已校核摆头从垂直向下状态摆至水平侧向状态的全行程运动包络，周边预留至少15mm的安全间隙，即便切削过程中出现少量切屑堆积，也不会造成运动卡滞。构件的异形法兰端面距离主轴端面的距离控制在严格公差范围内，保证对刀仪测量刀长时的基准位置统一，无需每次摆转角度后重新校准刀长，大幅降低批量加工的辅助耗时。
