马扎克五轴联动立式加工中心结构

　　这套五轴立式加工中心的三维结构，面向航空结构件、精密模具、医疗器械复杂型面以及多面箱体类零件的中小批量加工场景。车间布置时，设备主体需要预留正面操作维护区、左侧电气检修位、右侧排屑与上下料通道，顶部还要留出刀库动作、排风管路和吊装检修空间；模型把床身、防护罩、操作面板、刀库、观察窗和顶部排屑/排风接口的相对位置完整表达，可直接用于产线布局干涉检查、设备外围安全围栏规划以及自动化单元对接评估。

　　从实际加工逻辑看，该类设备通过立式主轴配合双轴回转工作台，一次装夹即可完成五面及空间曲面铣削、钻孔、镗孔和攻丝，减少多次装夹带来的基准误差。整机外观采用封闭式防护结构，正面大观察窗便于观察切削状态，右侧悬臂操作面板可随操作人员调整角度，兼顾程序调试、对刀确认和加工监控。防护门上的把手、观察窗边框、警示色条以及顶部突出的刀库/排风结构，都按照真实设备的装配关系搭建，而不是单纯外观贴片。

　　结构设计上，床身和底座承担切削载荷，外围防护罩则围绕运动行程形成安全边界。模型中可以看到主轴箱、立柱区域、工作台腔体与操作站之间的空间层次：切削区居中，防护门关闭后隔绝切屑和切削液飞溅；操作面板布置在人体容易触及的位置，屏幕、按钮和急停区域的朝向符合现场使用习惯；顶部组件对应刀库或排尘排气相关结构，后方和侧方需要保留管线连接余量。做工厂三维布局时，不能只按设备最大长宽高占位，还要考虑防护门开启半径、工作台回转范围、刀具更换动作、吊装机具进入路径以及维修人员拆卸侧板的操作空间。

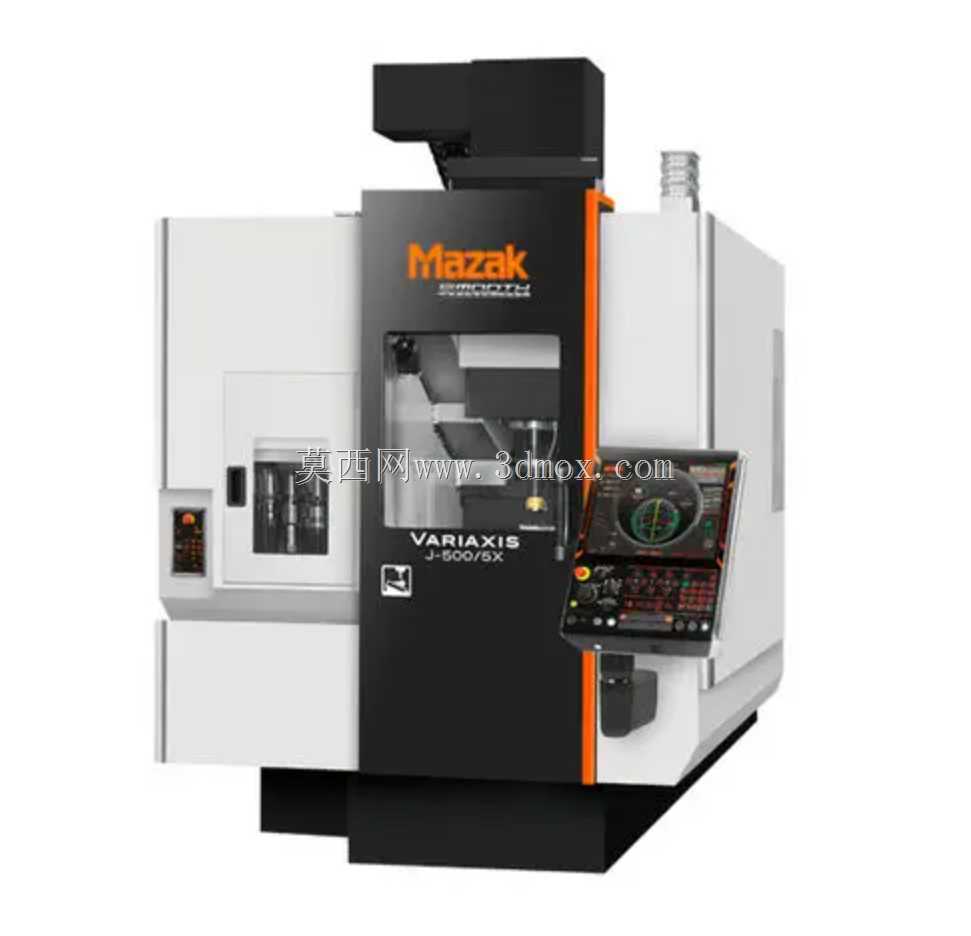

　　对于设备选型和机械设计人员，该模型的价值在于把抽象的五轴机床参数转化为可测量的空间关系。围绕它可以继续设计夹具、托盘交换、机器人上下料站、液气电接口和切屑输送系统；也可以在虚拟产线中校验操作者视线、物料流向与设备开门方向。整体造型保留了Mazak五轴机床典型的黑白主体、橙色警示线条和前置操作站特征，外形比例、面板倾角、观察窗位置及顶部结构均服务于真实加工与维护流程，适合作为智能制造车间规划、机床结构学习和复杂加工单元方案展示的基础数字样机。
