轴承安装定位限位止挡钣金支座

　　这块定位止挡件在实际产线里多用于轴承座周边的轴向限位与安装定位场景，常见于输送线辊筒支承段、小型传动单元机架、工装夹具定位面以及非标自动化设备的侧板连接位置。它不是承担大载荷的主体结构件，而是用来约束轴承外圈或相邻零件窜动、限定装配位置、提供稳定安装基准的辅助功能件，因此设计上更看重孔位精度、贴合面平整度和安装边界的可控性。

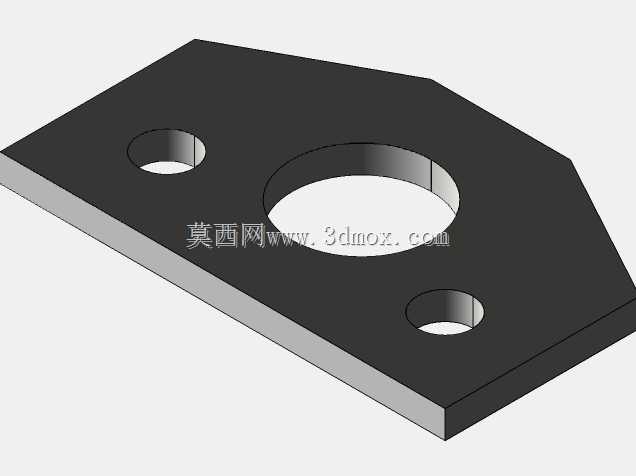

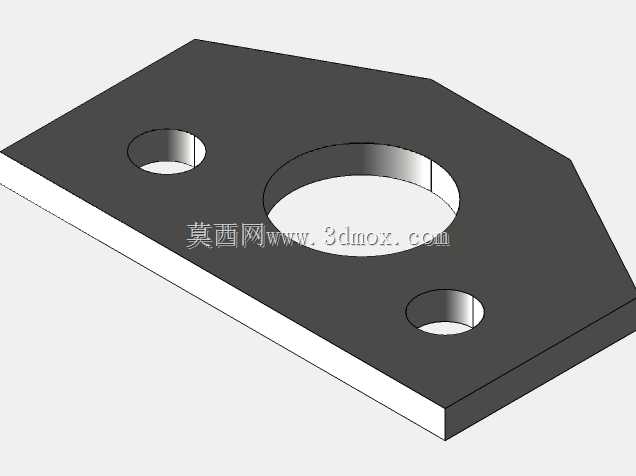

　　从结构形态看，零件采用薄板加工成型，主体为一块带切角轮廓的平板，厚度方向尺寸明显小于长宽方向，属于典型的钣金或板材切割类零件。板面上布置三个通孔：中部大孔用于避让轴承外圈、轴段或配套衬套，两个小孔分布在对角区域，用于穿入紧固件完成固定。大孔周边保留足够的实体材料，避免孔边距过小造成受力后局部变形；两个小孔的位置兼顾安装可达性，装配时可以从正面直接放入螺栓，不需要额外避让复杂空间。

　　外形轮廓没有采用完整矩形，而是在一侧做出斜切边。这种处理不是单纯为了外观，更多是为了适配机架内部的紧凑空间：设备中相邻立板、导轨护罩或传动件往往会占用边角区域，斜切轮廓可以减少干涉风险，同时降低板材用量。零件边缘保持平直，折弯较少，加工路线相对简单，适合激光切割、等离子切割或冲压落料后直接去毛刺使用。若批量较大，也可在落料后增加冲孔工序，一次完成大孔与小孔加工，保证孔间位置一致性。

　　设计思路上，该件优先满足“定位可靠、装拆方便、不与运动件干涉”三个要求。中部大孔的直径需要与被限位轴承或轴套形成明确关系：如果用于避让旋转轴，孔壁应与运动件保留径向间隙，防止摩擦；如果用于贴合轴承外圈端面，则大孔周围的环形平面要承担止挡面作用，平面度需控制在合理范围内。两个安装小孔的中心距应与机架预装孔位匹配，孔边到板边的距离不能过近，否则紧固时容易产生应力集中，甚至造成板边翘起。

　　在安装边界方面，使用时需要重点核对零件总厚度与相邻零件间隙。薄板件虽然占用空间小，但承受侧向压紧力时容易发生弯曲，因此材料厚度应根据螺栓预紧力和轴承可能产生的轴向窜动量选取。若设备振动较强，可在止挡面与轴承端面之间增加调整垫片，用于补偿装配累积误差；若定位要求较高，则小孔可配合定位销使用，螺栓负责压紧，销钉负责精确限位，避免仅靠螺栓摩擦承受位置偏移。

　　从建模角度处理这类零件时，应先建立安装基准面，再按实际板材厚度拉伸主体，随后完成外轮廓切角和三个孔特征。大孔与小孔的尺寸要区分建模逻辑：大孔属于功能避让或止挡边界，小孔属于紧固件通过孔，孔径通常略大于螺栓公称直径，便于装配调整。完成实体后需检查孔边距、斜切边与孔位之间的最小材料宽度，以及零件放入装配体后与轴承、轴、机架侧板的间隙。对于需要出工程图的场景，还应标注板厚、孔直径、孔中心距、外轮廓关键尺寸和去毛刺要求，使加工件能够直接服务于现场装配。

　　这类止挡板虽然结构简单，但在设备运行中直接影响轴承位置稳定性。若孔位偏差过大，轴承可能无法贴合理想支承面；若板材过薄，紧固后容易变形；若轮廓未考虑周边空间，现场装配时就会出现干涉返工。因此在设计阶段把安装面、避让孔、紧固件位置和周边边界一并校核，才能让小件真正起到稳定限位的作用。
