双孔缺口式轴承安装隔挡钣金件

　　这块带两处圆孔与侧边缺口的平板隔件，在轴承配套装配里承担轴向分隔、安装定位与周边零件避让的作用，常见于中小型传动箱体、轴承支座组件、输送线辊筒端座以及简易工装夹具的层间限位场景。从实际装配逻辑来看，它并非承受大载荷的受力承力件，更多是填补两段轴承内圈或外圈之间的轴向空隙，避免轴系零件在运转过程中出现轴向窜动，同时给相邻的紧固件、油管走线或者邻近凸台留出避让空间。

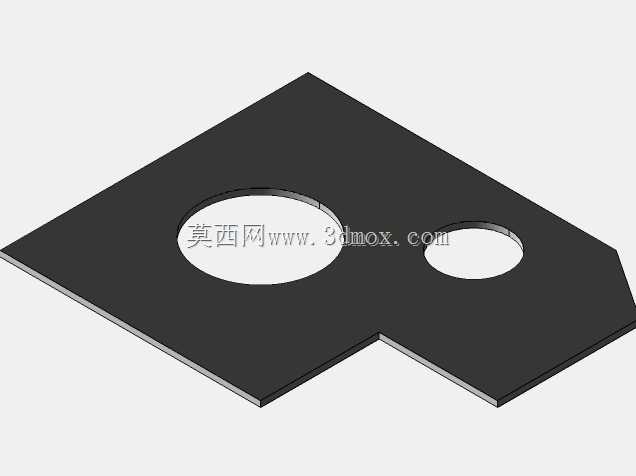

　　外形上主体为矩形薄钢板，其中一侧边开出规整缺口，板面上分布一大一小两个同轴度要求不高的贯通圆孔。大孔对应主轴或者轴承外圈的穿过位置，孔径略大于轴径，保证装配时板件可以顺利套入，不会和旋转轴面发生摩擦；小孔则用于穿装定位销、紧固螺钉，或者作为小规格导柱、油嘴的过孔。侧边缺口的设计并非随意裁切，在很多紧凑安装位里，整圈封闭的隔板需要从轴端整套套入，维护拆卸时必须先拆走轴承、联轴器甚至端盖，工作量很大；开出缺口之后，板件可以从轴的侧向直接卡入安装位，检修调整时松开周边紧固件就能抽出更换，针对现场维保频繁的设备非常实用。

　　设计这类钣金隔件时，首先要敲定板厚：常规轻载传动场景选用2到5毫米的普通冷轧钢板即可，若周边有冲击振动或者轴系轴向预紧力偏大，可适当加厚到6到8毫米，避免板件受压发生翘曲变形。板面的大孔直径需要和相配合的轴径、轴承外径留出0.5到2毫米的单边间隙，间隙过小会出现装配干涉，运转时轴的轻微挠曲还会摩擦孔边产生异响；间隙过大则会让隔板失去径向限位作用，轴向受力时容易偏斜卡滞。小孔的位置要匹配支座上已有的螺纹孔或者销孔坐标，孔边到板边缘的距离不能小于板厚的1.5倍，防止锁紧紧固件时板材边缘出现撕裂变形。

　　侧边缺口的宽度要略大于对应安装位置的轴径，缺口的两个侧边做平直裁切，缺口根部建议加工出小半径圆角，不要直接切出直角尖角——直角位置在钣金裁切后会残留应力集中，设备长期振动下很容易从尖角处萌生裂纹，逐步延伸造成整块隔板断裂。板面的所有棱边都要做去毛刺处理，尤其是孔的内壁和缺口边缘，若残留锋利毛刺，装配时可能划伤轴面、密封圈，或者刮破配套的调整垫片。

　　安装边界方面，这块隔板的放置平面必须和轴承端面完全贴合，装配前要清理轴承端面与板件接触面的铁屑、油污与焊渣，若板面存在平面度误差，锁紧后会让轴承外圈承受偏载，运转时轴承温升异常、滚动体磨损加快。如果用于成对安装的角接触轴承或者圆锥滚子轴承之间，隔板的厚度尺寸需要结合轴承的预紧要求选配，通过磨削板厚来精准控制轴向预紧量，不能直接用未经厚度检测的板材代用，否则预紧力过大容易烧损轴承，预紧力不足则轴系刚性不足、运转出现窜动。

　　在非标设备改造场景中，这类隔板还经常用来调整轴承座的安装间距：当支座内腔宽度和轴承总宽存在少量偏差时，不用重新加工支座腔体，只需选配对应厚度的隔板填补间隙，就能快速完成轴系的轴向尺寸链补偿。板件表面一般做发黑或者喷塑防锈处理，普通工况下无需额外热处理，若用于有腐蚀性的工况，可改用不锈钢板材加工，兼顾结构强度与耐腐蚀能力。建模时优先使用钣金模块绘制，先画出板材外轮廓与缺口，再拉伸切除生成两处通孔，后续可以直接展开生成下料图纸，对接激光切割工序，无需额外二次绘图，大幅缩短从设计到加工的流程。
