斜面双孔限位导向支座结构

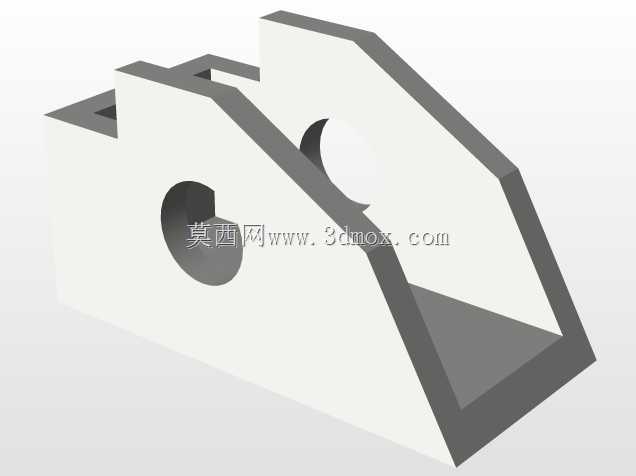

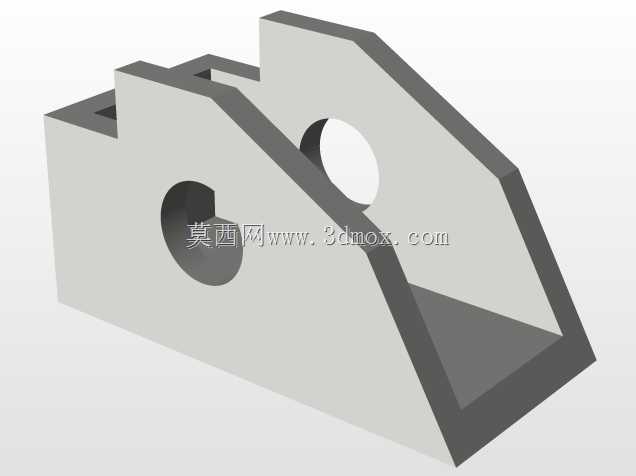

　　该导向块属于设备中常见的限位与导向类支撑零件，整体采用块状基体加斜向加强侧壁的结构形式，在自动化输送线、工装夹具、机床辅具以及小型装配工作站中都有类似应用。零件的主体由底部安装基面、后侧立板、两侧阶梯挡边和中部斜向支撑板构成，底部平面承担主要承载与定位作用，后侧立板用于承受侧向接触力，斜向支撑板则把立板受到的横向载荷传递到底座区域，使零件在频繁接触、滑动或阻挡工况下保持较好的刚性。

　　从实际使用角度看，这类零件通常安装在设备台板、型材框架或夹具底板上，工件、滑块、推杆或导向条经过其周边时，块体可以提供行程边界、侧向靠面或过渡支撑。零件顶部设置的阶梯状挡边能够形成不同高度的限位面，适合与具有台阶轮廓的运动件配合；斜面上的圆形通孔可用于穿入销轴、螺钉、检测元件或轻载轴套，也可作为避让孔，减少与相邻杆件发生干涉的可能。立板上的圆孔同样承担穿轴、固定附件或减轻局部重量的作用，孔位布置在板件受力较为集中的区域，建模时需要关注孔边到外壁的最小壁厚，避免热处理或装配压紧时出现局部变形。

　　外形设计上，底座采用宽而低的轮廓，目的是增大与安装面的接触范围，降低倾覆风险。后侧立板高度高于底座，形成明显的阻挡面；斜支撑板从底座前缘延伸至立板上部，构成近似三角形的加强截面。该截面不是单纯为了外观造型，而是在有限空间内提高抗弯能力，尤其适合横向推力反复作用的位置。两侧外轮廓保留较厚实体边界，中间区域通过斜面和开孔减少材料占用，使零件在刚性与重量之间取得平衡。对于需要批量加工的金属件，这种结构可通过板材焊接、铸件精加工或整块材料铣削获得；若用于低速、低载教学或检具场景，也可采用工程塑料或树脂加工。

　　安装边界方面，底面应视为首要基准面，装配时需要与支撑台面贴合，若底面平面度不足，螺钉压紧后容易导致立板倾斜，进而影响导向间隙。周边布局时要给斜板外侧留出足够空间，避免运动件在进入或退出限位位置时撞到加强肋。圆孔中心线与底面、侧面的相对位置需要在三维建模中明确约束，因为孔位不仅影响销轴穿装，也决定相邻传感器、摆杆或连接块的姿态。顶部阶梯面的高度差不宜只按视觉比例处理，应结合被导向件的截面尺寸、允许窜动量和接触磨损量进行校核。

　　结构建模时，可先建立底座长方体，再拉伸后侧立板和斜向支撑板，随后通过切除命令形成阶梯挡边与圆孔。倒角和圆角需要区分加工用途：外露尖角可设置小倒角以去除毛刺，受力转折处宜采用圆角过渡，降低应力集中。若零件进入详细设计阶段，还应补充安装孔、沉孔、销孔以及表面处理要求；若作为焊接件，则需在斜板与立板、底板交接处预留焊接坡口或焊脚空间。对于滑动接触频繁的工作面，可在后期增加淬火、衬板或耐磨片，而模型阶段应先保证接触面连续、孔轴关系清晰、装配边界无干涉。

　　该结构的价值在于把限位、支撑、穿轴和减重几个需求整合在一个紧凑块体中。它不追求复杂曲面，而是通过直立面、斜面、阶梯面和孔系的组合适应多种机械布局。设计人员在复用此类构件时，应重点核对底面安装范围、立板受力方向、圆孔通过件直径以及斜板对运动轨迹的影响，使三维模型不仅具备外观形态，也能直接服务于装配验证和加工沟通。
