全芯全腔汽车灯具注塑模具结构

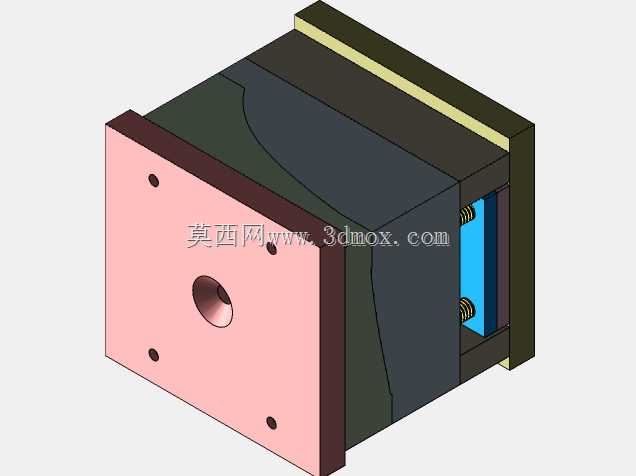

　　这套三维结构围绕汽车灯具类塑胶件的成型需求展开，模具采用全芯全腔布置，重点处理车灯零件在外观面、安装孔位、侧向成型以及开合模过程中的结构关系。灯具零件通常对表面连续性、壁厚过渡和装配边界比较敏感，因此在模具方案中，型腔侧需要保证成型面的完整贴合，型芯侧则承担内部筋位、柱位和局部安装结构的成型。模型中可以看到模板、型腔镶件、型芯组件、导向件、弹性复位件以及侧部结构的空间配合，整体布局偏向典型注塑模具的工程表达，适合用于车灯模具结构学习、方案评审和三维装配校核。

　　从实际应用场景看，这类模具主要服务于汽车外饰或内饰灯具相关塑胶零件的批量成型。车灯零件不同于普通平板件，其外形往往带有曲面、灯罩边界、安装耳位以及局部深浅变化，成型时需要兼顾熔体填充、排气、冷却和脱模。全芯全腔的设计思路，是将产品主要成型区域分别落实在型腔与型芯两侧，使模具闭合后形成完整的产品空腔。开模时，产品随动模侧离开型腔，再通过推出机构完成脱模；侧部若存在倒扣或孔位，则需要借助侧向抽芯或相应滑动结构避让，避免强行拉伤制件。

　　结构设计上，模板外形采用规整矩形布局，便于安装到标准注塑机工作台面上。定模侧与动模侧通过导柱导套确定合模方向，保证型腔与型芯在反复开合过程中的重复定位精度。面向操作者的一侧可见产品成型区域对应的安装孔与中心孔位，这些特征在模具中往往需要镶件或小型芯独立成型，既方便加工，也有利于后期维护更换。侧部露出的蓝色构件与弹性元件体现了侧向动作或复位辅助结构，其行程必须满足产品倒扣脱离距离，同时不能与主模板、顶出系统发生干涉。

　　在安装边界方面，模具整体长宽高需要匹配注塑机拉杆间距、最小模厚和最大开模行程。模板四角和外侧平面承担装夹与定位作用，吊装、锁模和机台压板位置应在设计初期预留。模具厚度方向不仅包含型腔板、型芯板、垫铁和底板，还需要考虑顶出空间、冷却管路接头行程以及机械手取件空间。对于车灯件这类外观要求较高的产品，分型面应沿产品边界平顺布置，尽量减少飞边对外观面的影响；冷却水道则需要围绕成型曲面均匀排布，避免局部温差导致制件收缩不均。

　　三维建模时，装配关系要按照真实开合模逻辑建立：定模部分固定在注塑机固定侧，动模部分随移动侧运动，导向组件约束两板相对位置，顶出板在限定行程内推动推杆，侧向机构则随开模动作完成抽芯。各零件之间应保留合理间隙，尤其是滑动面、复位杆、推杆孔和导套孔，不能在模型中出现静态干涉。对于型腔和型芯镶件，还要结合加工工艺拆分，深腔、窄筋和尖角位置应便于刀具加工与抛光。

　　该模型的价值在于把汽车灯具零件从产品成型需求转化为完整模具结构表达，能够帮助结构设计人员理解全芯全腔模具的空间布置、侧向抽芯关系、顶出复位逻辑以及机台安装约束。在方案阶段，可通过剖切和装配检查确认封胶面、避空位、冷却路径和取件方向；在加工阶段，可依据模板和镶件拆分关系制定铣削、电火花、线切割和装配工艺；在试模阶段，也能据此判断卡滞、飞边、顶白或抽芯不到位等问题可能出现的位置。
