三筋内嵌式回转支承端盖结构

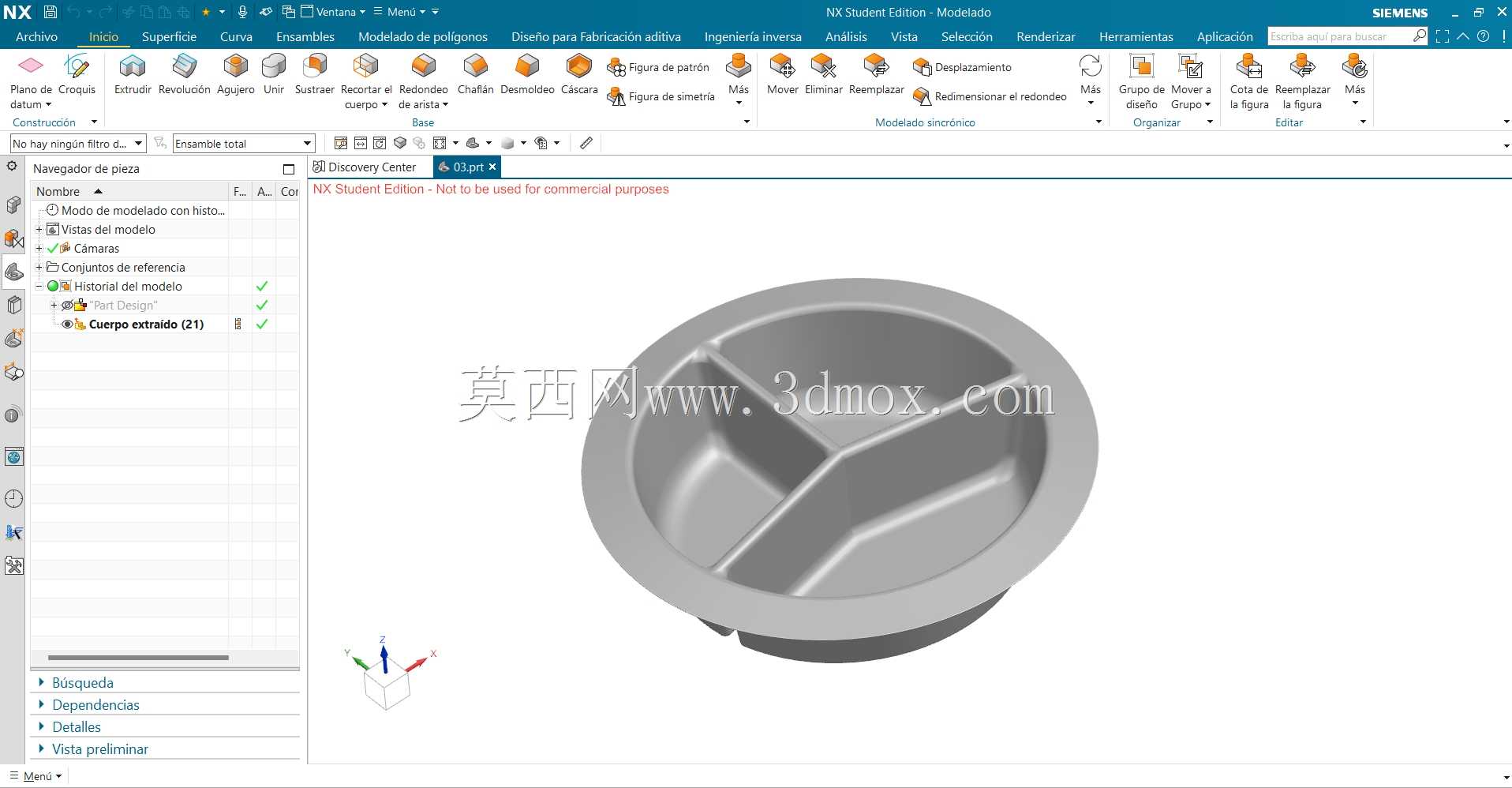

　　该零件属于滚动轴承配套的内嵌式端盖结构，整体呈带环形外缘的浅杯状构型，内腔设置三条径向加强筋，将内部空间三等分，主要用于塔类回转支承、柏拉图式转盘轴承的轴向限位、防尘密封与端面承载，在工程机械回转机构、风电偏航轴承、港口起重转盘、自动化转台等场景中，安装在轴承座端面，封闭轴承轴向开口，阻挡粉尘、水汽侵入滚道，同时约束滚动体与保持架的轴向窜动。

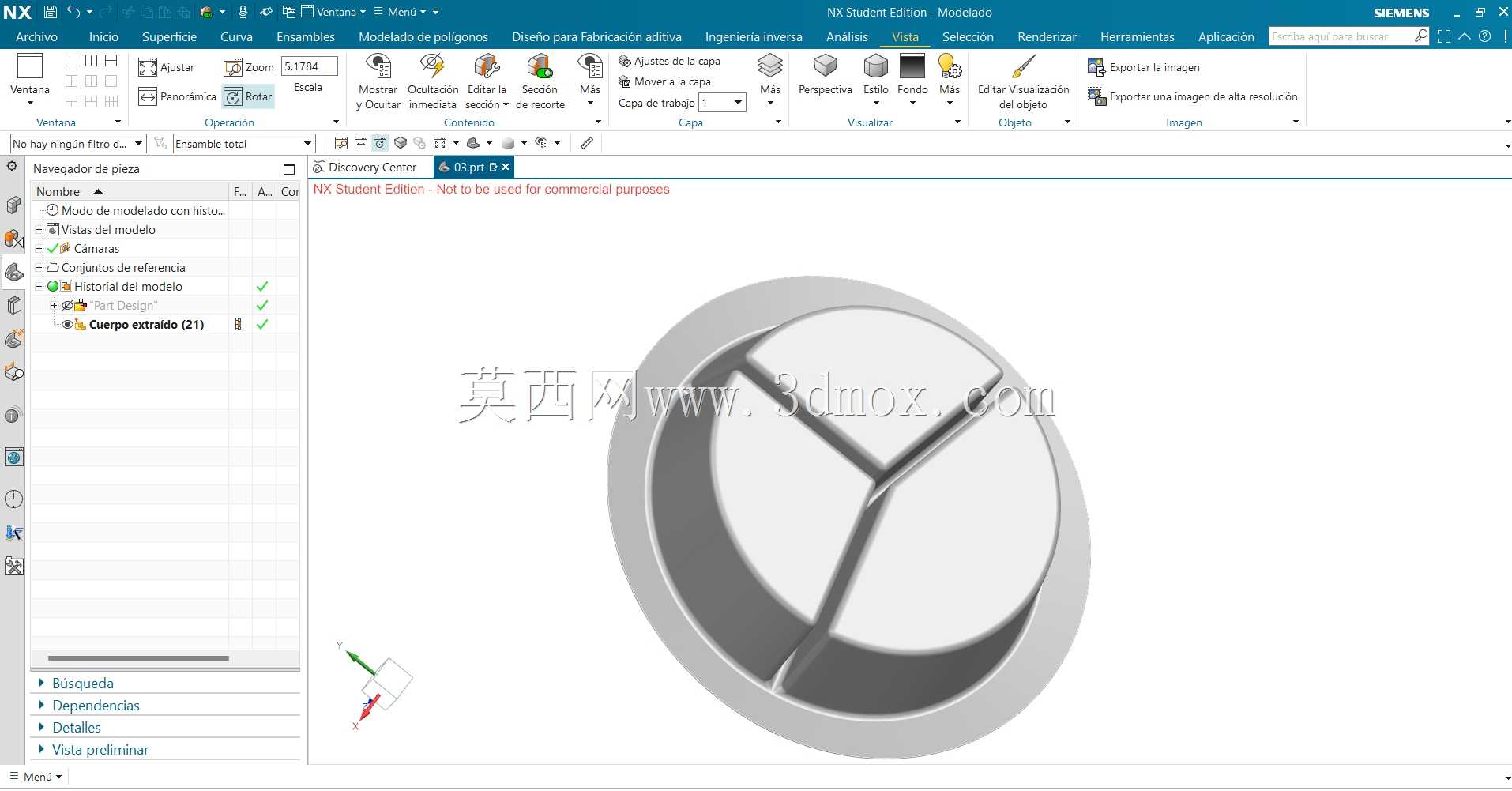

　　从实际装配边界来看，零件外圆为与轴承座内孔配合的圆柱面，设计时需按过渡配合选取公差，保证压入后无周向转动；环形外缘的台阶面贴合轴承座端面，安装时可通过外缘均布的缺口对位，也可借助该缺口实现拆卸时的撬取受力。内腔三条径向筋从中心毂部延伸至内壁，既提升端盖自身的抗弯刚度，避免薄板结构在受压、受振时发生凹陷变形，又可在轴承润滑脂存储过程中，对脂体形成适度搅动，让润滑脂均匀分布在滚道区域，避免脂体长期沉积在腔室单侧。

　　设计思路上，这类端盖区别于普通平盖板，采用冲压或铸造成型的一体化筋板结构，在控制整体壁厚、减轻零件重量的前提下，大幅提升端面承压能力。杯状的内腔深度需要匹配轴承外圈的端面突出量，既不能干涉滚动体运转，又要尽可能缩小端盖与轴承端面的间隙，减少外部污染物进入的通道。三条筋的交汇中心做了圆角过渡，避免应力集中，在承受轴向冲击载荷时，载荷可以沿筋板均匀传递到外缘环形壁，再分散到轴承座结合面，不会出现局部应力过载开裂的问题。

　　在设备运行过程中，回转支承往往伴随低速重载、频繁正反转的工况，端盖除了基础的密封防护作用，还可在轴承出现轴向窜动异常时作为次级限位面，承受少量轴向冲击力，避免轴承内部组件直接脱出。针对户外作业的起重、风电设备，该端盖的封闭构型可以减少雨水冲刷对轴承润滑脂的乳化影响，延长轴承维护周期；在食品、医药类洁净转台设备中，光滑的外端面无多余凸起，便于日常擦拭清洁，不会积存物料残渣。

　　建模过程中需要重点把控几处关键尺寸：外圆配合直径与轴承座孔的公差匹配、杯腔深度与轴承端面的间隙预留、三条筋的厚度与拔模斜度、外缘缺口的位置角度。如果采用冲压工艺，筋板转角处需要设置合理的冲压圆角，防止板材拉伸破裂；如果采用铸造成型，则要在壁厚过渡处避免突变，防止冷却过程中出现缩孔缺陷。装配时端盖压入轴承座后，外缘端面应与座体端面齐平或略微内凹，不会干涉外部相邻连接件的安装，整体结构紧凑，无需额外复杂固定件即可实现可靠的轴向定位，适配多种中低速回转支承的端面防护需求。
