阿波罗尼奥斯圆锥截线几何演示件

　　在做几何教学教具、光学反射面选型以及曲面加工路径验证时，圆锥截线类基准件是绕不开的参考对象。这套几何演示件围绕阿波罗尼奥斯圆锥曲线体系搭建，把平面以不同倾角剖切正圆锥得到的椭圆、抛物线、双曲线三类截形，连同退化情形下的圆、相交直线一并整合在同一几何参照框架内，方便结构工程师在做曲面类零件前期方案比对时，直接调取基准截形做轮廓拟合。

　　从实际使用场景看，这类几何件最先落地的是高校机械原理与工程制图课堂，用来演示空间平面与回转锥面相交时截交线的生成逻辑；在光学车间，抛物面聚光罩、椭球面反光碗的型面校验环节，会把标准圆锥截线作为三坐标测量的理论轮廓，比对实测型面的轮廓度偏差；在数控加工编程岗位，做五轴联动铣削锥面类曲面时，也会先用该基准几何体验证后处理输出的刀路是否存在过切，确认刀具轴线与锥面母线的夹角匹配后，再迁移到实际产品的加工工序里。

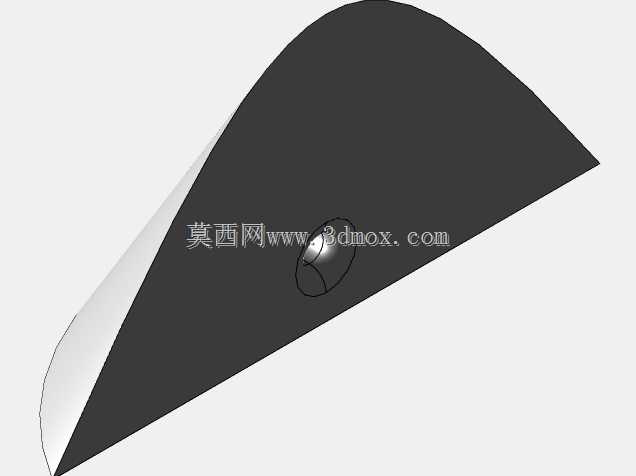

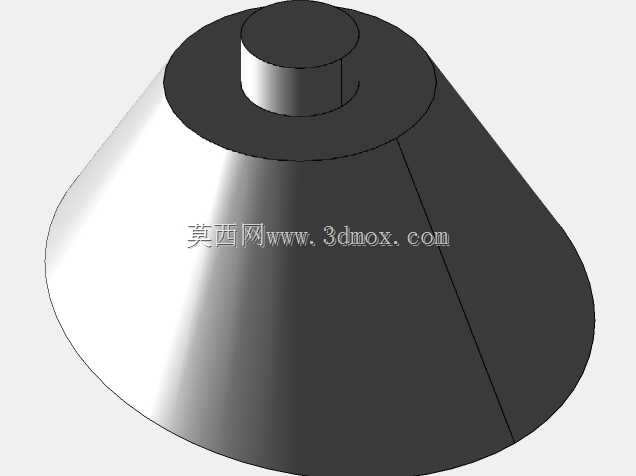

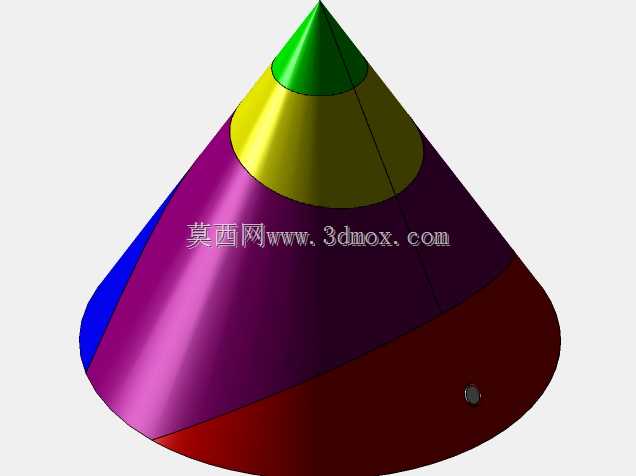

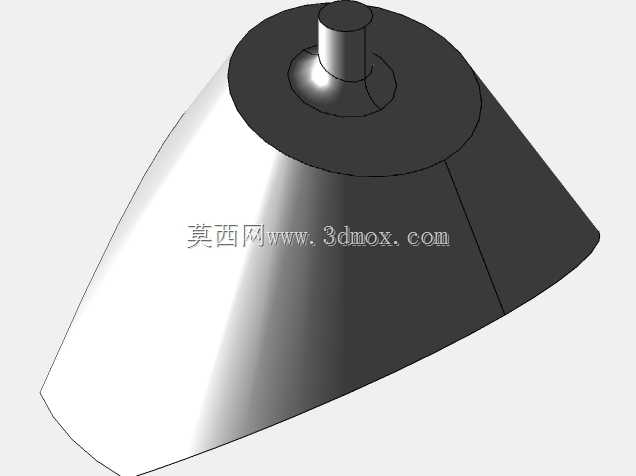

　　设计思路上没有采用零散绘制单条曲线的做法，而是先建立顶角固定的正圆锥母体，再通过参数化控制剖切平面的倾斜角度：当剖切平面与圆锥轴线的夹角大于半锥角时，截形为闭合椭圆，夹角等于90度时退化为正圆；平面倾角等于半锥角、与锥面一条母线平行时，截形为开口抛物线；平面倾角小于半锥角、同时剖切到圆锥的对顶延展锥面时，截形为上下两支双曲线。所有截线都保留了与锥面的关联约束，调整圆锥高度、底面直径或者平面倾角时，截交线会自动重生成，不需要单独重画轮廓，这一点在做系列化反光罩衍生设计时能省下大量草图重绘时间。

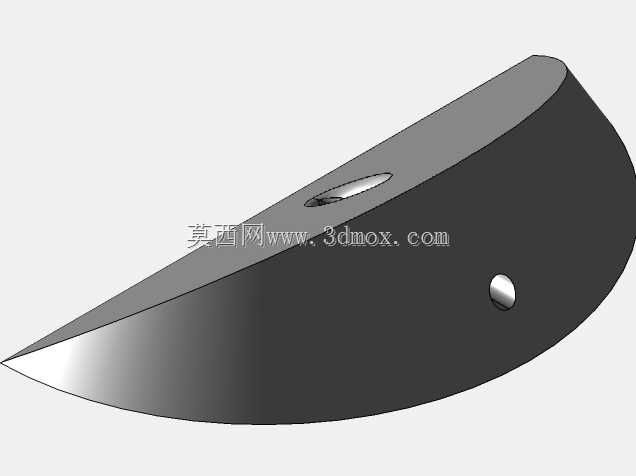

　　外形与安装边界方面，整套演示几何体以锥高为基准尺寸做归一化处理，圆锥底面直径与锥高比例取1:1.2，锥尖到底面的轴向总长度控制在常规教具展示的适配区间，剖切平面以半透明辅助面形式保留，平面边缘超出锥面轮廓的外延段预留出标注尺寸的空间，方便在工程图里标注平面倾角、截线焦点、准线位置等几何参数。如果要把该模型用于3D打印实体教具，底面预留了直径适配标准M4螺钉的沉孔，可直接固定在教学演示台的铝型材台面上，不需要额外设计转接支架；用于虚拟仿真场景时，锥面与截平面都做了分层曲面归类，可单独隐藏剖切平面查看截线形状，也可隐藏锥面单独导出截线轮廓作为后续零件的草图基准。

　　功能特性层面，模型完整保留了圆锥曲线的几何定义要素：椭圆标注出两个焦点位置与长轴短轴端点，抛物线保留焦点与准线的参照几何，双曲线同时呈现实轴、虚轴与两支渐近线，能直接支撑曲线方程的参数推导。在做机械结构里的锥面配合校核时，比如锥销连接、锥面密封、圆锥滚子轴承的滚道型面分析，都可以借助该基准几何体快速理解锥面截交的空间关系，避免在二维图纸上误判截交线形状导致的加工轮廓出错。整个建模过程严格遵循几何拓扑约束，没有冗余的碎面，曲面之间的相交线连续无断点，导入不同三维软件做后续编辑时，不会出现特征丢失或者曲面缝隙问题，不管是用来做教学演示、曲面建模练习，还是作为光学型面设计的基准参照，都能直接对接后续的设计流程。
