带环形护圈的多翼式轴流风扇叶轮结构

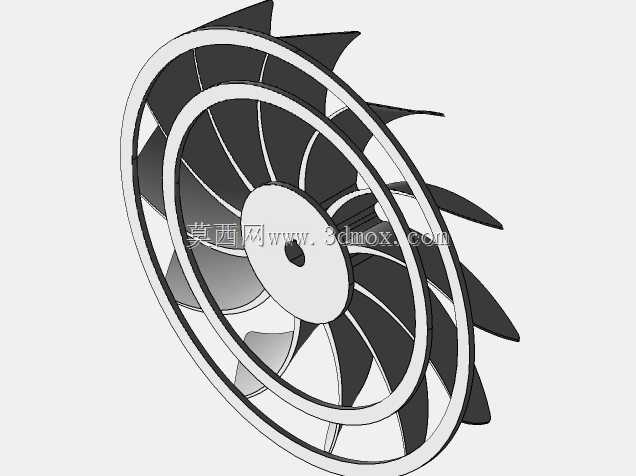

　　该叶轮结构面向小空间风冷散热与趣味机械演示两类场景展开设计，整体采用轴流送风的基础构型，外围增设一圈环形护圈，既对薄型扇叶形成径向防护，也能在叶轮装入风道时充当叶尖密封边界，减少叶尖与风筒壁面之间的回流窜气。叶轮中心为带安装孔的轮毂，轮毂向外延伸出多片大曲率弯掠叶片，叶片沿周向均匀排布，叶型从轮毂根部到外缘逐步扭转，根部弦长较短、厚度相对偏大，用来承接电机轴传递的扭矩，外缘弦长舒展、厚度减薄，以降低旋转时的风阻与噪声。

　　从实际装配边界看，轮毂中心预留轴孔与配合面，可直接对接小型驱动电机输出轴，轴向定位依靠轮毂端面与电机轴肩贴合，周向可通过键、顶丝或粘接方式锁止；外围环形护圈的外径即为叶轮最大旋转轮廓，选型时只需保证风筒或安装腔内径略大于护圈外径，预留均匀的转动间隙，即可避免扫膛。护圈与叶片外缘连为一体，相比独立无圈扇叶，高速旋转时叶片的悬臂振动被明显约束，叶尖晃动量减小，整体动平衡更容易控制。

　　设计思路上，叶片采用后掠式曲面走向，气流沿叶身从进风侧导向出风侧时路径更平顺，能削弱叶片前缘的气流冲击；多叶片布局在相同转速下可获得更连续的送风脉冲，降低风切噪声，适合桌面散热装置、小型机柜通风、模型动力演示这类对运转平顺度有要求的场合。轮毂处做了加厚过渡，叶片与轮毂交接位置保留圆角，避免应力集中在长期交变载荷下产生开裂；环形护圈截面采用窄边环带形式，在保证刚性的同时控制整体转动惯量，电机启动与停转的响应更轻快。

　　工程使用中，该叶轮可正向压入圆形风道，依靠护圈与风道壁的小间隙约束气流走向，让大部分进风沿轴向穿过叶道，减少径向漏风；若用于敞开式娱乐演示，护圈也可作为安全防护边，避免薄叶边缘直接触碰外物。结构整体无复杂装配特征，一体成型即可完成主体制作，建模时需重点保证各叶片周向角度一致、叶身曲面光顺过渡，轮毂轴孔与环形护圈保持同轴度，旋转质量分布对称，以此保障运转平稳。安装轴向尺寸由轮毂厚度与叶片轴向宽度共同决定，进风侧需预留足够进气空间，出风侧避免紧贴遮挡物，才能让叶道气流顺畅排出，发挥轴流叶轮的送风效率。
