线迷宫求解竞速机器人钣金承载机架

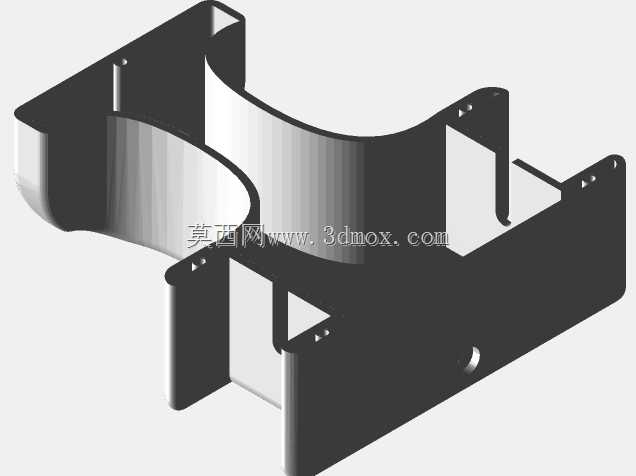

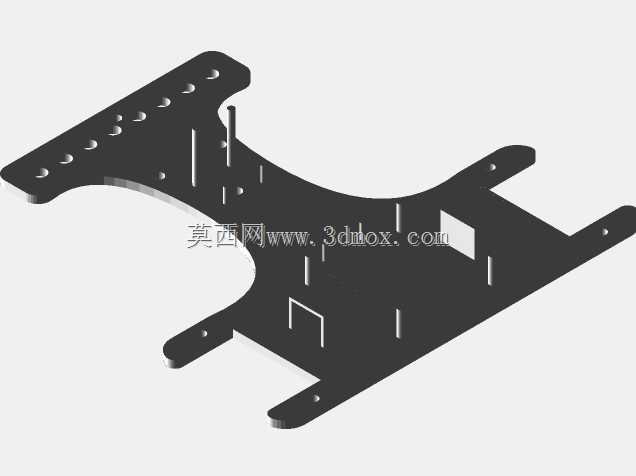

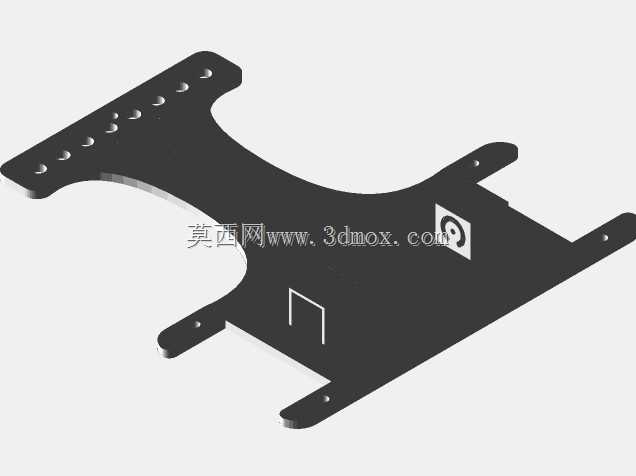

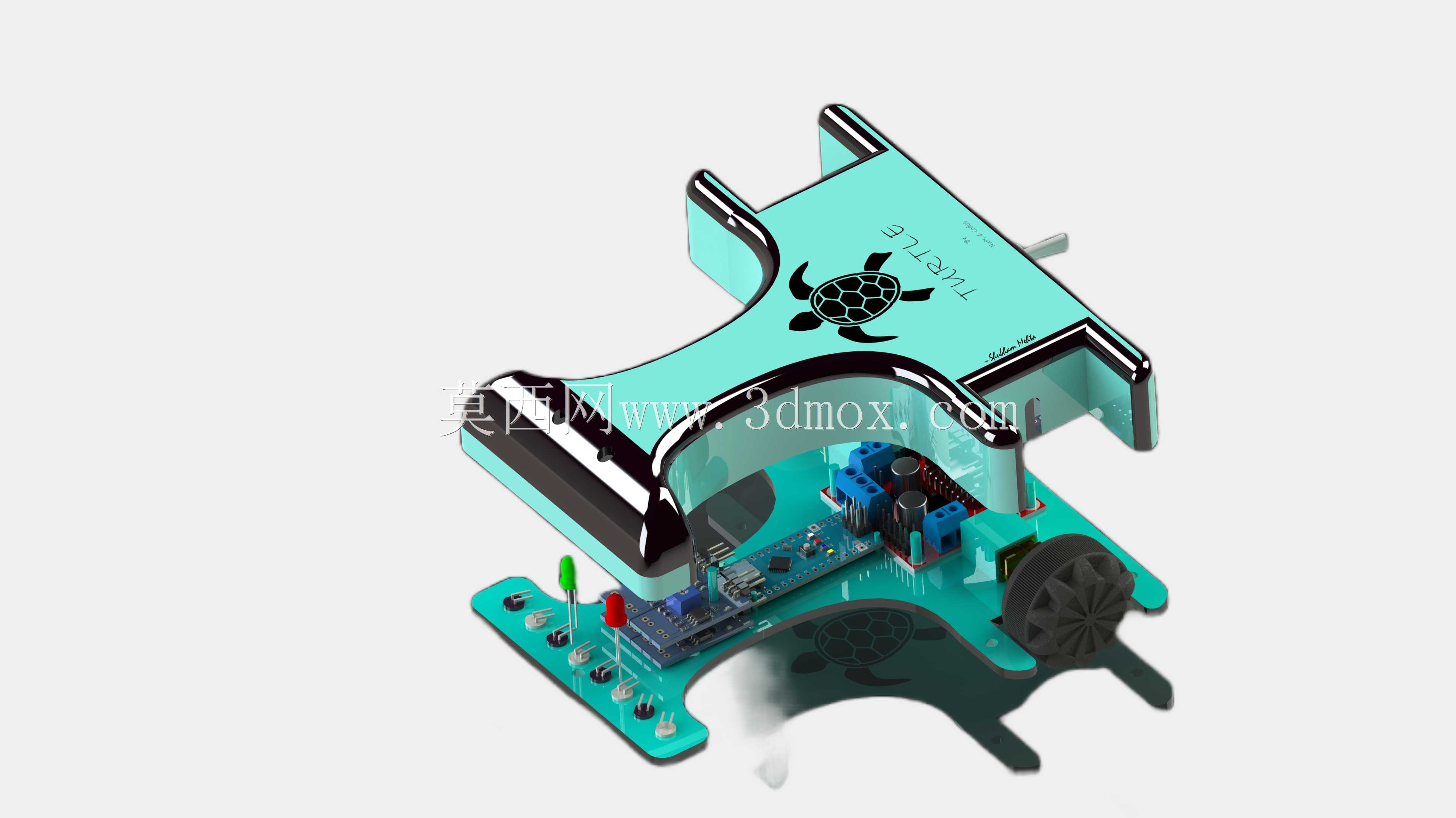

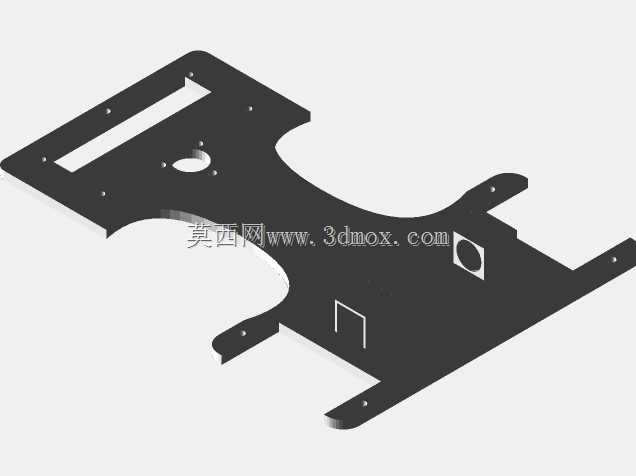

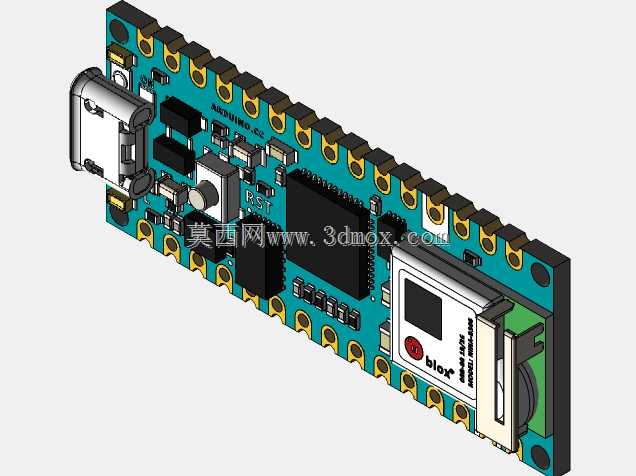

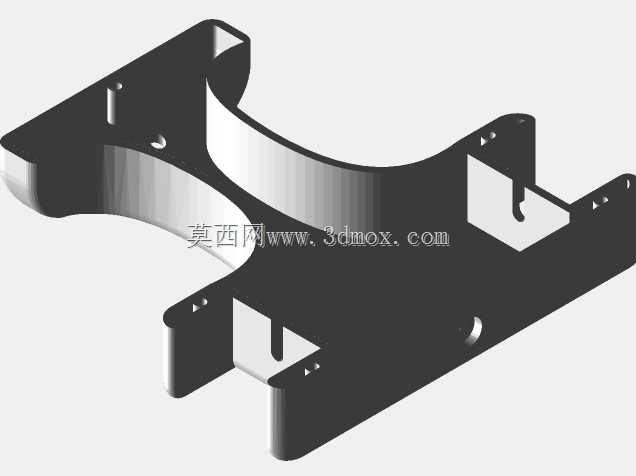

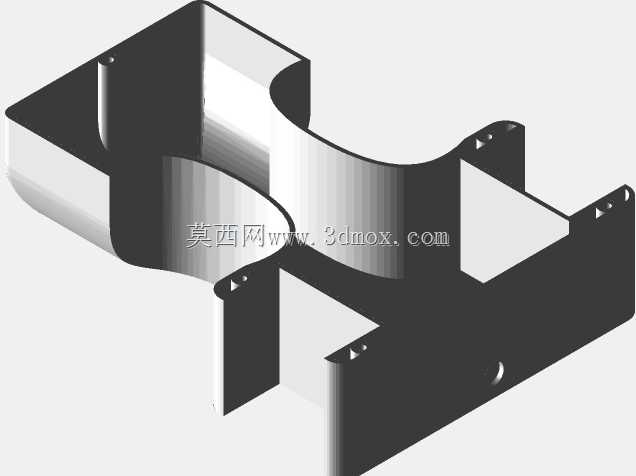

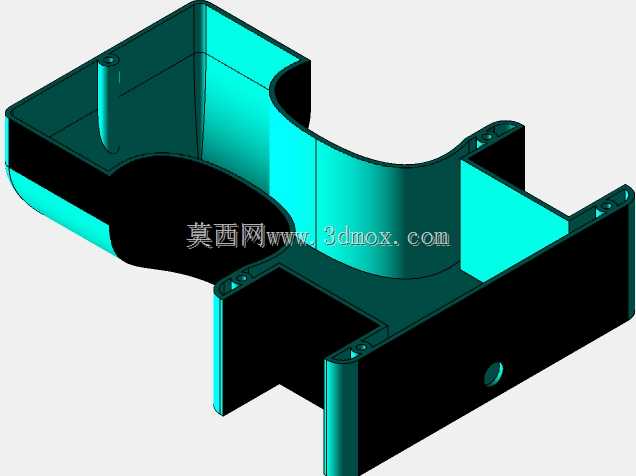

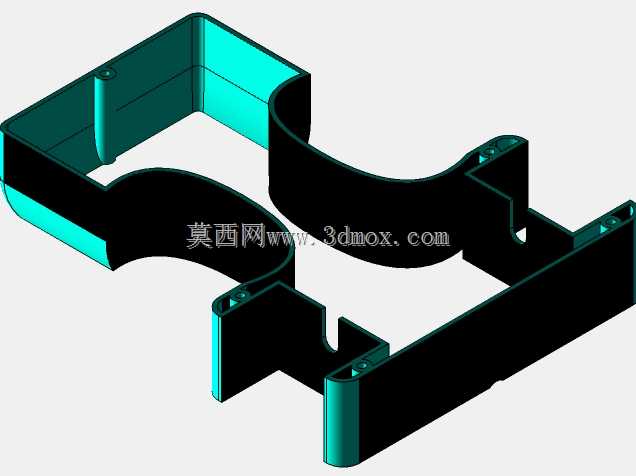

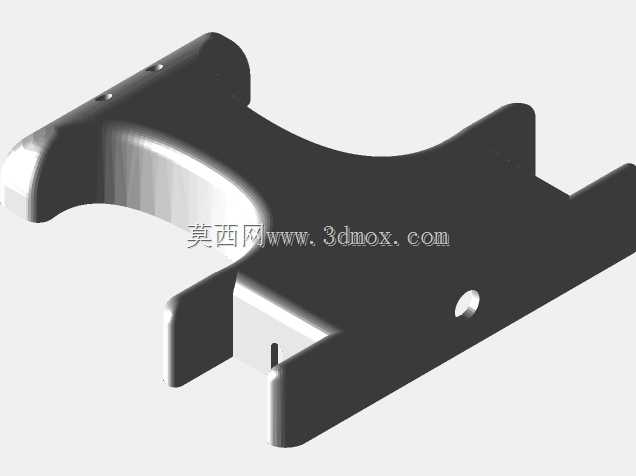

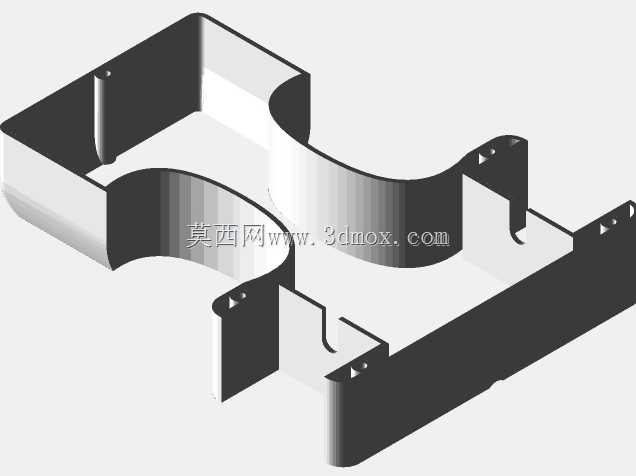

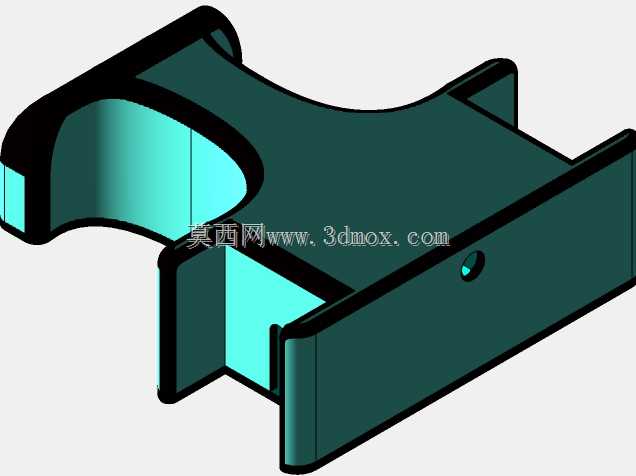

　　这套结构面向线迷宫求解竞速类小型移动机器人开发，核心承载件采用一体化钣金折弯构型，整体轮廓顺着迷宫穿行的低碰撞需求做了收边处理，前端两侧伸出的窄边安装耳用于布置前端巡线传感器组，中部大跨度弧形镂空区域为轮系、驱动电机与主控电路板预留出充足装配空间，后端带密集安装孔的延展翼板可固定电池组、蓝牙通讯模块与状态提示元件。

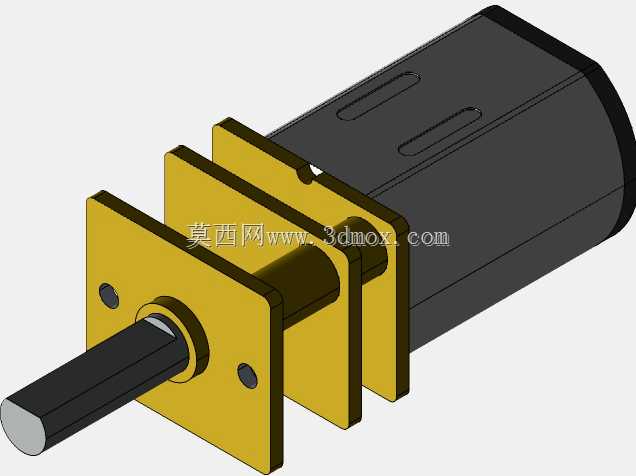

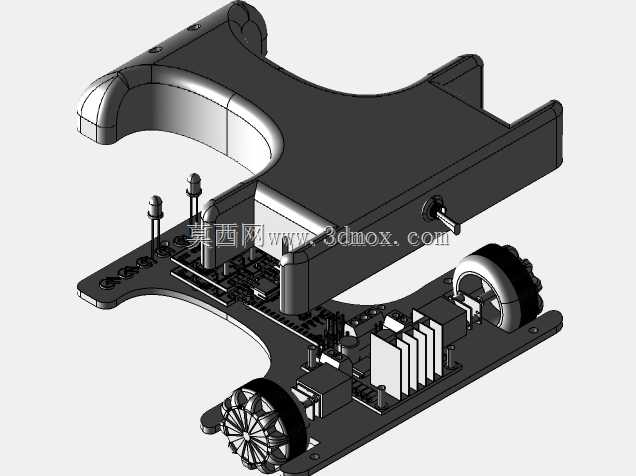

　　从实际赛场使用场景来看，线迷宫赛事要求机器人在宽度有限的连续折线巷道内完成自主路径记忆、最优路线回溯与高速冲刺，机架的外形边界直接决定整车过弯容错率：该机架所有外伸棱边均做了圆弧过渡，两侧最宽处尺寸控制在标准迷宫巷道宽度的三分之二以内，即使走行出现小幅偏航，机架侧壁也不会剐蹭巷道立壁，避免因摩擦阻力骤增导致轮体打滑丢步。机架板面分布的多组圆孔与长条形槽位并非冗余设计：圆孔用于穿装铜柱支撑上层主控板、下层驱动板，实现双层电控堆叠，充分利用竖直方向空间压低整车重心；长槽则为电机安装位提供前后调节余量，装配时可根据轮径公差调整两轮轴距，保证轮胎与迷宫地面的接触压力均匀，差速转向时不会出现单侧轮悬空的问题。

　　设计思路上完全摒弃了多块板材拼接的传统机架方案，单块钣金经激光切孔、数道折弯成型后，板面自带的多道垂直折弯筋直接充当加强结构，无需额外加装角码或加强筋，在1.5毫米板厚的前提下整机刚性足以承受高速急停的冲击载荷，整车重量也能控制在竞速赛事的重量限制区间内。板面预留的方形开口是电池走线与主控接线的穿线通道，线束可从机架夹层内规整布设，不会外露勾挂迷宫巷道壁。

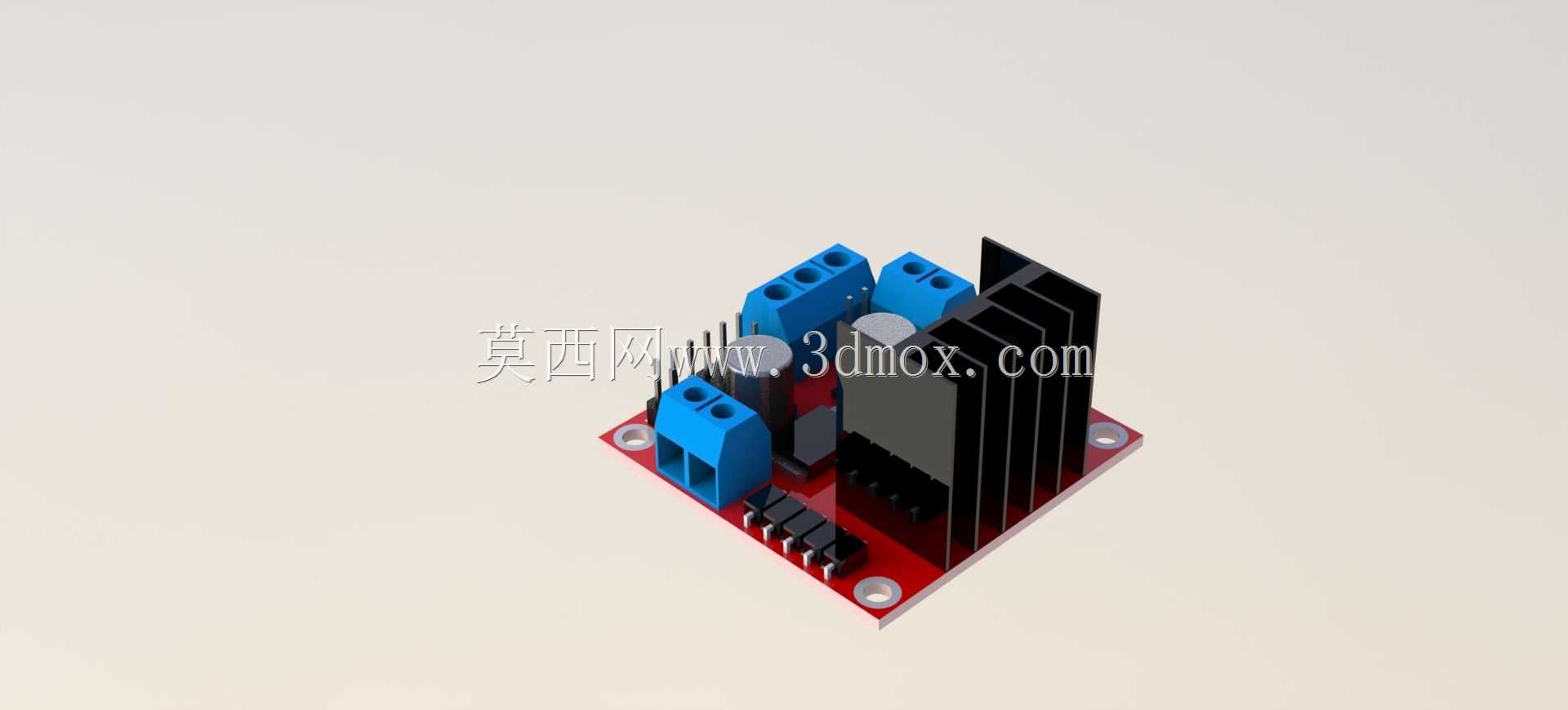

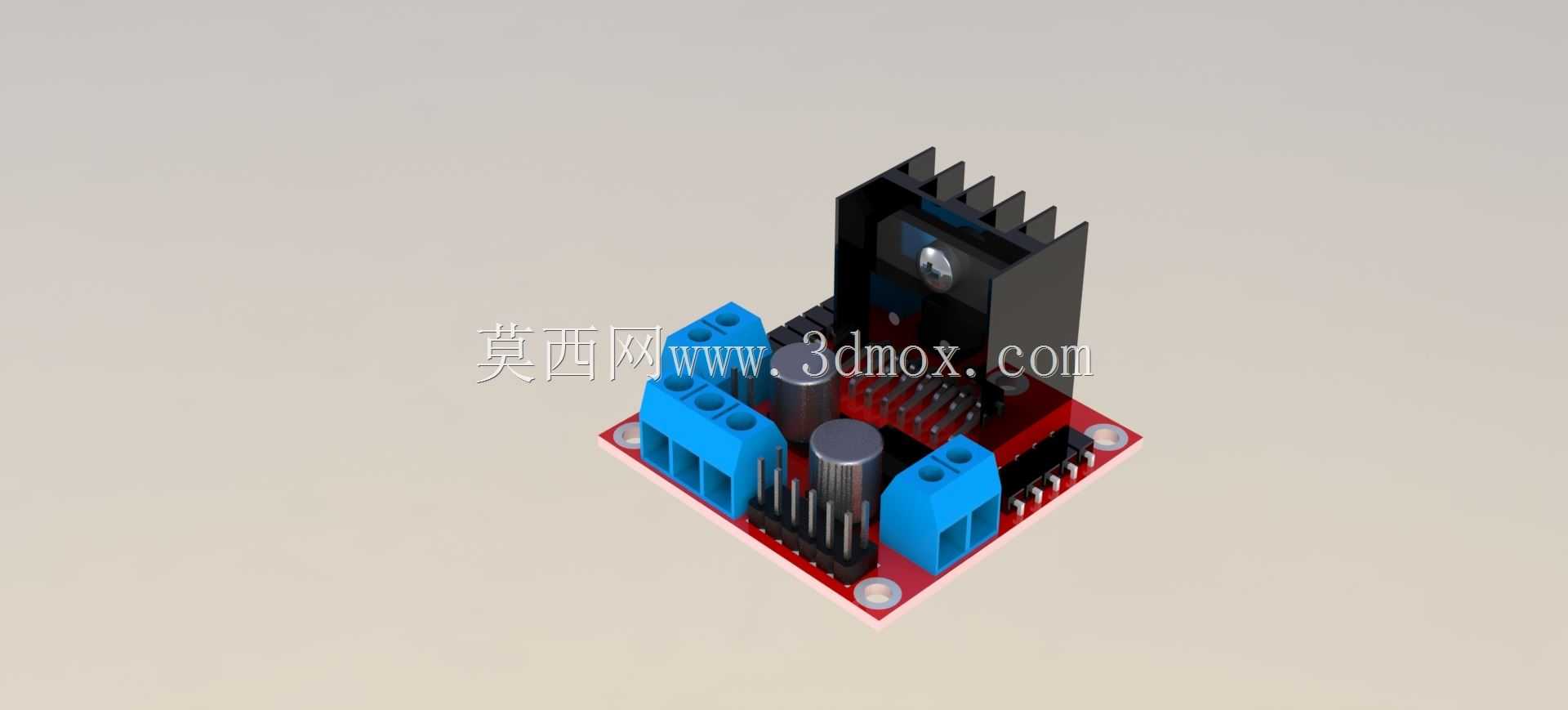

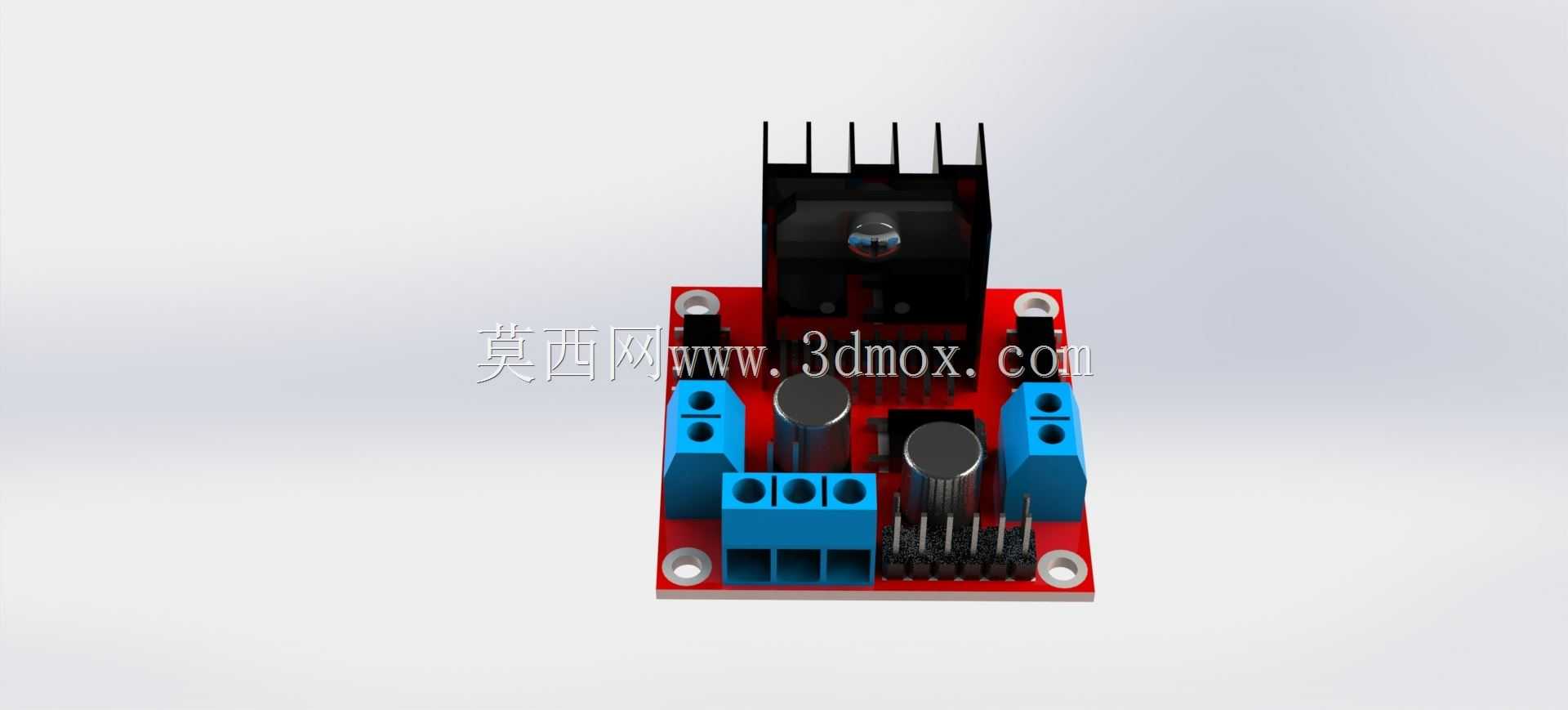

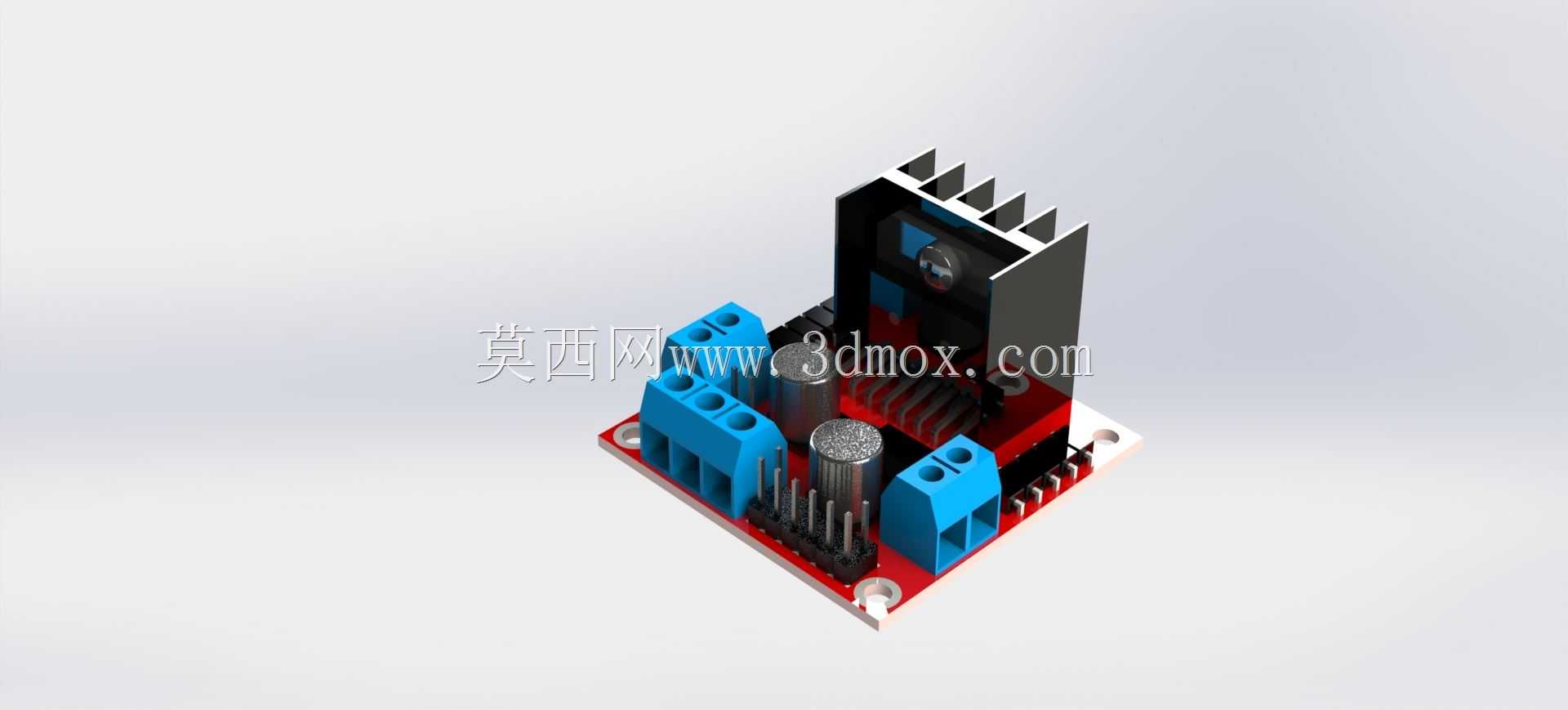

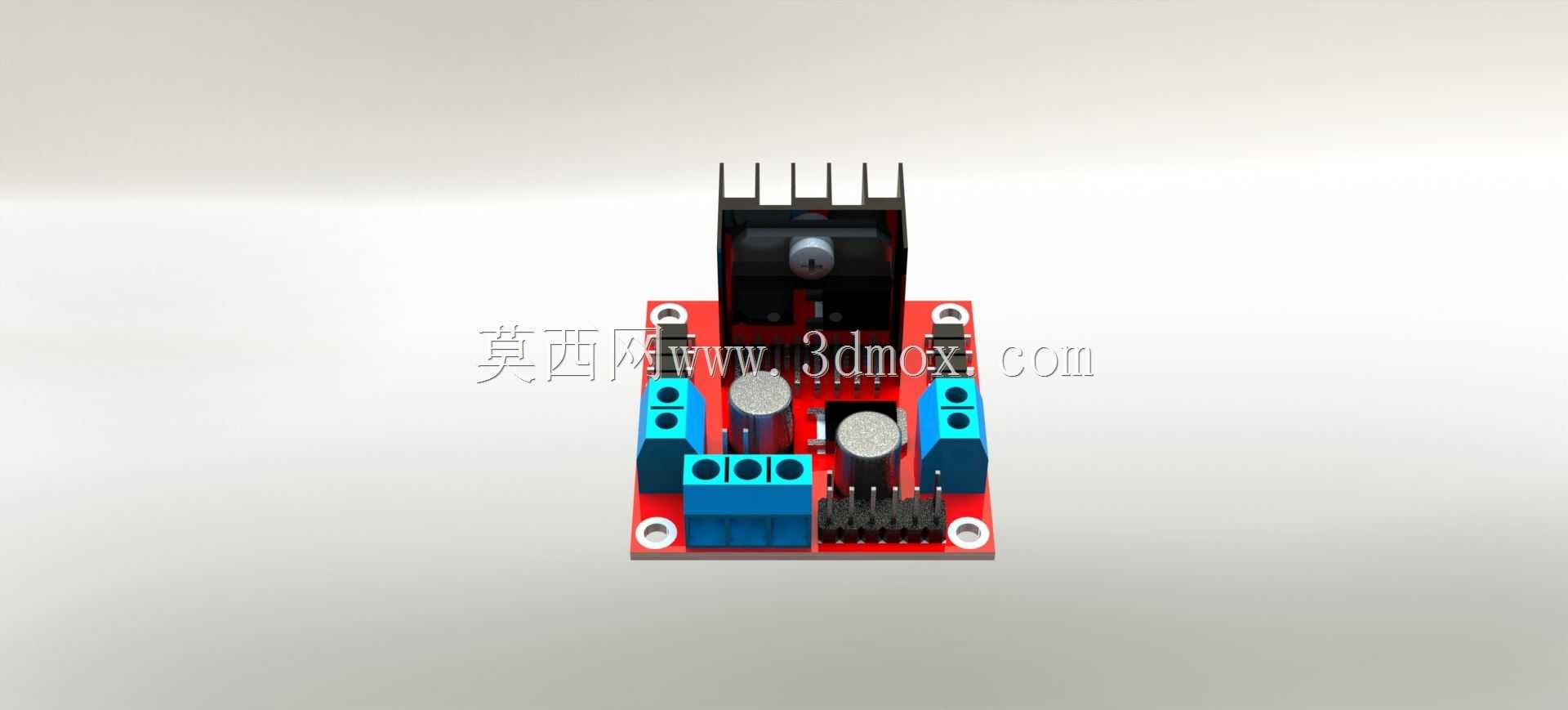

　　安装边界方面，机架底部折弯边的离地高度经过匹配，适配常用的30毫米直径微型驱动轮，轮轴中心线与机架板面的垂直距离刚好让轮体下半部分探出机架底面，上半部分藏入机架下方的预留空间，不会和板面发生运动干涉。前端两个安装耳的孔位间距适配市面主流的8路红外巡线传感器板，传感器探出机架前端的距离可通过铜柱高度调整，保证探头离地高度处于10到15毫米的最佳检测区间。后端翼板的孔位同时兼容两通道直流电机驱动板、常用的迷你锂电池固定座，扩展安装位还可加装顶部测距传感器，满足不同迷宫赛事的改装需求。

　　机架中部的弧形内凹轮廓专门为转向运动做了避让，当机器人以最小转弯半径原地差速转向时，轮胎的回转轨迹完全落在凹口范围内，不会摩擦机架本体。板面的所有安装孔位都做了沉台处理，锁付螺丝后螺丝头不会突出板面，上层堆叠的电路板可以平稳贴装，不会出现局部顶起导致的电路板形变。这类机架在批量加工时只需一次激光下料、折弯成型即可完成，无需后续铣削加工，加工成本低、一致性好，非常适合学生竞赛、机器人实训项目中小批量制作使用，装配时仅需准备对应长度的铜柱与自攻螺丝，即可快速完成整车机械部分的搭建，后续调试过程中拆装电控元件也无需拆解整个机架，维护调校效率远高于多件拼接式机架结构。
