双铰接平行联动摆臂传动构件

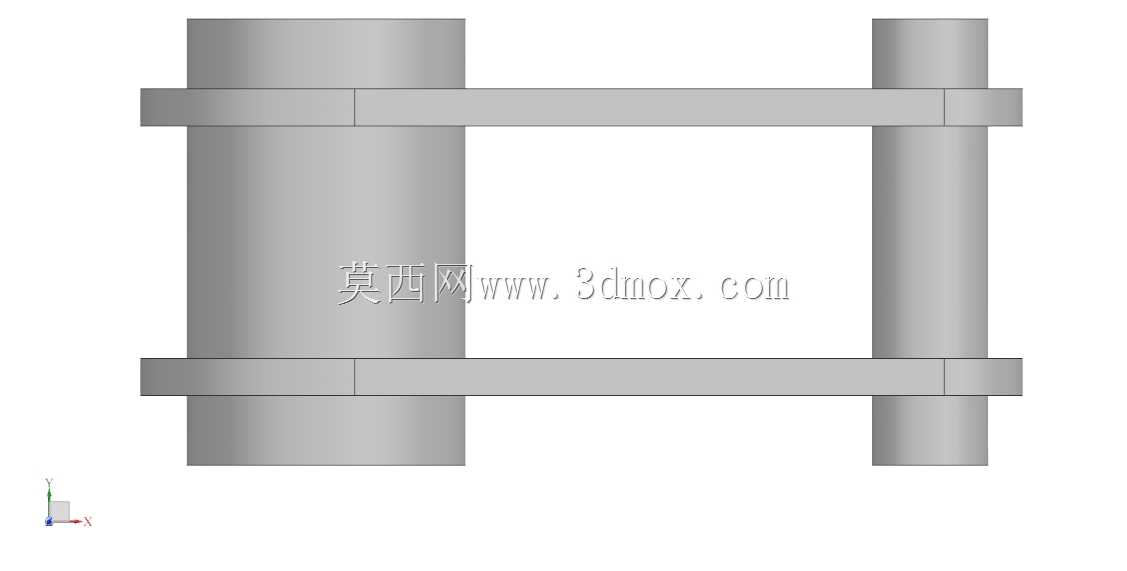

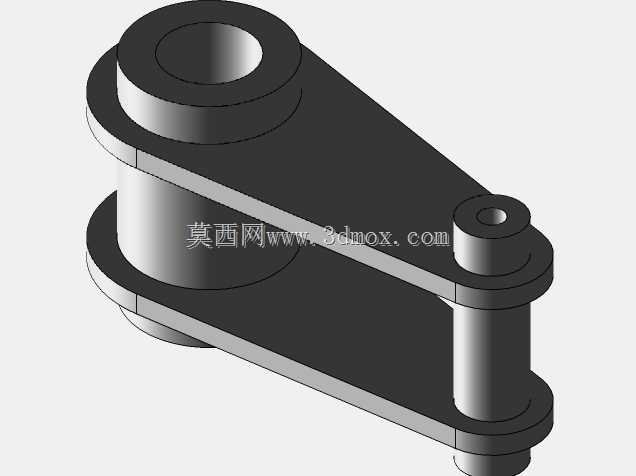

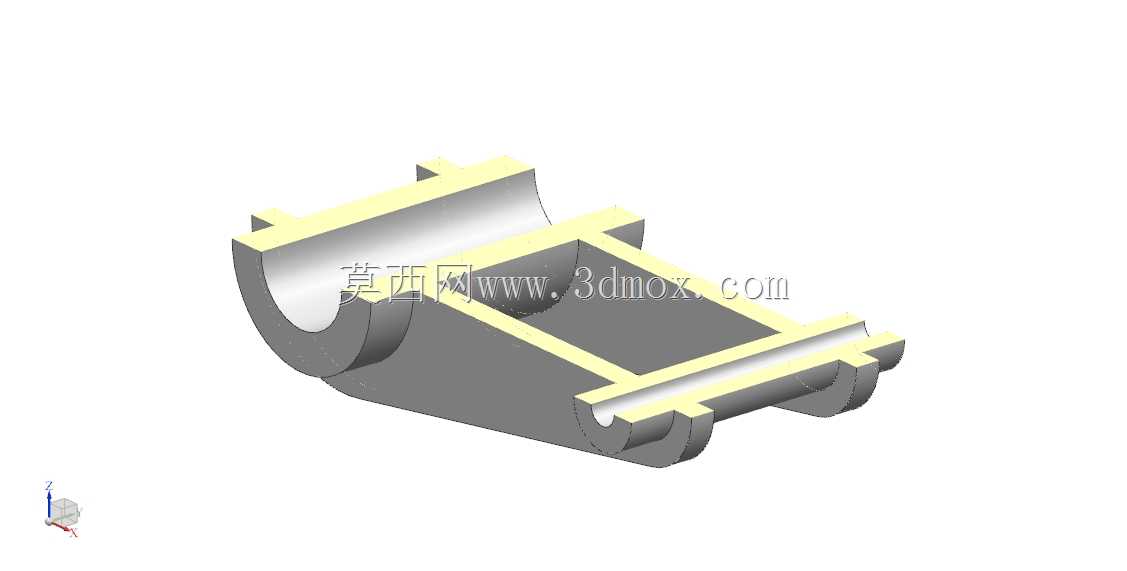

　　这套平行双板联动摆臂属于典型的平面连杆传动构件，整体采用上下两块轮廓一致的长条形连接板平行布置，板体一端设置大直径同轴铰接筒座，另一端延伸出小直径铰接端，小端下方贯穿一根立式圆柱销轴，销轴两端带限位轴肩，形成完整的双铰接运动副结构，在自动化输送线摆杆机构、轻工机械往复进给装置、夹具联动锁紧单元以及小型设备的行程转换连杆组中十分常见。

　　从实际设备用途来看，该构件承担两处铰接点之间的运动传递与轨迹约束功能：大端铰座通常对接设备固定机架或主动摆轴，作为摆臂的回转支点；小端销轴则连接从动滑块、拨叉或者执行端接头，主动端驱动摆臂绕大孔轴线往复摆动时，小端销轴会沿设定圆弧轨迹运动，把旋转摆动转化为从动件的直线推送、角度翻转或者间歇分度动作。上下双板的夹持式布局可以把从动接头夹在两板之间，销轴双侧受力，相比单板悬臂铰接结构，抗侧向偏载能力更强，运动过程中连接板不易发生扭转变形，铰接处的间隙晃动也能得到有效抑制。

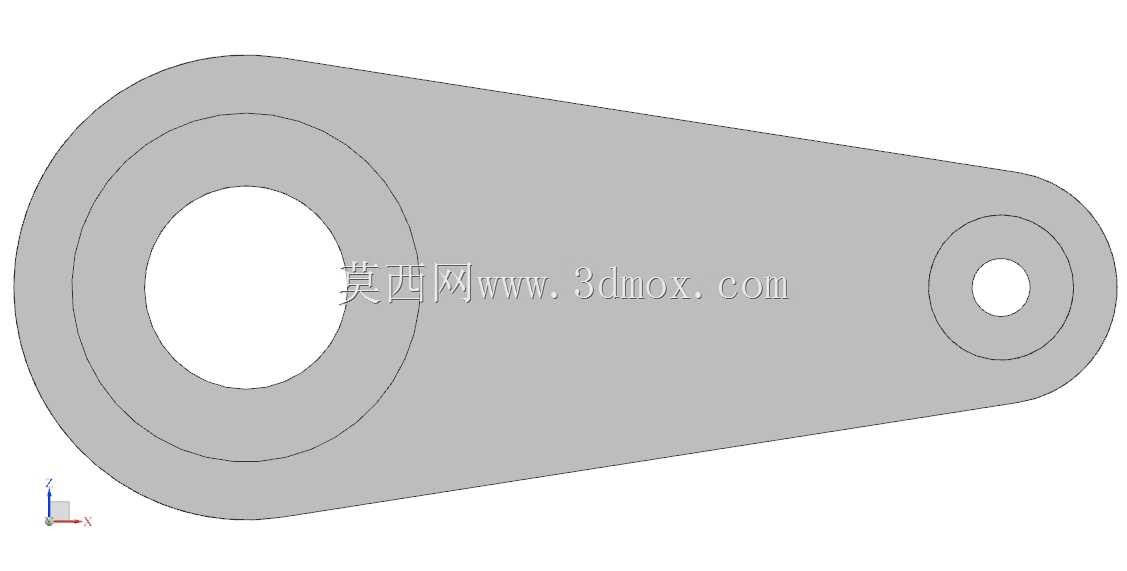

　　结构设计层面，两块连接板的外轮廓做了顺滑过渡：从大端圆筒外侧沿直线收窄延伸至小端，板边无尖锐转角，既减少了板材切割或机加工时的应力集中，也让臂体在摆动扫过周边空间时不会和相邻零部件发生剐蹭。大端铰接筒为上下贯通的同轴圆柱结构，内孔预留轴承或衬套安装位，筒壁厚度按照铰接支反力做匹配，能够承受径向载荷与少量倾覆力矩；小端的立式销轴与上下板的对应孔位形成轴孔配合，销轴两端的轴肩直径大于板上开孔，装配后可限制销轴轴向窜动，不需要额外加装复杂的轴向固定件就能保证铰接位置稳定。

　　建模过程中可以先绘制单侧连接板的拉伸轮廓，完成大端筒座、臂身板体与小端凸台的实体创建，再通过镜像装配得到上下平行的第二块板，最后调入立式销轴完成配合约束。建模时需要重点核对两处铰接轴线的平行度：大端铰孔轴线与小端销轴轴线必须保持严格平行，否则机构运动时会出现卡滞、别劲的问题；同时要校验上下两板的间距尺寸，该间距就是从动连杆接头的安装容纳空间，设计时需要给接头厚度两侧留出0.5~1mm的活动间隙，避免装配后夹死。外形边界方面，臂身长度为两铰接中心的中心距，这一尺寸直接决定从动端的摆动行程，大端筒的外径、总高度以及销轴的伸出长度都属于安装边界尺寸，在整机布局时要确认摆臂在整个摆动角度范围内，筒座外圆、臂板边缘、销轴端部都不会和机架、护罩或者其他运动部件发生干涉。

　　这类构件在方案设计阶段通常会先按传动行程反推两铰点中心距，再根据铰接处的受力大小确定筒座壁厚、销轴直径以及连接板厚度，建模完成后通过运动仿真模拟全行程摆动，检查轨迹是否符合执行端的动作要求，同时验证各配合面的间隙是否合理，为后续出工程图、加工衬套与销轴、完成实物装配提供完整的三维结构依据。
