带腰槽铰接支座三维结构设计

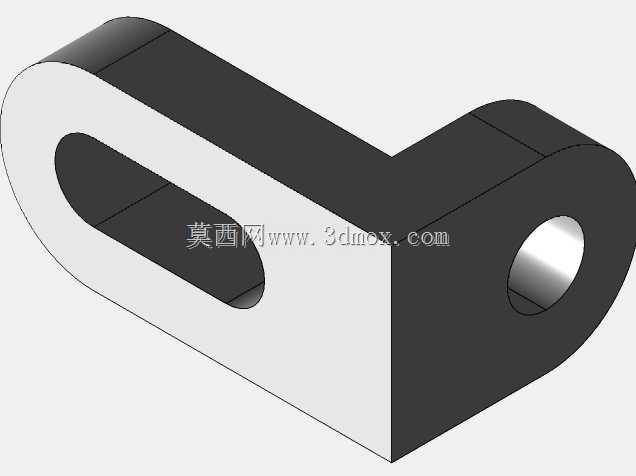

　　在轻工输送线、小型工装夹具以及可调式连杆机构的现场调试环节，经常会遇到一类需求：执行件的铰接中心需要在一段直线范围内微调，以补偿装配累积误差、适配不同工位的行程边界，同时铰接端还要承受径向载荷并保证销轴转动顺畅。本次拆解的这款弯臂式铰接支座，正是针对这类场景完成的结构件，整体采用等厚板材折弯式实体造型，没有复杂曲面，加工与建模逻辑都非常适合作为Creo参数化建模的入门练习载体。从外形轮廓看，零件主体分为两个功能区段：右侧为带完整圆孔的铰接耳段，左侧为开有长圆形腰槽的滑移调节段，两段通过直角弯折的臂身连为一体，臂身外侧做直角转折、内侧保留平直过渡面，整体壁厚均匀，不存在局部突变的厚大截面，铸造或铣削加工时都能有效控制应力集中与变形。

　　先看右侧铰接端：圆柱孔贯穿耳块厚度方向，孔口两端保留平整贴合面，用于和配套连杆叉头的两侧端面贴合，销轴穿入后可形成回转副，耳块的外轮廓做成与孔同轴的半圆柱面，既减少了端部多余材料，也避免了尖角在装配时与周边护板发生干涉。耳块与长臂衔接的根部做了实体加厚过渡，载荷从销轴传递到耳块后，可顺着臂身方向均匀扩散，不会在转角处出现应力断层。再看左侧调节段：长圆形腰槽沿臂身长度方向贯通，槽的两端为半圆弧，圆弧直径与槽宽相等，这种结构允许锁紧螺栓穿过腰槽后，在槽长范围内任意调整支座的固定位置，当设备工位切换、连杆中心距需要微调时，松开螺栓即可滑动支座，调整到位后直接锁紧，无需重新加工定位孔，非常适合多品种小批量生产线的快速换型需求。

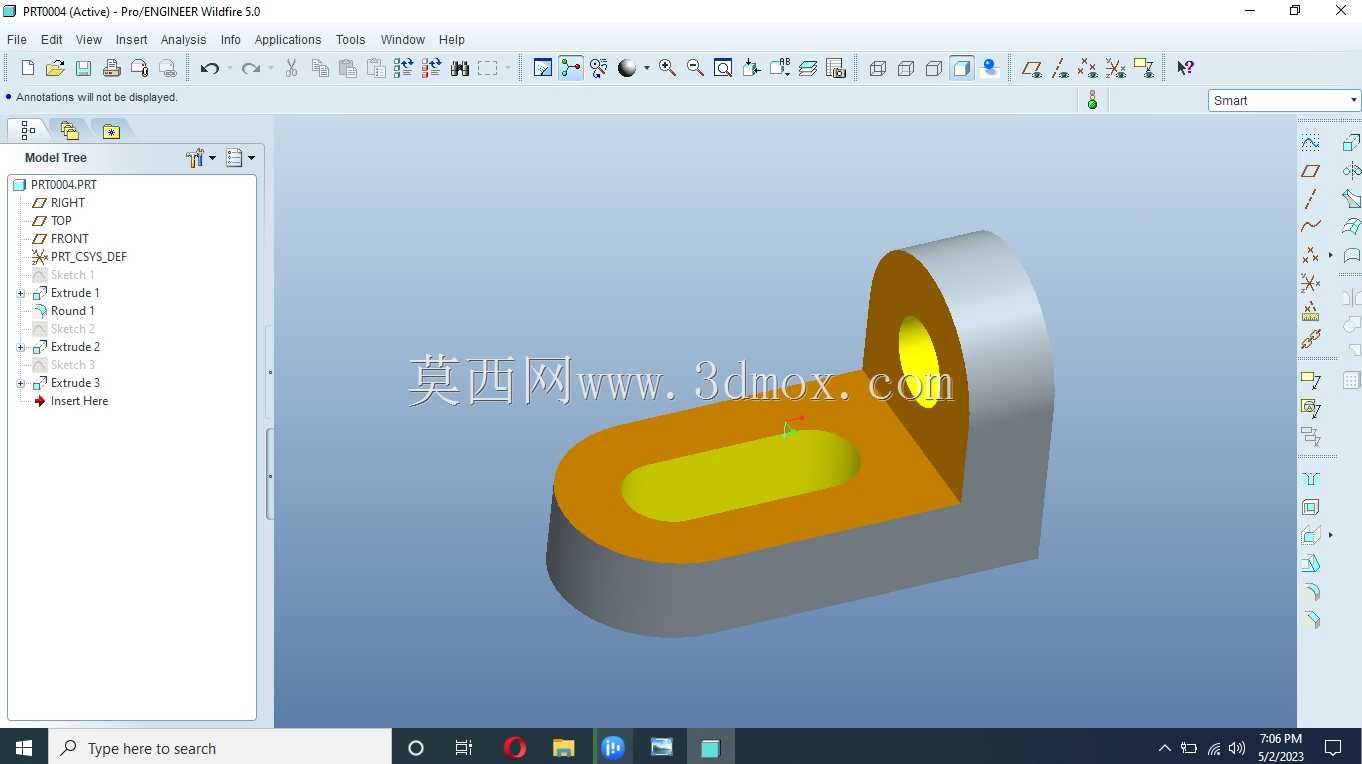

　　腰槽外侧的端部同样做成半圆弧轮廓，和槽端圆弧同心，让端部壁厚保持一致，避免锁紧时局部应力过高导致端部涨裂。建模过程中可以先在草绘环境绘制主体的俯视外轮廓，将右侧圆孔、左侧腰槽的轮廓一次性约束到位：腰槽的两个半圆弧中心标注可调间距，圆弧半径和槽宽做相等约束，右侧铰接孔标注基准直径，外轮廓半圆弧和内孔做同心约束，后续如果需要调整铰接孔径或者调节行程，只需要修改对应尺寸参数，整个实体特征即可同步再生，这也是参数化设计在这类通用支座上的典型优势。完成草绘后使用拉伸命令生成主体厚度，再对弯折根部的棱边做轻微倒角处理，去除锐边毛刺。从安装边界角度考虑，这类支座在装配时需要预留三类空间：首先是右侧铰接端的径向回转空间，要保证配套连杆绕销轴摆动时，

　　连杆外壁不会和臂身上表面发生碰撞，设计阶段需要按照连杆的最大摆角扫掠出运动包络，核对包络和支座实体的间隙；其次是左侧腰槽的调节行程空间，腰槽两端要预留螺栓头和垫圈的放置位置，调整到极限位置时螺栓不能超出支座端部轮廓；最后是厚度方向的装配间隙，支座两侧分别和固定机架、活动连杆贴合，需要保证销轴长度、锁紧螺栓长度和整体叠层厚度匹配，避免出现锁紧后连杆夹死无法转动的情况。受力层面，这类支座通常承受连杆传递的径向拉力和小幅弯矩，铰接孔处属于主要承载区，建模时可以重点关注孔壁到外圆的壁厚、孔壁到臂身过渡处的截面厚度，腰槽段的受力则集中在槽的两侧侧壁，锁紧后侧壁和螺栓杆部接触，传递滑移方向的限位力，因此槽两侧的实体宽度不能过窄，否则锁紧时容易出现侧壁变形。整体结构没有冗余特征，每一处轮廓都对应实际装配需求：圆弧端部用于去应力与避空，贯通孔用于安装销轴，长腰槽用于位置微调，直角弯臂用于错开两个安装点的高度差，在手动工装、轻工机械、输送挡停机构里都能见到同类结构的应用。
