发动机配气机构气门挺杆三维结构

　　在往复式内燃机的配气系统里，气门挺杆是凸轮轴与气门组之间最直接的运动传递构件，它的工作状态直接决定气门开启升程、开启持续角以及落座冲击特性。这套三维结构完整还原了挺杆从顶端球头接触端到底部承压端面的全部外形特征，可用于发动机配气机构运动校核、零部件干涉检查以及装配工艺演示。

　　从实际装机场景看，挺杆布置在气缸体或气缸盖的挺杆孔内，下端面与凸轮轴的凸轮型线保持贴合，上端通过球头结构与推杆、摇臂或者直接与气门尾端形成运动衔接。凸轮转动时，凸轮轮廓的升程段推动挺杆沿导向孔做直线往复运动，再经由推杆和摇臂把位移放大后克服气门弹簧预紧力，驱动气门开启；凸轮基圆段则依靠气门弹簧的回弹力，迫使挺杆下端始终贴紧凸轮表面，保证气门按配气相位准时关闭。挺杆在整个循环中承受凸轮接触区的高频交变压应力，同时在导向孔内承受侧向分力带来的滑动摩擦，因此其外形过渡、端面形状和配合间隙都需要在结构设计阶段反复校核。

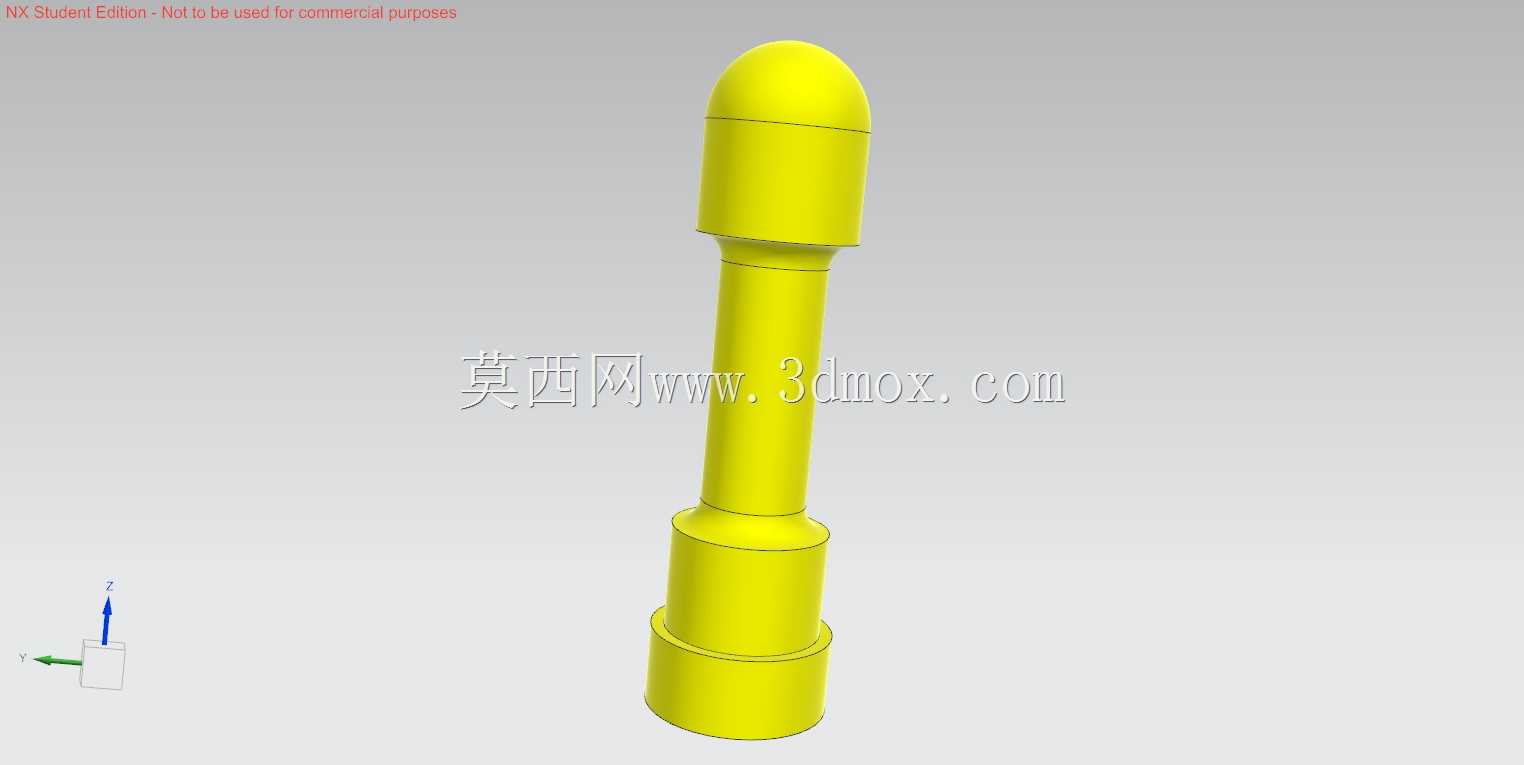

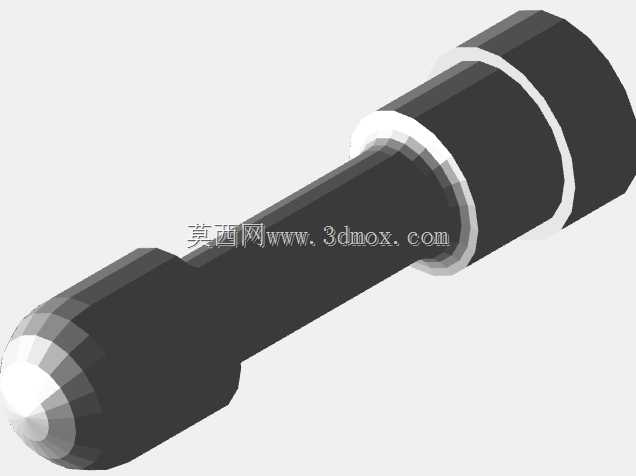

　　该模型的外形采用分段式回转体布局：最顶端为半球形接触头，球面轮廓用于和推杆端部的凹球座形成自位配合，允许推杆在摇臂摆动过程中产生微小角度偏摆，避免刚性接触造成边缘应力集中；球头下方设置一圈环形退刀台阶，既方便球面磨削加工时的刀具退避，也为推杆座提供轴向定位边界。中间段为细长杆身，杆身直径明显小于上下两端，这种缩径设计可以在保证挺杆整体刚度的前提下显著降低往复运动质量，减小凸轮升程段加速时的惯性力，对高转速发动机的配气系统动力学特性尤为重要。杆身向下过渡为直径逐级增大的承压段，最下端为较粗的圆柱承压体，底部大直径端面用于和凸轮轮廓形成面接触，增大接触面积、降低赫兹接触应力，同时较粗的下段在挺杆导向孔内拥有更长的支承跨距，能够抑制挺杆在高速往复过程中出现倾斜和卡滞。

　　建模过程中各段之间均采用圆角或锥面过渡，没有尖锐转角，这与实际零件的加工工艺保持一致：挺杆毛坯多采用合金钢材经模锻或冷挤压成型，后续通过整体淬火或端面渗碳处理获得表面高硬度，心部则保留足够韧性承受冲击载荷。三维结构里特意保留的台阶位置，对应实物上的磨削止动区和热处理装夹定位面，工程师在进行工程图导出时，可以直接依据这些回转轮廓标注各段直径、球面半径、端面平面度以及各轴段的同轴度要求。

　　安装边界方面，挺杆杆身与机体导向孔之间采用小间隙滑动配合，间隙过大会导致挺杆横向摆动、产生噪声并加速凸轮偏磨，间隙过小则在热机状态下容易因热膨胀出现卡滞，因此模型中杆身直径与下段承压体直径的差值，直接决定了导向衬套的有效支承长度。下端承压端面的直径需要与凸轮基圆半径、凸轮宽度匹配，确保凸轮在整个升程区间内接触面始终落在挺杆端面范围内，避免边缘接触引发点蚀。顶端球头的球心位置决定了推杆的运动支点，在配气机构运动学仿真中，需要以该球心为跟踪点，计算从凸轮型线到气门升程的传递比，进而核对气门最大升程、气门重叠角以及活塞与气门之间的避碰间隙。

　　在结构选型层面，这种刚性筒状挺杆多用于商用柴油机、小型通用汽油机以及工业固定动力机组，相比液压挺杆，它结构简单、工作温度范围宽、不存在油压失效风险，但需要在装配时预留气门间隙，并在使用过程中定期检查调整。三维模型中各轴段的比例关系，也直观体现了刚性挺杆在刚度、质量与接触强度之间的平衡思路：细长杆身减重、粗短底座承压、球头顶端自位，三者组合起来完成凸轮旋转运动到气门直线运动的可靠转换。
