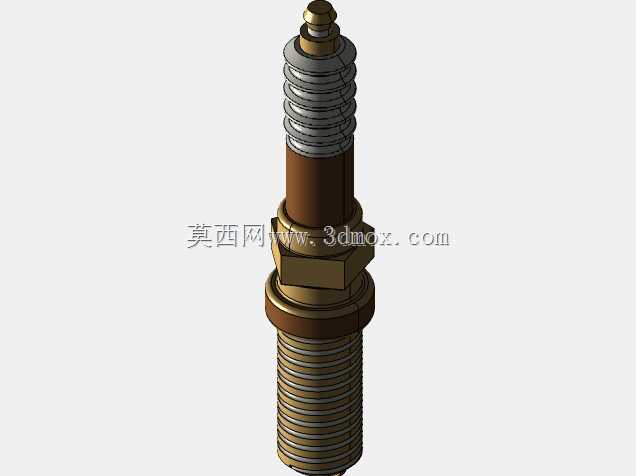

汽油发动机点火火花塞结构三维数模

　　该三维数模围绕汽油发动机点火系统中的火花塞展开，完整还原了接线端子、陶瓷绝缘体、金属壳体、六角拧装面、密封垫圈、螺纹段以及端部电极等关键结构。火花塞在整机中的位置通常位于气缸盖燃烧室上方，其核心任务是将高压点火能量引入燃烧室内，并在侧电极与中心电极之间形成稳定火花，从而点燃压缩后的可燃混合气。对于结构设计人员而言，这一部件虽体积不大，却同时涉及电气绝缘、高温密封、螺纹装配、热负荷传递和燃烧室内几何干涉等多个工程问题。

　　从实际装车场景看，火花塞下端螺纹段旋入气缸盖对应孔位，端部电极伸入燃烧室指定深度，金属壳体通过螺纹和密封面承担定位与散热作用；上部陶瓷绝缘体突出于气缸盖罩附近，接线螺母与点火线圈或高压阻尼线相连。模型中可见多段阶梯外形：顶端为较小的接线端子，向下依次是绝缘瓷体、滚压或装配形成的金属收口区域、六角扳手受力面、密封垫圈以及较长的圆柱螺纹。该布局并非单纯外观造型，而是与装配路径、工具空间、绝缘距离和热流方向直接相关。

　　建模时需要重点控制螺纹公称尺寸、螺距、螺纹有效旋合长度以及六角对边尺寸，因为这些边界决定了火花塞能否顺利装入缸盖，也决定了套筒工具在发动机舱狭窄空间内是否具有足够摆动余量。密封垫圈所在平面应与缸盖安装面保持明确的轴向关系，端部电极伸入燃烧室的长度不能与活塞顶面、气门头部或缸盖凹腔发生运动干涉。若在整机布置阶段忽略这些边界，即使单个零件外形合理，也可能在装配或发动机运转时产生碰擦风险。

　　陶瓷绝缘体部分承担高压电极与金属壳体之间的绝缘任务，其表面多道环形肋结构用于增加爬电距离，避免高压沿瓷体表面击穿。数模中将这些环肋连续表达，有利于在后续渲染、剖面检查或教学演示中清晰展示绝缘路径。金属壳体中段的六角结构用于施加规定拧紧力矩，下部螺纹则负责将零件固定在缸盖上，并把部分热量从燃烧室区域传导至缸盖冷却系统。端部中心电极与侧电极之间保留点火间隙，该间隙虽小，却直接影响点火可靠性、冷启动性能和燃烧稳定性。

　　在发动机开发流程中，火花塞选型通常与燃烧室形状、压缩比、喷油或化油方式、冷却水温、缸盖材料以及点火线圈能量相匹配。热值较高或较低的火花塞会影响瓷体温度和自清洁能力：温度过低容易积碳漏电，温度过高则可能引发早燃。三维模型虽然不直接包含材料热物性参数，但其外形分段、壳体接触面积和伸入深度为热管理分析、装配校核及维修工具设计提供了几何基础。

　　该数模也适用于发动机教学、维修培训和设备展示。通过剖切或透明显示，可以观察高压电流从接线端进入中心导体、穿过陶瓷绝缘体并在电极间隙处跳火的结构逻辑；通过装配体检查，可以验证缸盖孔、点火线圈护套、高压线束接头与火花塞上部之间的空间关系。对于逆向建模练习而言，零件包含回转体、螺纹、六角面、垫圈、折弯侧电极和细小端部特征，能够较好地训练特征顺序规划、同轴度控制和局部细节处理能力。

　　整体结构采用沿轴线堆叠的典型布置，各段直径变化明显，既满足电气绝缘与机械装夹需求，也兼顾发动机舱内的拆装可达性。模型在外形上保留了金属壳体与陶瓷绝缘体的材质分区，便于后续进行爆炸视图、工艺说明或装配动画制作。
