下肢假肢康复辅具结构设计

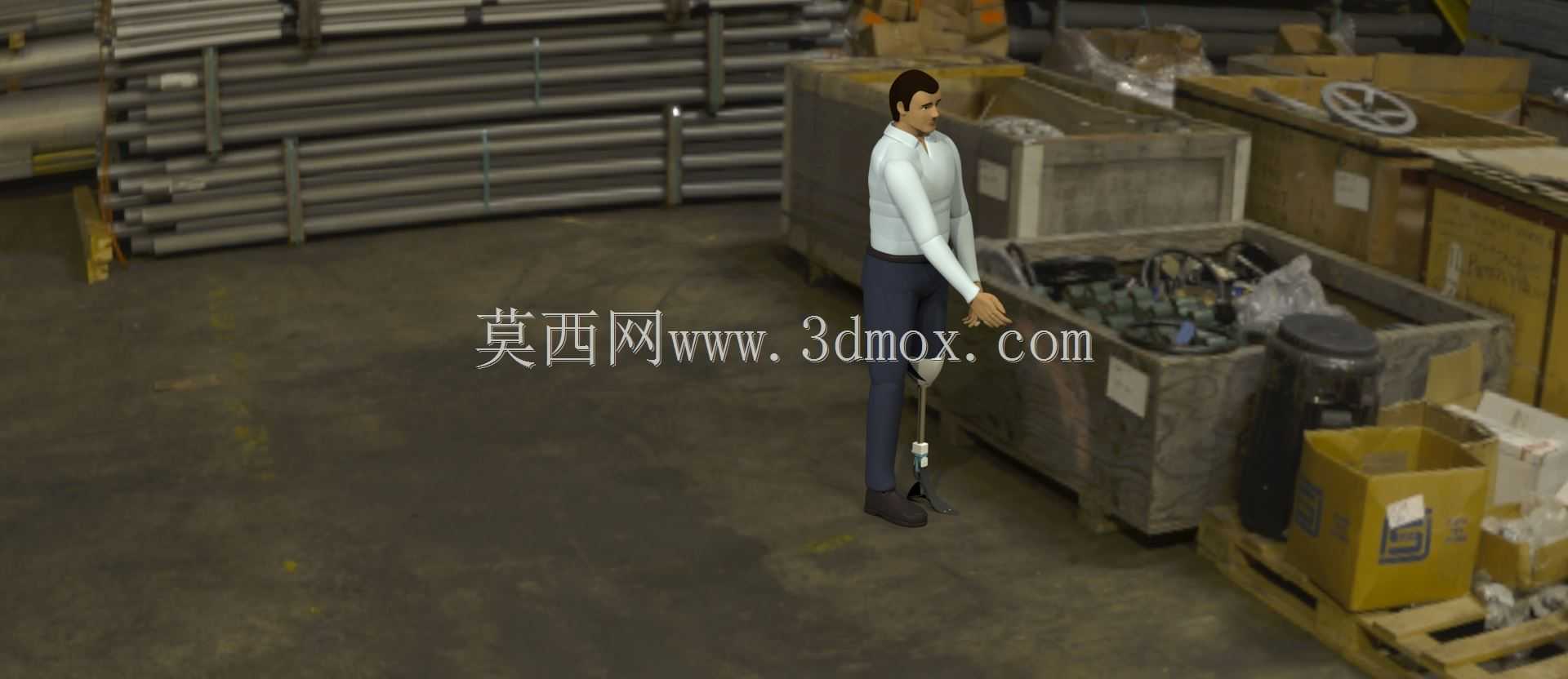

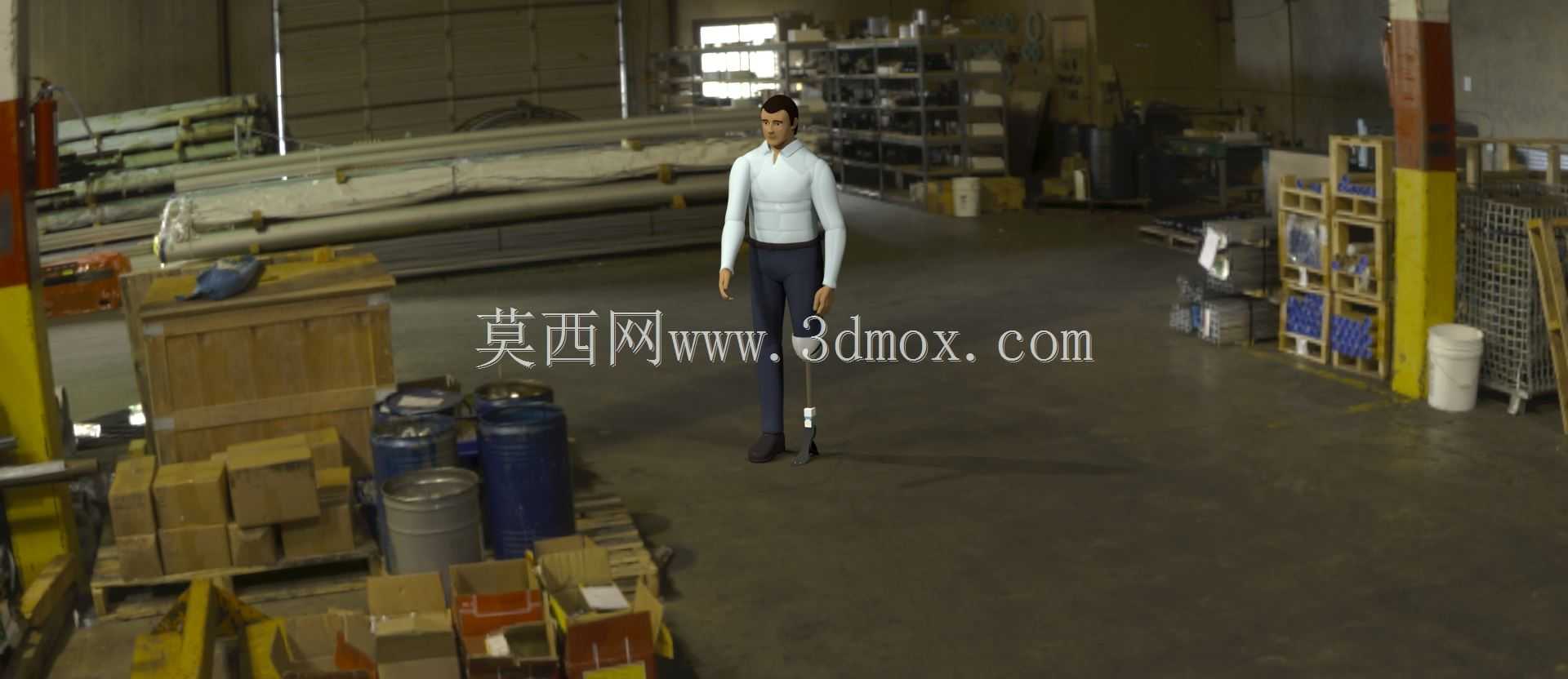

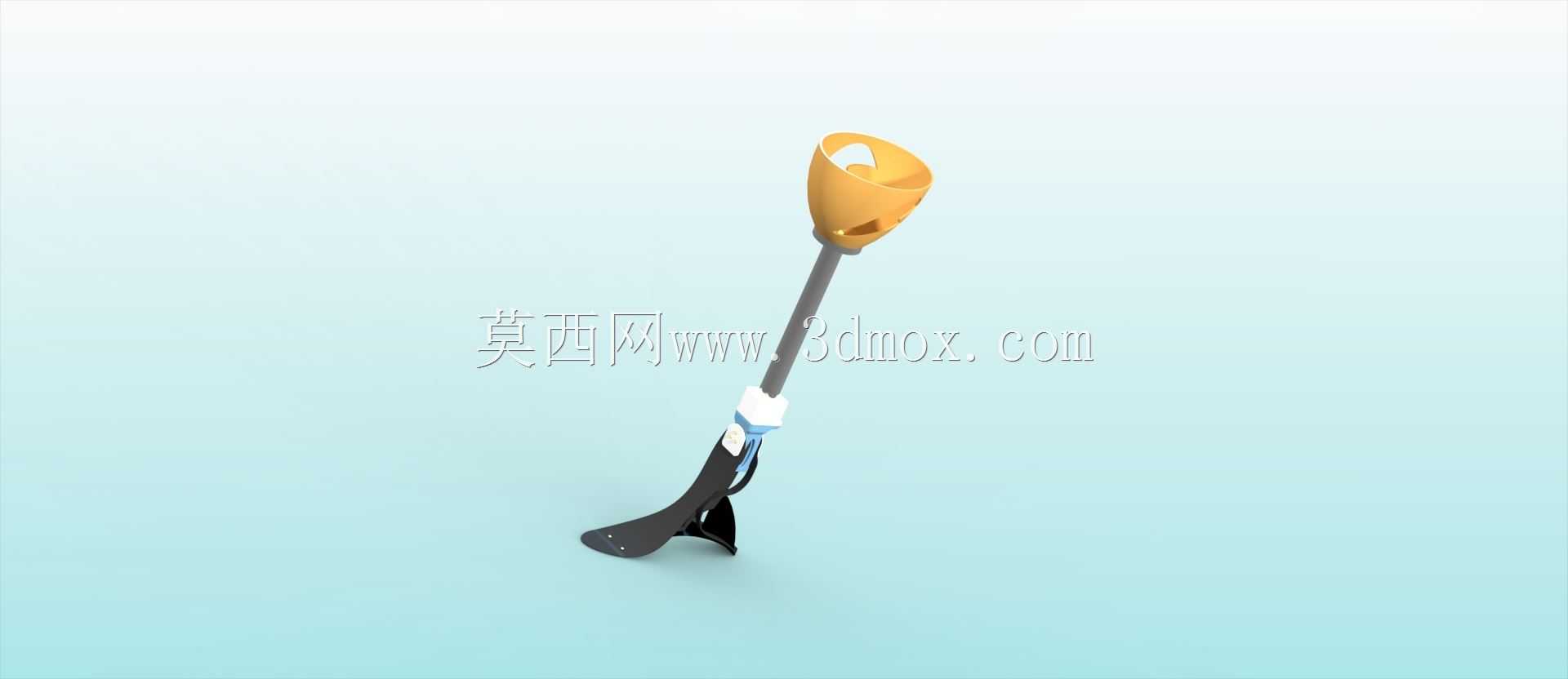

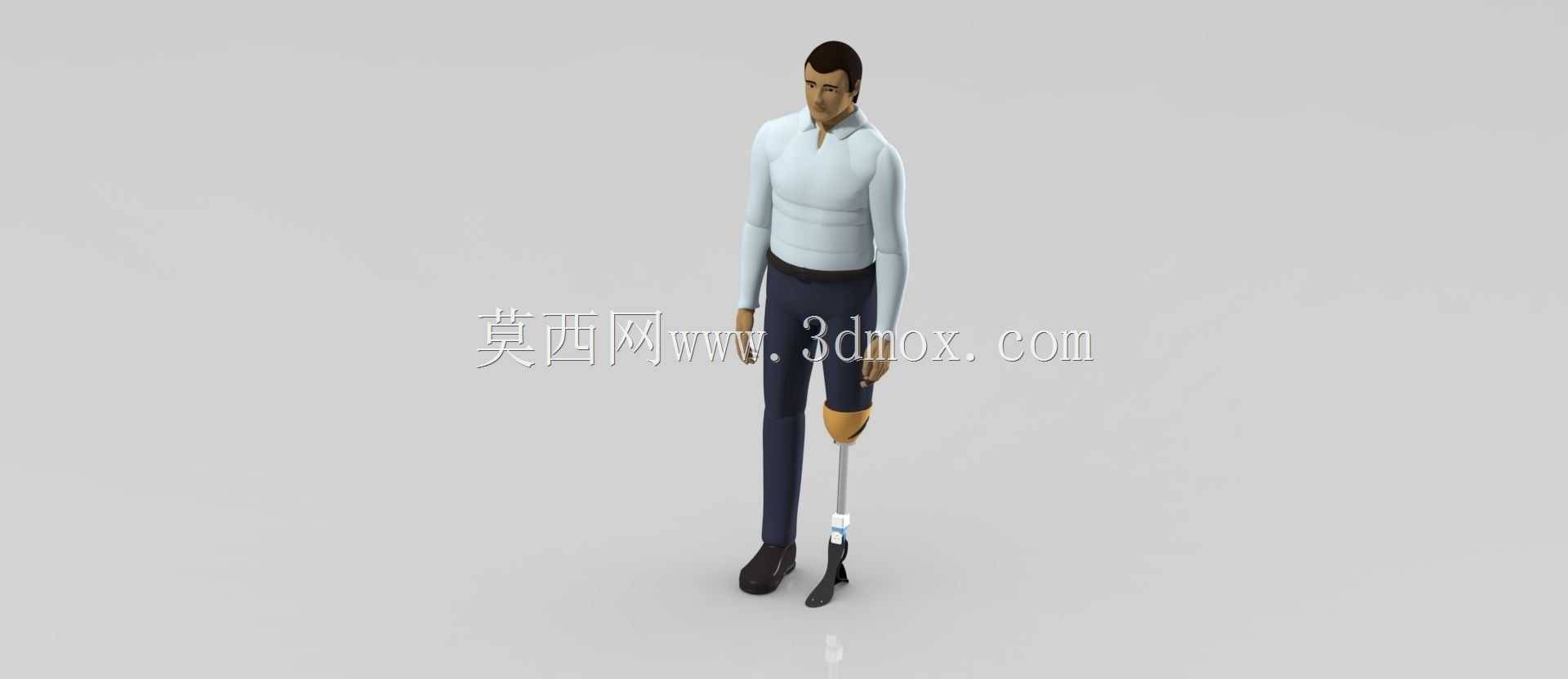

　　下肢假肢作为行动功能重建的核心康复辅具，其结构设计需要同时兼顾人体工学适配、力学承载可靠性、行走步态自然度与长期使用耐久性，本次建模的下肢假肢结构覆盖接受腔、连接支杆、踝关节调节组件与仿生足端四个核心功能段，完整还原了量产民用假肢的典型装配逻辑与结构细节。

　　从临床应用场景来看，该类假肢主要服务于小腿截肢患者的日常平地行走、短距离上下坡与常规室内外活动场景，区别于专业运动假肢的高刚度碳纤维构型，这款通用型假肢采用模块化分段设计，可根据患者残肢长度、体重等级与活动能力分级调整支杆有效长度与踝关节阻尼参数，适配身高区间覆盖150cm至185cm的成年使用者，额定承载按照日常民用辅具的常规安全余量设置，可满足体重100kg以内使用者的日常行动需求。

　　结构设计的核心起点是顶部的接受腔部件，该部分为与患者残肢直接接触的承载界面，建模时采用上口扩口、下口收窄的锥形曲面构型，内腔曲面预留了软组织衬垫的安装厚度，腔壁开设的侧向镂空槽一方面用于穿戴时的残肢透气散热，另一方面可通过束紧带调整腔体内径，适配残肢围度的小幅波动。接受腔底部预留标准锥形连接接口，可与中间的主支撑支杆快速锁紧对接，接口处设置周向定位卡槽，避免行走过程中支杆与接受腔发生相对转动，接口端面预留密封垫安装槽，防止日常使用中汗液、灰尘进入连接缝隙造成卡滞。

　　中间段主支撑支杆采用变径杆状构型，上段为细径轻质合金段，用于传递轴向载荷并控制整体重量，中段设置高度调节锁套，通过销钉定位实现每档10mm的长度调节，总调节行程可达80mm，可在临床适配时根据患者残端到地面的高度快速调整整体假肢高度，避免双侧下肢长度差引发的骨盆倾斜与步态异常。支杆下段集成踝关节角度调节组件，该组件采用铰接转轴配合弹性阻尼块的结构，可在足跟触地阶段提供15度范围内的跖屈缓冲，在足尖蹬地阶段提供背屈助力，抵消行走过程中地面的冲击载荷，阻尼块的安装位置预留更换空间，可根据使用者体重与行走习惯更换不同刚度的弹性件，匹配差异化的步态需求。

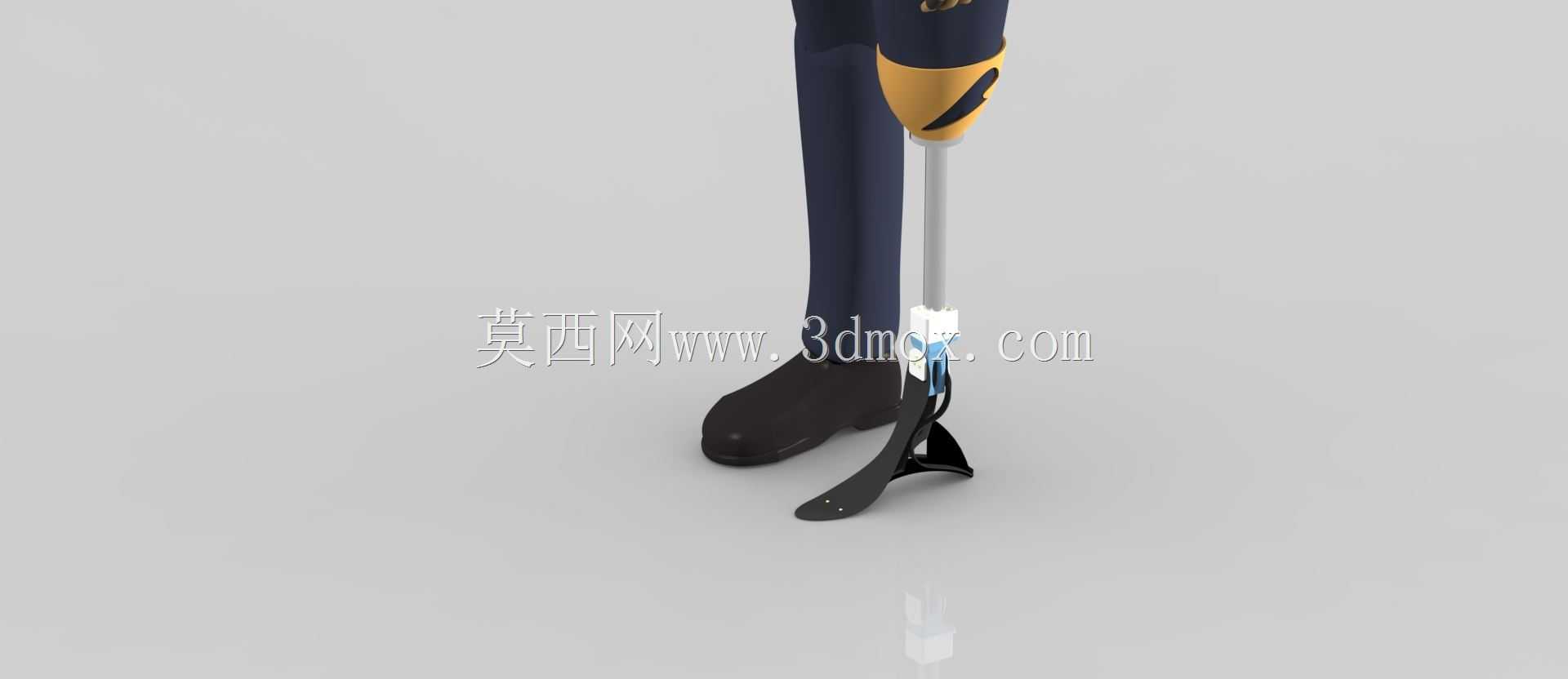

　　底部足端采用仿生S形储能脚构型，足尖部分做薄型上翘处理，足跟段设置加宽接地接触面，行走时足跟先接触地面可通过足体的弹性形变吸收冲击，支撑中期足弓区域可储存部分弹性势能，蹬地阶段释放能量辅助下肢向前摆动，大幅降低使用者行走时的能量消耗。足端底面预留防滑纹理安装面，可粘接橡胶防滑垫，在湿滑路面提升接地摩擦力，足端与踝关节组件的连接采用标准法兰接口，法兰面均布4个安装孔，孔位间距符合康复辅具通用安装规范，可兼容市售多数同规格储能脚配件，降低后期维护更换的成本。

　　建模过程中对各部件的装配边界做了完整校验：接受腔与支杆的连接面同轴度控制在0.2mm以内，避免装配后出现偏心弯矩；踝关节转轴的摆动行程做了限位结构设计，防止过度弯折造成部件损坏；所有外露棱边均做圆角过渡处理，避免穿戴过程中剐蹭衣物或划伤皮肤；整体结构的重量分布经过优化，主要承载部件采用高强度轻质材料构型，非承载的装饰外壳采用薄壁曲面设计，整肢重量控制在1.2kg以内，降低使用者长期穿戴的体能消耗。

　　从实际装配逻辑来看，各分段部件均采用标准化接口设计，临床适配时无需对主体结构进行二次加工，仅通过调整支杆长度、更换阻尼块与适配接受腔衬垫即可完成多数患者的适配工作，结构中预留的多处绑带安装孔位可配套固定腰带与残肢护套，提升穿戴时的连接稳定性，整体结构既满足了康复辅具的安全承载要求，也兼顾了民用场景下的维护便利性与步态舒适性。
