巨石3D打印挂板异形承载安装结构

　　该挂板属于面向增材制造工艺开发的异形承载安装构件，整体采用一体化成型思路完成结构布局，没有传统钣金折弯、多件拼焊带来的接缝与装配累积误差，适合在小批量定制设备、实验工装、轻量化机载附件以及非标准安装工位中承担连接、限位与载荷传递作用。从实际使用场景看，这类构件常出现在空间受限、安装面不规整、又需要兼顾减重与局部刚度的场合：例如检测设备外侧的传感器固定座、轻型自动化线体上的辅助挂装支座、移动平台上的功能模块托架，或者3D打印验证阶段用于快速替换的非标连接件。

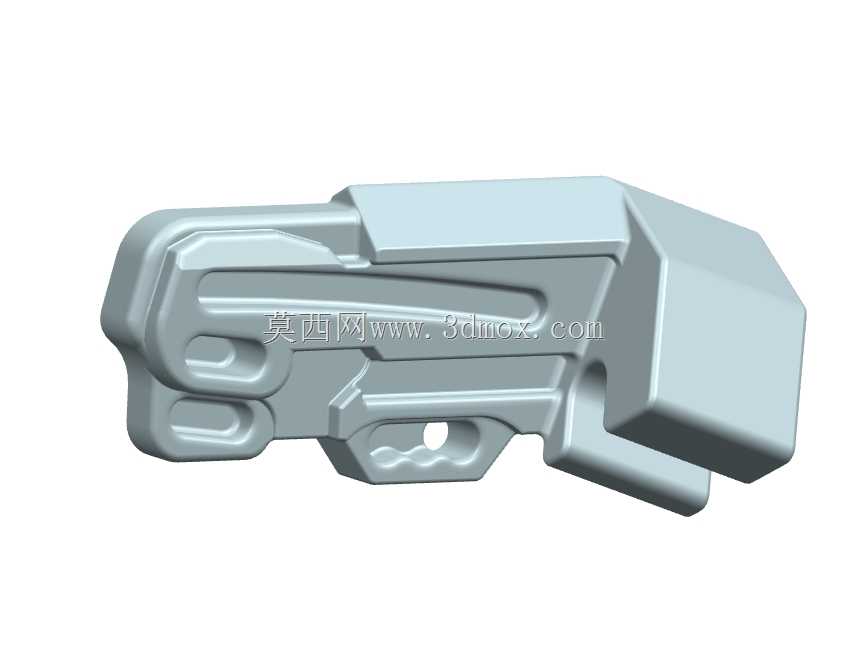

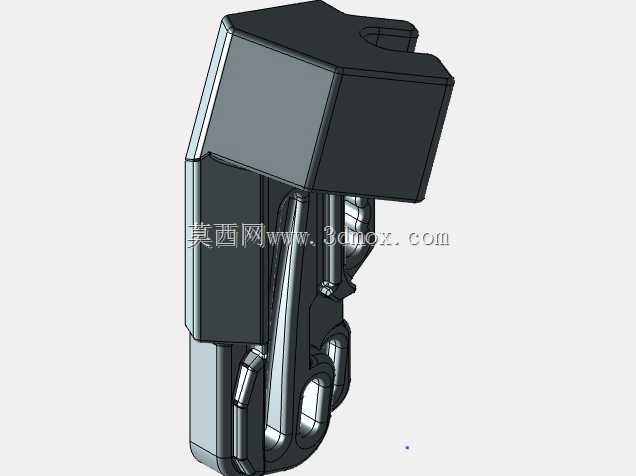

　　结构外形并非规则平板，而是沿长度方向形成高低错落的多段轮廓。一端为较宽厚的块状连接区，可提供较大的接触面积，用于与主机架、型材立面或设备壳体贴合；另一端延伸出带孔位的钩挂与锁附区域，能够穿过紧固件或与配套卡扣形成限位。中部主体通过连续的加强筋、下沉槽和局部凸台组织刚度，使载荷从挂接点向安装面逐步扩散，避免在单薄平面上出现应力集中。构件侧面保留了明显的阶梯过渡，这些过渡既服务于打印过程中的自支撑或少支撑成型，也在装配时形成定位边界，减少零件错装方向的可能性。

　　设计思路上，挂板没有追求对称外观，而是围绕受力路径和安装包络进行材料分配。宽厚端部适合承受较大的压紧力和剪切力，可作为主固定端；狭长段则用于伸入狭窄空间，完成挂钩、承托或避让。板面上的开孔不是单纯减重结构，其位置靠近受力转折处，能够容纳螺栓、销钉或扎带，并在装配后限制构件的滑移。周边凸起的筋条与封闭或半封闭槽形截面提高了抗弯能力，使零件在壁厚相对有限的情况下仍能保持形态稳定。对于增材制造而言，这些筋条同时控制了截面突变，降低打印时翘曲、层间剥离和局部过热的风险。

　　安装边界需要重点关注三个区域。首先是末端块状贴合面，该区域平面度直接决定紧固件预紧后的接触状态，建模时应保证其与相邻安装面平行，并在孔位周围留出足够的扳手或螺丝刀操作空间。其次是中部狭长承载区，装配后若外挂模块存在偏心重量，应使载荷方向尽量贴合板面主平面，避免长期以悬臂方式向垂直于薄层的方向施力。第三是前端开孔与钩挂部位，孔边到外缘的距离、钩口开度以及下方承托台阶的高度，都需要与被挂装件的厚度、紧固件直径和拆卸行程匹配；若用于频繁拆装场景，可在孔位或钩口接触面增加局部耐磨衬套，或在打印参数中提高该区域填充密度。

　　从尺寸协调角度看，该构件的长度方向占据主要安装空间，宽度方向较紧凑，高度则由端部块体和中部筋位共同决定。布置时不能只核对外形轮廓，还应检查端部厚块是否与邻近壳体、管线接头或运动部件发生干涉，尤其是阶梯凸台下方可能形成遮挡，紧固件从侧面或背面装入时要预留工具回转半径。板面下方的小凸耳和缺口具有定位与避让双重作用，在整机装配中可与相邻零件的棱边、定位销或线缆走向形成对应关系；若后续改为机加工或注塑成型，需要重新评估拔模斜度、刀具可达性和最小壁厚，而不能直接把打印优化结构等同于所有工艺均可制造。

　　在承载性能方面，该类挂板更适合中等及轻载固定任务。其优势在于通过复杂外形把安装、挂钩、避让和加强整合到一个零件中，减少件数和装配工序；局限则来自增材制造材料的各向异性，层间结合方向应尽量避开主要拉脱载荷。工程应用中，可将主螺栓布置在宽厚端，把前端孔位作为辅助防脱或位置调节点，使整体受力形成多点约束。若挂装物存在振动，还应在接触面增加阻尼垫或采用防松螺母，避免微振动造成孔边磨损。

　　三维建模时，建议将安装基准、贴合面、孔中心和钩口限位面分开建立参数关系，便于后续根据被连接件尺寸调整长度、孔距和台阶高度。筋条厚度、过渡圆角和端部块体高度不宜孤立修改：加厚筋位会提升刚度，但也会增加打印热积聚；增大圆角可降低应力集中，却可能压缩装配间隙。较合理的做法是在关键接触区保留实体材料，在低载荷区域通过槽腔减重，并让所有截面变化平缓过渡。这样得到的挂板既能满足实际安装功能，也能在增材制造条件下稳定成型，为非标设备快速迭代提供可靠的结构载体。
