深沟球轴承拆解装配结构三维数模

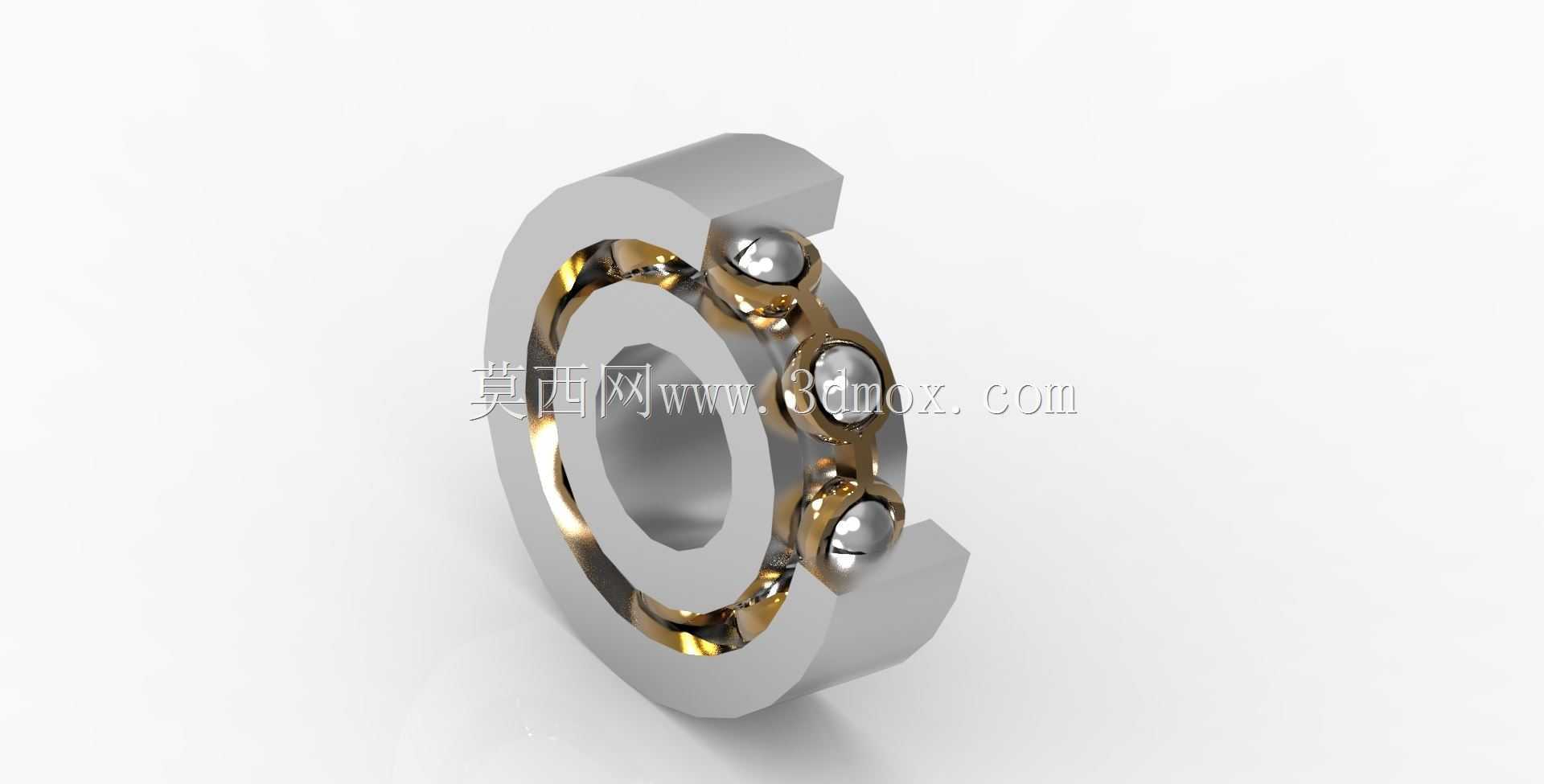

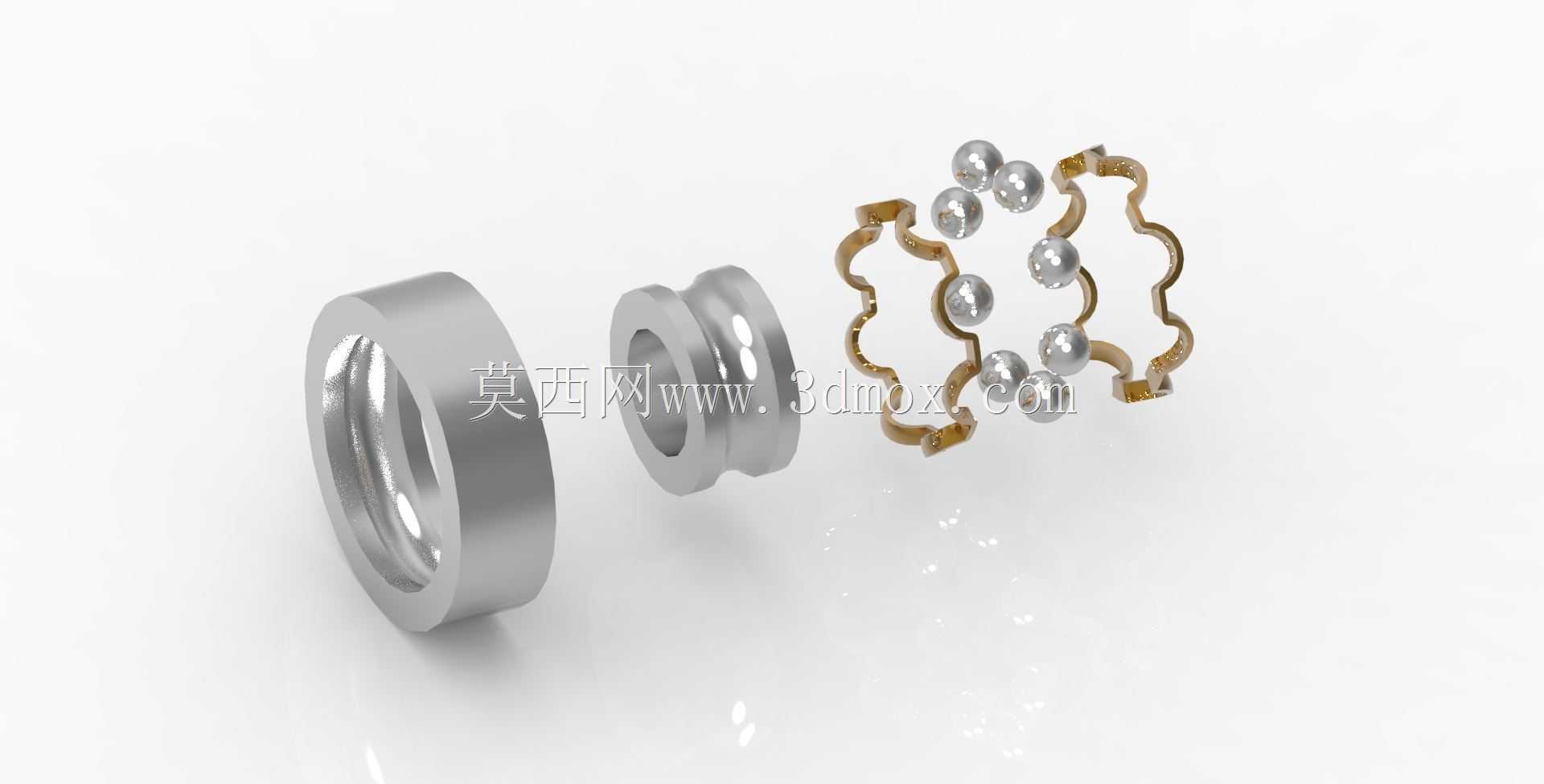

　　这套轴承三维结构把深沟球轴承的四个核心组成部分完全拆开展示，左侧为轴承外圈，中间为轴承内圈，右侧为冲压浪形保持架与全部钢球滚动体，各零件按装配同轴关系排布，能够直观呈现轴承从散件到合套的完整装配逻辑。在旋转支承场景里，这类轴承主要承担径向载荷，同时可承受一定比例的双向轴向载荷，广泛布置在电机输出端、减速器输入轴、机床主轴支承位、输送辊筒两端、风机转轴以及家电传动部件中，作用是约束轴系的径向与轴向窜动，把轴运转时的滑动摩擦转换为滚动摩擦，大幅降低转动阻力与支承部位磨损。建模时先依据轴承公称内径、外径、宽度建立内外圈基础回转体，在内圈外径与外圈内径上加工连续圆弧滚道，滚道曲率半径略大于钢球半径，保证钢球与滚道之间形成合理的赫兹接触区域，

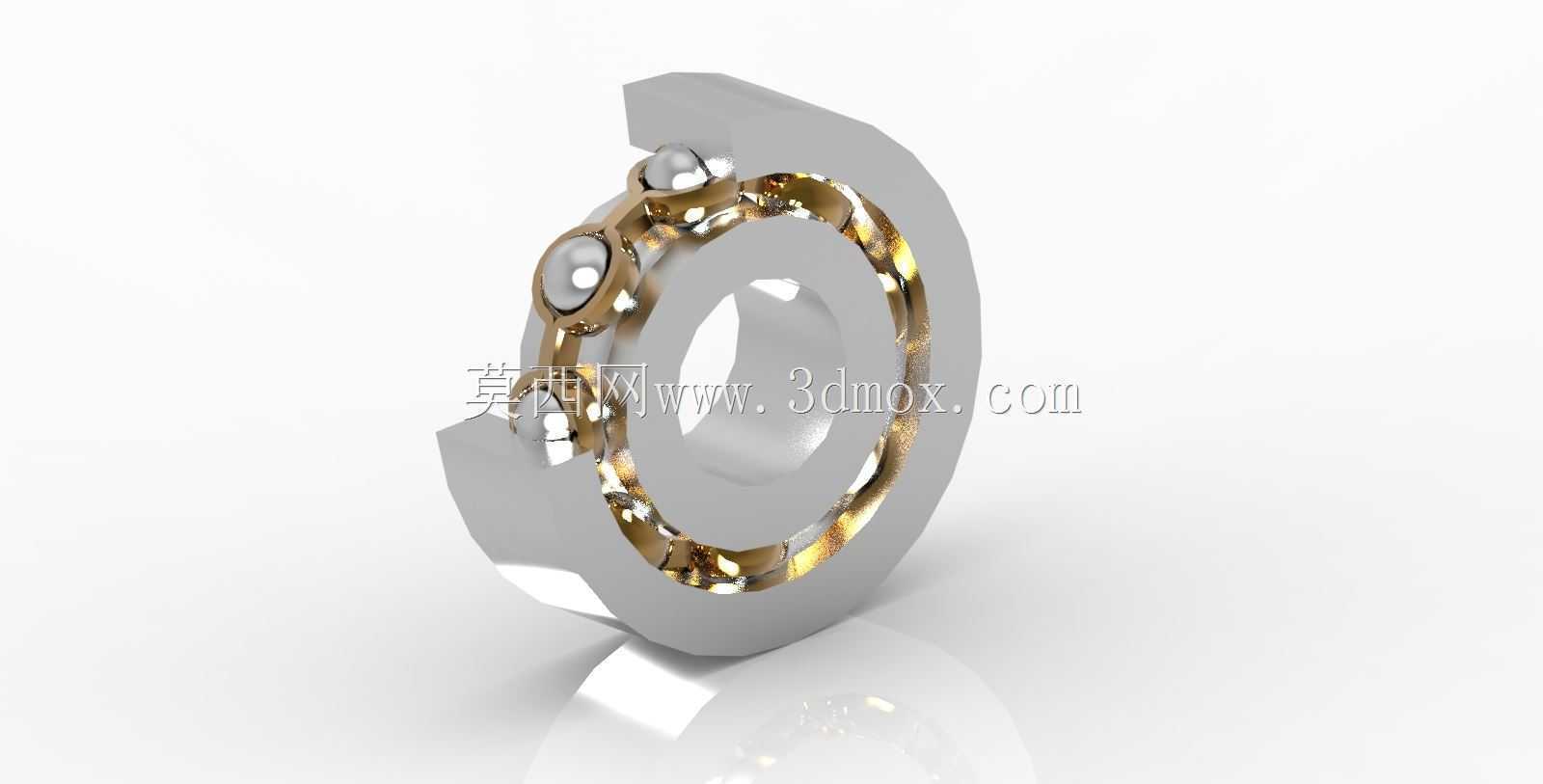

　　既避免点接触造成应力集中，又控制接触面积过大带来的摩擦温升。钢球按轴承节圆直径均匀周向排布，数量结合承载能力与装配空间确定，浪形保持架采用两片冲压铆合结构，兜孔包裹钢球大半球面，既将相邻滚动体均匀分隔，避免钢球直接接触产生摩擦拖滞，又留出充足润滑脂储存间隙。从安装边界来看，内圈与轴颈采用过渡或小过盈配合，随轴一同旋转，外圈与轴承座孔采用间隙或过渡配合，起到静止支承作用；轴向定位可通过轴肩、孔用挡圈、端盖压合等方式实现，建模时已预留轴肩贴合端面与座孔安装台阶的对应尺寸关系。拆解视图能帮助结构设计师核对装拆顺序：装配时先将钢球填入内外圈滚道之间的偏心间隙，再均分钢球位置后扣合两半保持架并完成铆接；维护拆卸时需使用拉马受力于内圈端面，

　　避免直接敲击滚道与滚动体造成接触表面损伤。滚道表面、钢球球面的高精度建模还原了轴承对形位公差的严苛要求，滚道圆度、粗糙度直接决定运转噪声与疲劳寿命，保持架的兜孔间隙则影响高速运转时滚动体的引导稳定性。整套数模可用于轴系支承方案校核、轴承选型演示、装配干涉检查以及机械基础件教学展示，清晰呈现各零件的配合关系与空间占位。
