滚动轴承配套红色花环式密封挡圈结构

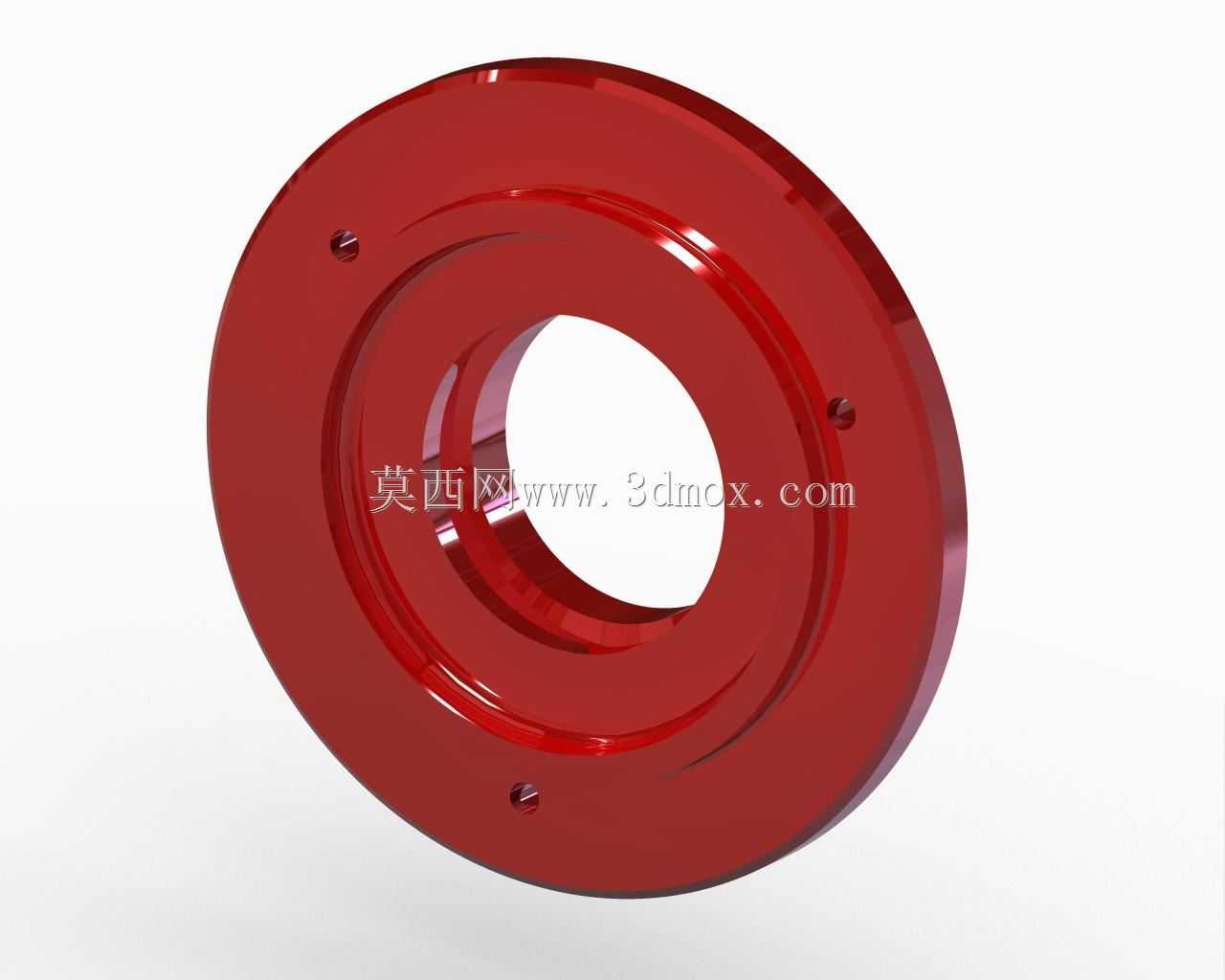

　　该零件属于滚动轴承组件中的环形挡圈类结构，整体呈扁平盘状，红色外观为三维渲染赋予的材质区分色，实际加工中常采用轴承钢、优质碳素结构钢或工程耐磨塑料成型，主要作用是在轴承装配单元中承担轴向限位、滚动体保持侧封、润滑脂留存以及外部粉尘阻隔的功能。从现场装配视角看，这类花环挡圈多用于中低速重载轴承座、输送辊道支承单元、农机传动箱以及通用减速机输入端的轴承定位场景，安装时嵌合在轴承外圈端面与轴承座台阶之间，内孔避让轴承内圈随轴转动的回转区域，外圈大直径盘面贴合座孔端面，周向均布的小孔可穿入定位销或紧固螺钉，防止挡圈在设备启停冲击下发生周向转动。

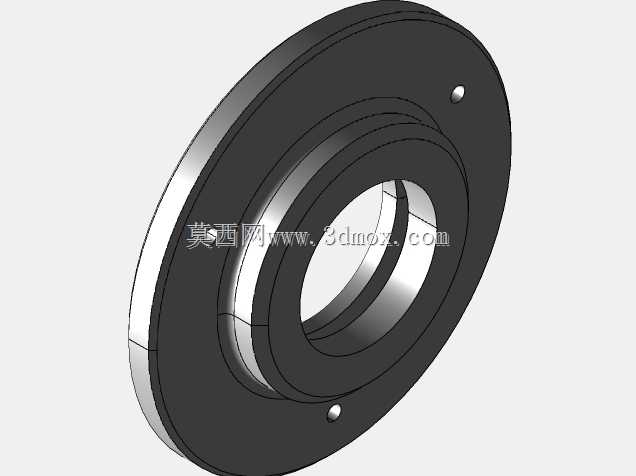

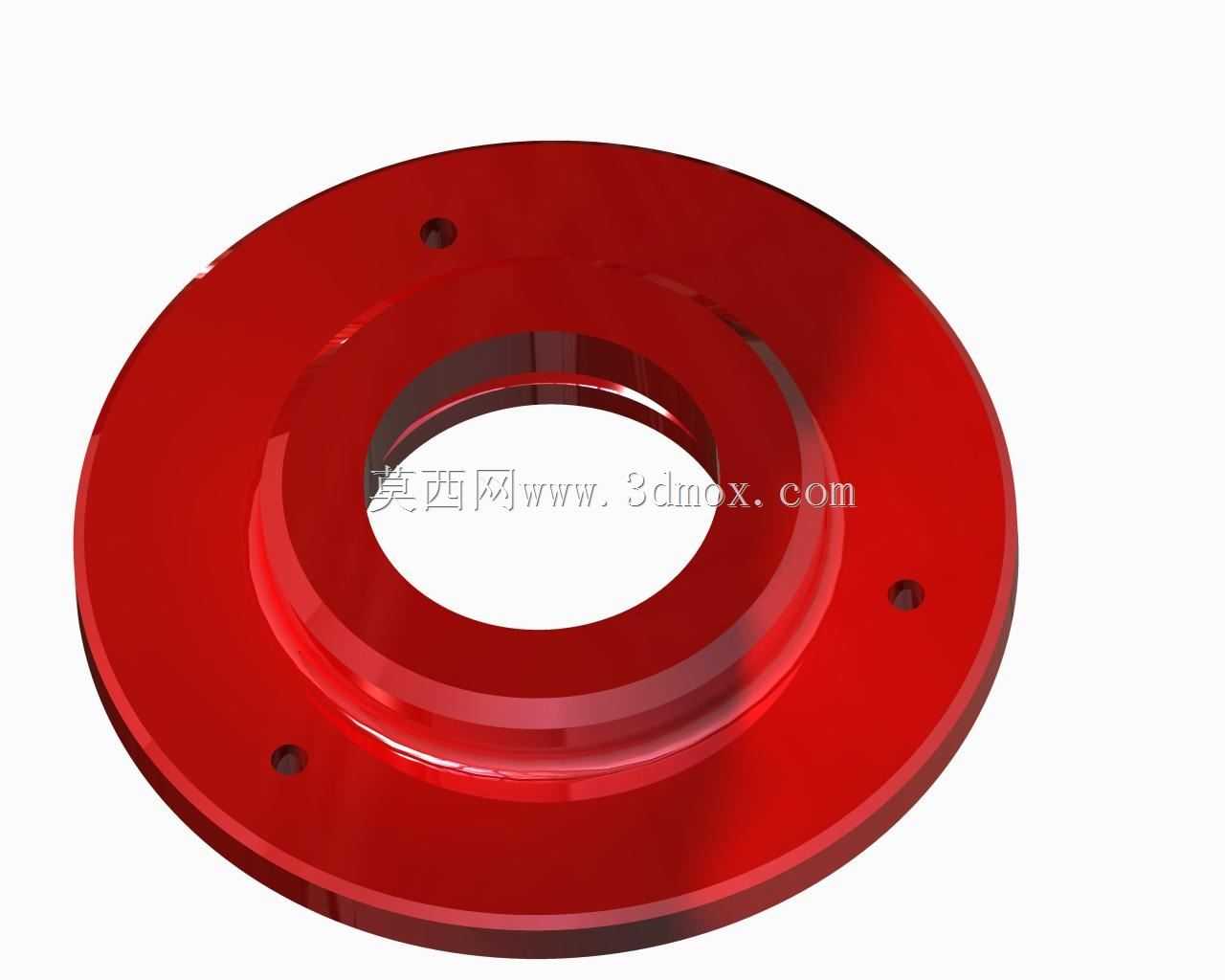

　　建模过程中首先确定回转主体轮廓：零件以中心轴线为旋转基准，内孔直径需与对应轴承内圈外径保持安全间隙，间隙量通常控制在0.3至0.8毫米，既避免运转过程中与旋转内圈发生刮擦，又能缩小缝隙减少润滑脂外泄；外圆直径匹配轴承座孔的止口尺寸，盘面厚度根据轴承轴向预留间隙设定，一般在8至15毫米区间，过薄会在轴向冲击下产生翘曲变形，过厚则会挤占轴承的轴向装配空间。盘面靠近外圆的位置均匀布置三个安装小孔，孔位分度严格按120度均分，保证螺钉锁紧后挡圈受力均匀，不会出现局部压紧力过大导致盘面偏斜的问题。

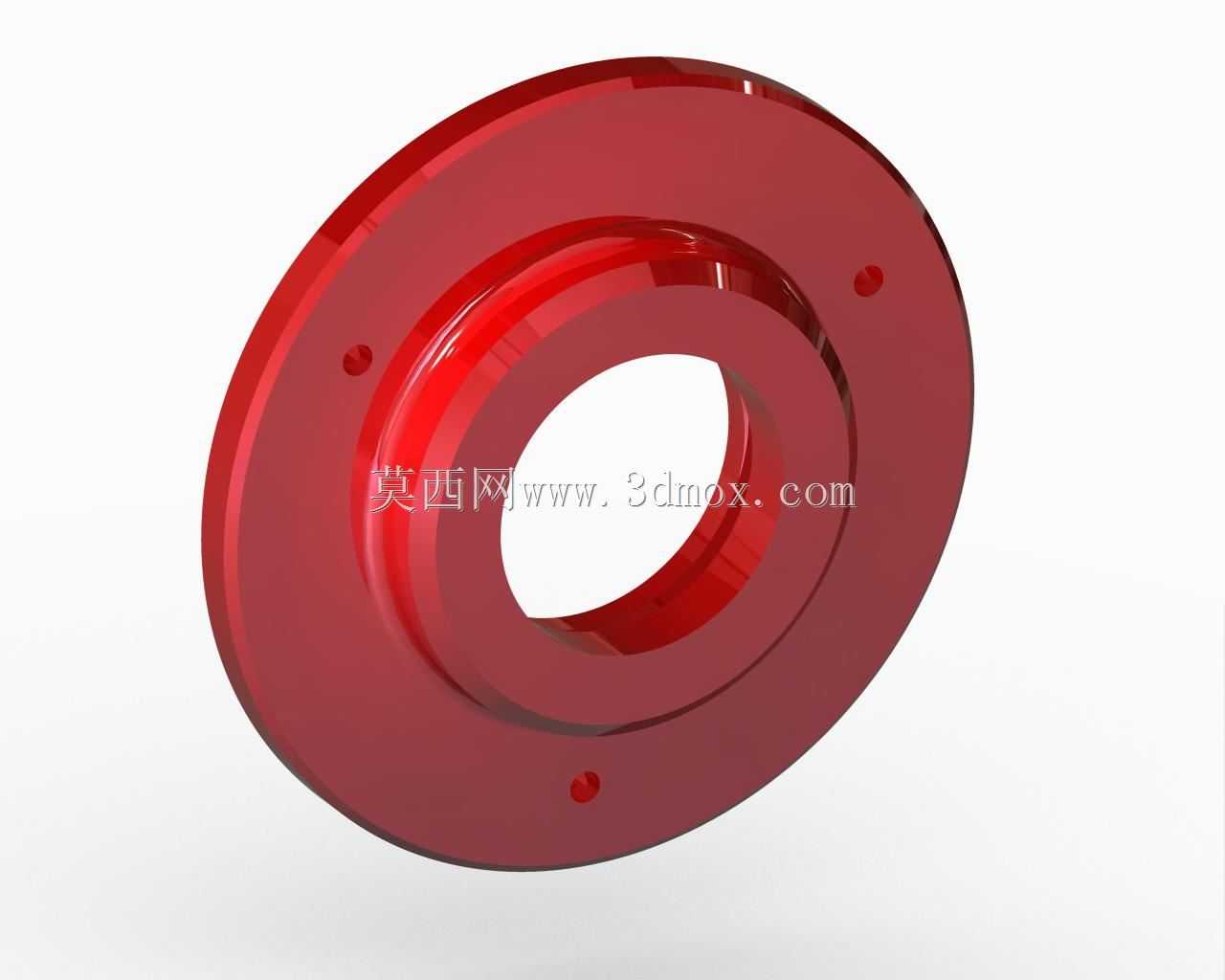

　　结构细节上，零件朝向轴承的一侧设计有环形凸起台阶，该台阶嵌入轴承外圈与座孔之间的环形槽内，既实现径向定位，又形成迷宫式密封的第一道弯折通道，润滑脂从轴承内部向外溢出时需要经过多次转向，大幅降低泄漏速率；外部的泥沙、切削液等杂质想要进入轴承滚道也会被该台阶阻挡，延长轴承润滑维护周期。盘面的内外边缘均做了小半径倒角处理，内孔倒角避免装配时刮伤轴颈表面，外圆倒角引导零件顺利压入座孔，消除锐边也能防止装配工人操作时被划伤。

　　在设备实际运行中，该挡圈不承受主要的径向载荷，核心受力来自轴承外圈传递的小幅轴向窜动力，以及紧固螺钉的预紧压力，因此设计时盘面的平面度公差需控制在0.1毫米以内，保证与轴承端面、座孔端面完全贴合，若平面度超差，会出现局部间隙，高速运转时轴承产生的振动会让螺钉逐渐松脱，最终导致挡圈移位、滚动体脱出。针对不同工况，若应用在开式农机、矿山输送设备这类多粉尘场景，可在挡圈内侧的环形槽内加装毛毡或橡胶密封圈，进一步提升密封等级；若应用在闭式齿轮箱内，油润滑环境下则可取消附加密封件，仅依靠挡圈的环形台阶实现挡油功能，避免润滑油大量从轴承侧方流失。

　　三维建模时优先采用旋转特征生成主体盘体，再对周向孔位执行圆周阵列，保证孔位分度精度，后续装配校验阶段需将该零件与对应轴承、轴、轴承座进行干涉检查，重点确认内孔与转轴的间隙、螺钉孔与座孔螺纹孔的同轴度，以及挡圈压紧后轴承是否仍保留规定的轴向游隙，避免出现轴承被顶死、运转发热抱死的故障。该类环形挡圈结构简单但装配约束逻辑严谨，是轴承支承模块中保障运行可靠性的关键配套零件。
