螺旋滚动轴承长条形保持架结构

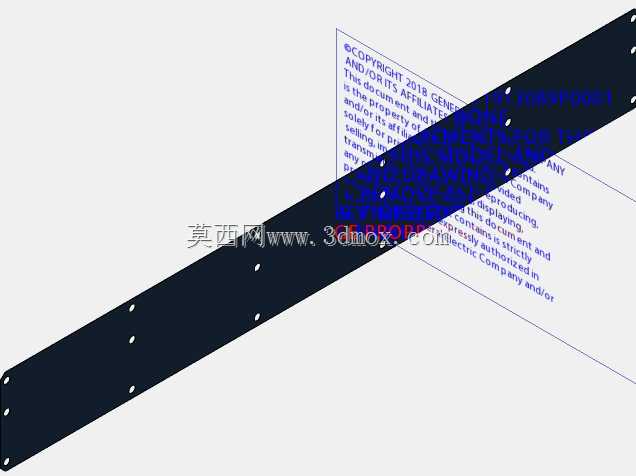

　　该结构对应滚动轴承内部的螺旋式保持架构件，整体为长条形薄带形态，沿长度方向按固定间距开设多组定位孔，孔位用于嵌装滚动体，将滚珠或滚柱沿螺旋走向均匀分隔，避免滚动体在运转过程中相互接触、摩擦卡滞，是重载、长行程直线支承或大尺寸回转支承场景中常用的保持架形式。

　　从实际设备适配场景来看，这类螺旋保持架多用于重型机床的直线导轨副、大型回转工作台支承、长行程输送设备的导向支承段、冶金设备的重载拖板导向部位，也可适配大直径分段式滚动轴承的装配需求。常规一体式保持架受轴承套圈尺寸限制，在跨距较大、滚动体排布路径呈螺旋延展的工况下，整体成型难度高、装配容错空间小，而长条带状螺旋保持架可沿预设螺旋轨迹逐段盘绕装入套圈滚道，既能够覆盖更长的滚动体排布路径，也能在设备检修时局部拆换，无需整体拆解大型支承组件，降低重型装备的维护拆装工作量。

　　结构设计层面，薄带基体选用延展性能与耐磨性能匹配的金属板材，带身宽度与滚动体直径、滚道侧壁间隙严格匹配：带宽过大会在滚道内出现卡滞，受热膨胀后无退让空间；带宽过小则保持架在运转中易发生侧向窜动，导致滚动体偏移滚道。带上的定位孔采用沉孔与直孔组合的形式，孔口做倒角处理，滚动体装入后两侧突出保持架表面，分别与内外滚道接触，孔壁与滚动体之间预留合理间隙，既限制滚动体的周向间距，又不会约束滚动体自身的转动自由度。沿带身长度方向的孔位间距经过运动校核，相邻滚动体的中心距保持一致，盘绕成螺旋形态后，每一圈滚道内的滚动体载荷分布均匀，不会出现局部滚动体密集、局部空缺的情况，避免运转时产生周期性振动。

　　外形与安装边界方面，该保持架为等宽等厚薄带，展开状态下长度根据螺旋盘绕的总圈数、滚道中径计算得出，带的两端预留装配定位缺口，装入滚道后两端可通过卡扣或焊接方式对接，形成连续的螺旋分隔路径。带身厚度小于滚动体直径的三分之一，保证滚动体突出保持架两侧的高度足够，与内外滚道的接触线完全落在滚道有效工作面内，不会出现保持架直接摩擦套圈的情况。盘绕过程中带身的弯曲半径与螺旋滚道的曲率一致，建模时同步校验带身弯曲后的孔位变形量，确保弯曲后定位孔不会出现椭圆缩孔，滚动体装入后转动灵活无卡阻。

　　功能特性上，这种螺旋排布的保持架相比传统分段式保持架，能够在相同的滚道空间内容纳更多数量的滚动体，支承接触面的总载荷承载面积更大，重载工况下单个滚动体承受的接触应力更低，可延长轴承整体的疲劳寿命。同时连续的带状结构自身具备一定的弹性缓冲能力，设备启动、换向或承受冲击载荷时，带身可微量形变吸收冲击能量，避免滚动体与滚道之间出现刚性撞击。建模过程中需同步完成带身展开与盘绕两种状态的结构校核：展开状态下验证孔位的冲压工艺可行性，孔边预留足够的边距避免冲压时带身开裂；盘绕状态下验证螺旋升角与滚道螺旋角完全匹配，带身两侧与滚道挡边之间预留均匀的侧向间隙，适配运转时的热胀冷缩量，保证支承组件在全速运转、温度升高的工况下仍能平稳运行，无卡滞、异响与异常磨损问题。
