带叉形摆臂的铰接支座结构

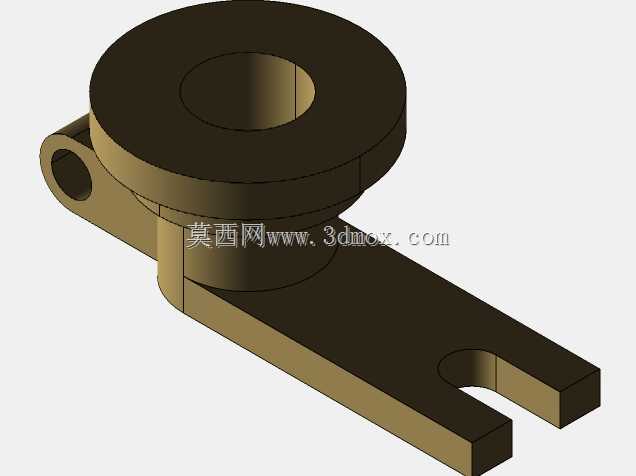

　　这套铰接支座结构在轻工输送线、小型工装夹具和手动联动机构里十分常见，主体由上方同轴套筒、中部过渡颈、侧向铰接耳板和末端叉形摆臂组成，属于把回转支承与连杆传力整合在同一坯体上的一体式承载件。现场使用时，上方厚壁套筒套入固定立轴，作为整个摆臂的主回转中心，套筒端面承受轴向压紧力，内孔壁承担径向摆动载荷；侧向伸出的小圆耳孔用于连接复位弹簧、小连杆或限位拉杆，在机构开合过程中提供辅助约束；末端开叉的长臂则卡入从动销或拨叉槽，把主套筒的角位移传递到执行端，完成压紧、定位、拨动或联锁动作。

　　从受力路径看，主套筒采用大直径厚壁圆环，而不是简单薄壁管，目的是在轴孔配合长度有限的情况下增大接触面积，降低衬套比压，同时让上端面有足够面积承受垫圈锁紧力。套筒下方没有直接直角转折，而是通过一段缩径圆柱颈过渡到摆臂底板，这种做法能避开厚大截面与薄板交接处的应力突变，铸造或机加工后也不容易在转角产生裂纹。摆臂本体做成等厚矩形板，宽度沿传力方向保持一致，末端叉口居中开通，两个叉指共同夹持销柱，相比单耳拨动，侧向间隙更均匀，销柱受偏载更小。耳板从套筒侧下方斜向伸出，孔轴线与主套筒轴线平行，孔端做出加厚凸台，保证销轴穿入后有足够的支承长度，不会因为薄板孔壁压溃而松旷。

　　建模时先按装配轴线确定三个关键孔位：主套筒中心、侧耳孔中心和叉口销接中心，三者高度差和中心距直接决定摆角与行程。主套筒内外圆同轴度需要重点控制，内孔按衬套压入或直接与光轴配合预留公差，外圆上段保持较大外径以承受端面载荷，下段缩颈处保留圆角过渡。摆臂板厚要结合叉口开口宽度校核，叉指根部做内圆角，避免反复摆动时在槽根形成疲劳裂口；叉口端部可做小倒角，方便装配时引导销柱进入。侧耳孔与主套筒之间的连接壁不能过薄，否则在弹簧拉力反复作用下会出现撕裂，实际结构中耳板下方与摆臂上表面自然汇合成加强区，无需额外加筋即可获得较高刚度。

　　安装边界方面，主套筒高度决定了整个零件在立轴方向的占用空间，装配时上方需留出垫圈、锁紧螺母或挡圈的操作位置；摆臂长度决定回转扫掠范围，设计初期就要在三维环境中画出最大摆角包络，确认叉口末端不会碰撞机架侧板、邻近传感器或管路。侧耳孔朝向根据拉杆布置确定，孔外端面要留出销轴穿装和开口销操作空间。叉口开口宽度与从动销直径保持小间隙配合，既要保证传动不卡死，又不能间隙过大造成冲击噪声。若用于食品包装或纺织设备，接触面可在建模时预留衬套槽位，后期压入自润滑衬套，减少维护注油点；若用于焊接工装，摆臂板面可追加定位销孔或锁紧螺钉孔，作为快速压钳的基础件。整体结构没有复杂曲面，特征全部围绕孔系、板厚和过渡圆角展开，适合初学者练习拉伸、切除、同轴约束与装配干涉检查，也能直接作为小型摆动机构的支承零件参考。
