V型排布内燃机活塞连杆组件三维设计

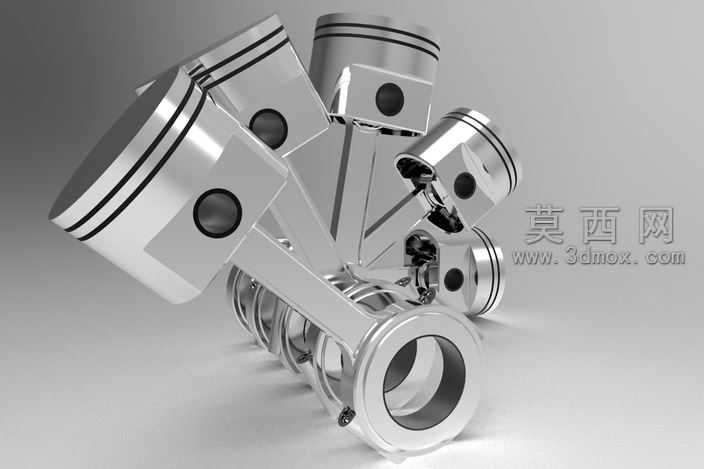

本作品为V型布局内燃机核心曲柄连杆组件的三维设计成果，建模阶段依托参数化三维设计软件完成全零件的特征构建，首先针对活塞本体展开结构设计：精准还原活塞顶部的燃烧室适配轮廓、头部的多道活塞环槽结构、裙部的导向型面以及销座的同轴销孔特征，每一处尺寸都参照内燃机实际运行的配合公差要求设定参数，保证活塞在缸内往复运动时的导向精度与密封性能。连杆部分采用分体式大端设计，建模时严格区分杆身的工字型截面结构、小端的衬套配合孔、大端的轴瓦安装定位面以及连杆螺栓的连接孔位，通过参数化约束保证连杆大小端孔的中心距、平行度等形位公差符合工程设计要求，同时还原连杆与活塞销、曲轴曲柄销的配合间隙特征。整体装配阶段采用自底向上的装配逻辑，先完成单个活塞与对应连杆的销连接副装配，添加活塞销的转动自由度约束，再按照V型发动机的气缸夹角排布规律，将多组活塞连杆组件依次装配到对应的曲柄销位置，还原实际内燃机中连杆错位列装、活塞分组排布的结构特点，保证整体装配不存在干涉问题。渲染阶段在KeyShot渲染环境中完成材质与光影调试，活塞本体采用高光亮面铝合金材质，还原真实发动机活塞的金属质感与表面机加工纹理，活塞环添加氮化处理后的深色哑光金属材质，连杆采用锻钢材质的磨砂金属质感，同时添加细微的表面倒角高光来凸显零件的机加工细节。场景搭建采用渐变灰色影棚背景，搭配柔和的多光源布光方案，通过主光勾勒组件的金属轮廓，辅光消除零件暗部死黑，添加微弱的环境反射来强化金属零件的质感表现，最终渲染图清晰展现了多组活塞连杆呈V型排布的空间结构，直观呈现出曲柄连杆机构将活塞往复直线运动转化为曲轴旋转运动的结构逻辑，整个模型结构严谨，细节还原度高，可用于内燃机结构教学、动力组件原理演示以及相关产品的设计参考。
