五缸星形发动机装配结构三维设计

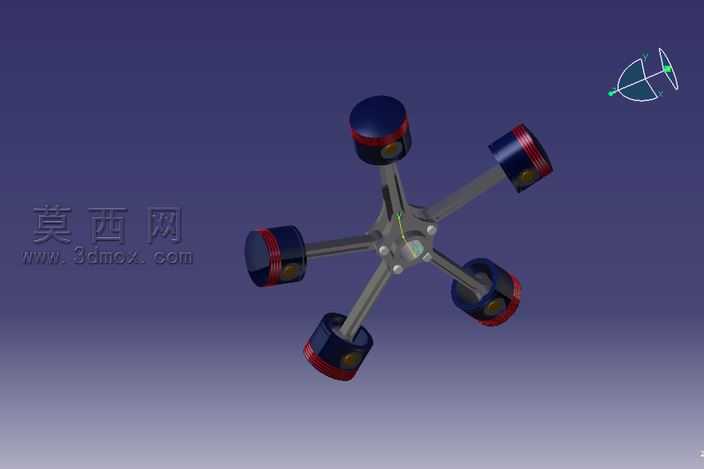

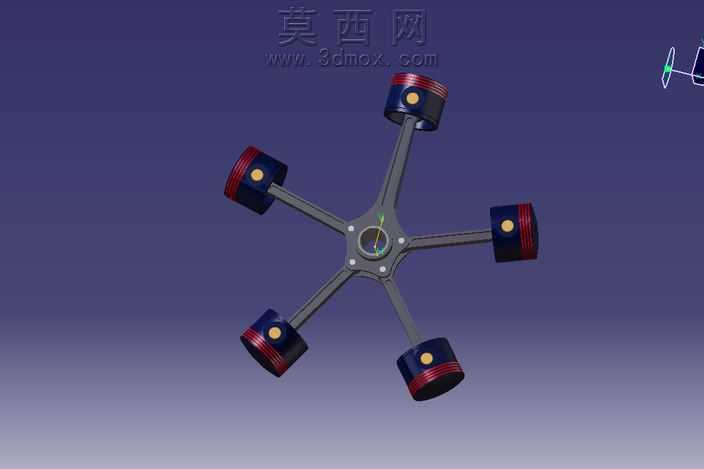

本作品为五缸星形布局的发动机装配三维设计，采用径向环绕的排布方式完成整体结构搭建，核心围绕中心曲柄连杆机构完成五个活塞组件的均匀周向布置，五个活塞分别通过对应连杆与中心曲轴端形成铰接配合，整体结构沿中心轴线呈72度等角分布，充分还原星形发动机紧凑径向排布的结构特征。建模过程中首先完成中心曲轴基座的基准搭建，确定中心旋转轴线与各活塞安装位的径向定位基准，依次完成活塞本体、活塞环槽、连杆铰接端、中心连接盘等核心零件的参数化建模，对活塞表面的环带结构、连杆与活塞的铰接销轴、中心盘的固定连接点位都做了对应结构还原，保证各零件之间的装配约束关系符合实际机械运动逻辑，可直观呈现星形发动机运转时活塞沿气缸方向往复运动、带动中心曲轴旋转的运动传递路径。渲染阶段采用深色渐变背景突出主体结构，对活塞主体赋予深色金属材质，活塞环区域赋予红铜色金属质感区分结构层次，中心连接盘与连杆部分采用哑光金属材质表现结构件的质感，通过光影调整清晰展现各零件的轮廓边界与装配衔接位置，让整体装配关系一目了然。设计思路上聚焦星形发动机最具辨识度的径向多缸排布特征，优先保证五个活塞与中心机构的位置精度与装配合理性，省略了外围壳体、供油点火等附属结构，重点突出核心运动组件的布局逻辑与连接关系，清晰展现这类特殊布局发动机相比直列、V型布局更紧凑的径向结构优势，直观呈现五缸星形发动机核心动力传递部分的装配构成，可作为这类特殊动力机械结构认知、原理演示的直观三维参考，完整还原了多缸径向环绕布置的星形发动机核心装配形态。
