金属座椅配套扶手防护钣金罩壳

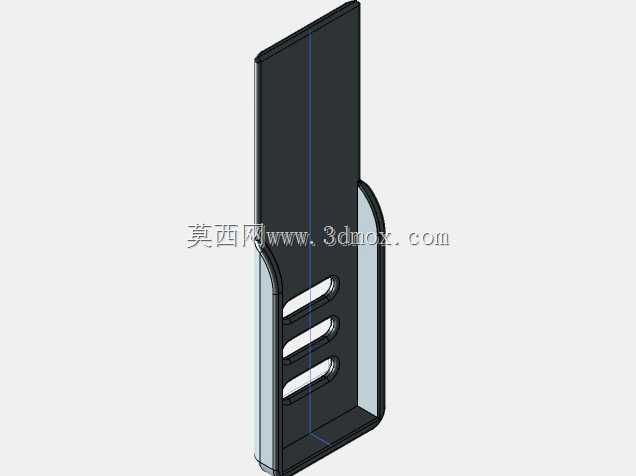

　　该罩壳属于金属座椅侧部扶手区域的外覆防护构件，主要应用在工业工作椅、车间操作椅、公共等候座椅以及简易钢制家具的扶手总成中。构件采用薄壁钣金折弯成型思路，整体呈狭长立式轮廓，上部为连续平直包覆面，用于遮挡扶手内侧支撑结构；下部侧向形成开口槽形包容区，可套合在扶手立柱或侧架外侧，避免金属棱边直接外露，同时提升座椅侧部的整体观感与触碰安全性。

　　从实际使用场景看，金属椅在工厂工位、实训教室、设备操作区等环境中长期承受频繁倚靠、推拉和侧向接触。扶手位置若仅保留方管或焊接框架，焊缝、切割边和紧固件容易暴露，既存在刮擦衣物和手臂的风险，也不利于后期清洁。该罩壳通过外侧大面覆盖与内侧槽口包容，将支撑骨架隐藏在腔体内部，使用者接触到的是连续折弯后的圆滑外壁。下部开设的三道长条形槽口并非单纯装饰，其作用可以从装配、减重和视觉区分三方面理解：槽口减少了局部板面材料占用，使长罩壳在保证刚度的同时更轻；开槽位置对应罩壳下部包覆段，能够形成明显的受力区域视觉提示；在实际装配中，也可作为避让、定位或卡接检查的结构特征，便于确认罩壳与内部支架的相对位置。

　　结构设计上，罩壳主体沿长度方向布置，立面高度明显大于宽度，适合扶手从座面侧方向上延伸的布置方式。上部宽面板承担主要防护与外观面功能，板面向一侧连续弯折形成侧壁，侧壁再向内侧回折，构成近似U形的截面。这种截面形式不需要复杂模具即可通过折弯获得较高的抗弯刚度，薄壁材料在折边后能够抵抗日常按压产生的变形。下部槽口之间保留横向筋带，筋带将开槽区域分隔成多个稳定小段，防止长孔边缘在受力时出现扭曲。罩壳底端采用收边和折边处理，使开口边缘不再是单薄锐边，而是形成具有一定厚度感的封闭轮廓，既提高端部抗磕碰能力，也减少安装时划伤人员的可能。

　　安装边界方面，该件需要围绕金属椅扶手骨架进行匹配设计。罩壳内腔宽度、侧壁间距和下部开口高度应与扶手立柱或侧板外形保持合理间隙，通常在保证可套入的前提下控制间隙，避免装配后出现晃动。上部平直段可沿扶手支撑面延伸，覆盖从座侧到扶手受力段的主要区域；下部槽形包覆段则应落位于支架连接区附近，使紧固件、焊接接头或管端被隐藏在罩内。若采用螺钉固定，固定点宜设置在内侧壁或被遮挡的折边上，外侧保持完整面；若采用卡扣或焊接辅助连接，则需在内部支架上预留对应定位面，保证罩壳安装后与座椅侧面平齐。

　　建模时应重点还原薄壁厚度、折弯半径、侧壁回折关系以及长槽的排布位置。外形不是简单平板拉深，而是由长立面、侧围、内折边和底部承托边共同组成的半开放罩体。折弯内角不宜按尖锐直角处理，实际钣金加工中需要根据板厚保留最小折弯半径，以降低开裂和应力集中。长槽端部应设置圆弧过渡，避免热处理或喷涂前的应力集中，也能减少使用过程中槽口边缘崩裂。罩壳外表面适合进行喷塑、喷漆或阳极氧化等表面处理，因此模型外观面应保持连续，减少不必要的凸起和死角，便于粉末附着与后期擦拭。

　　在座椅总成中，该件虽然不承担主承载任务，但对扶手区域的安全防护、外观完整性和装配秩序有直接影响。设计时需要兼顾人体接触范围、骨架包容空间、钣金展开工艺以及安装后的可视效果，使罩壳既能顺利包覆金属支架，又不会与座板、靠背或扶手顶面发生干涉。
