长条式线束线缆固定夹持卡扣结构

　　这套长条式夹持固定件主要面向机柜内部走线、小型自动化设备面板布线以及桌面工装线束整理场景，用来把多根并排布置的细线缆、柔性气管或者传感器引线约束在指定走线路径上，避免设备运行过程中线缆随振动移位、被运动部件剐蹭，也能让装配完成后的设备内部走线排布规整，后续检修拆换线路时可以快速区分每一组线束的走向。

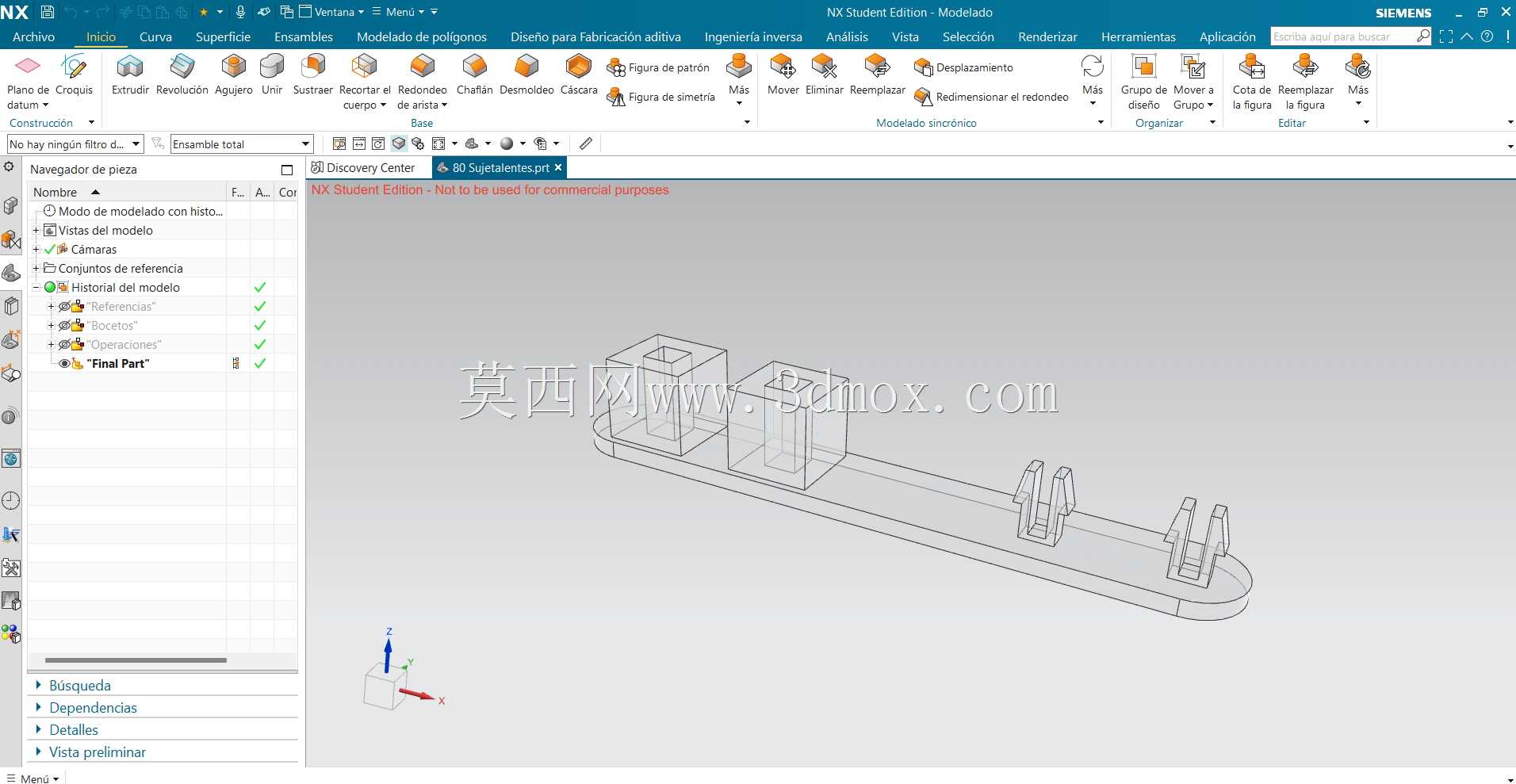

　　整体结构采用一体化长基板作为承载基底，基板一端做圆弧收边处理，没有尖锐外凸棱角，装配人员在柜内伸手调整线路时不会被边角划伤，圆弧端头也能避开安装面附近的其他凸起结构，降低装配干涉概率。基板上沿长度方向依次布置两类固定结构：靠近平直端的位置设置两个带中空腔体的方块状定位座，腔体内部预留卡扣嵌装空间，既可以用来穿入扎带对粗线束做二次捆扎约束，也可以作为定位凸台嵌入设备面板预先开好的限位槽内，让整个固定件贴装到面板上之后不会沿长度方向窜动；基板中段到圆弧端的位置依次排布三组开口式弹性夹爪，夹爪两侧带向内收拢的倒扣唇边，线缆从开口处压入之后，唇边会卡在线缆外壁上方，防止线缆从夹爪开口处自行弹出。

　　设计时首先确定的是安装边界：长基板的底面为完整贴合平面，贴装到设备钣金面板或者塑料安装板上时，可以选择背胶粘贴、螺丝穿过基板预留孔锁附两种固定方式，基板整体厚度控制在薄件合理区间，既保证长跨度状态下不会轻易弯折变形，也不会过多占用柜内的纵深空间。夹爪的内空尺寸按照常用的小直径信号线、气动细管的外径范围做适配，开口处的唇边做了小角度倒角，线缆压入时不需要额外工具，手工向下按压就能让线缆挤开唇边进入夹爪内腔，拆卸维护时只需要用小型一字螺丝刀轻轻拨开唇边就能把线缆取出，不需要剪断扎带，重复拆装多次之后夹爪的弹性形变仍能保持夹持力。

　　两个方块定位座的中空结构除了穿扎带之外，也可以根据实际使用场景在腔体内嵌入小型磁铁，让整个固定件可以直接吸附在钢制机柜内壁上，适合样机试制阶段临时调整走线路径，不需要在面板上打孔锁螺丝，试装确定最优走线位置之后再更换为锁附或者背胶固定的版本。基板上的三组夹爪间距按照常规设备内传感器引线的排布间隔设置，多根线缆分别卡入不同夹爪之后，线缆之间不会互相缠绕堆叠，信号线路和动力线路可以分槽夹持，减少不同线路之间的信号干扰。

　　建模过程中优先保证所有弹性夹持部位的壁厚均匀，夹爪和基板衔接的位置做了圆角过渡，避免塑料注塑成型时该处出现应力集中，长期反复开合夹爪之后衔接位置不会出现发白断裂的问题。整个零件没有复杂的侧凹结构，模具开模时沿基板法线方向即可完成上下模脱模，不需要设计复杂的侧向抽芯结构，量产时模具成本更低，成型周期更短。零件的所有外边缘都做了小圆角处理，和线缆接触的夹爪内壁没有锐边，不会割破线缆外层绝缘皮，长期使用过程中即使线缆随设备振动产生小幅摩擦，也不会磨损线缆外护套。

　　实际装配时可以根据走线长度把多个该款固定件沿走线路径间隔排布，长直线束每隔一段距离设置一个夹持点，线束转弯位置可以在转角两侧各布置一个固定件，把转弯处的弯曲半径约束在线缆允许的最小弯曲半径以上，避免线缆折弯角度过大导致内部线芯折断。针对不同的使用场景，既可以把该零件作为独立的线束固定件直接使用，也可以把基板上的安装孔位集成到 larger 的设备面板结构上，和面板做成一体成型结构，减少整机的零件数量，省去后续单独安装卡扣的装配工序。
