多规格滚花指形手拧紧固螺钉套件

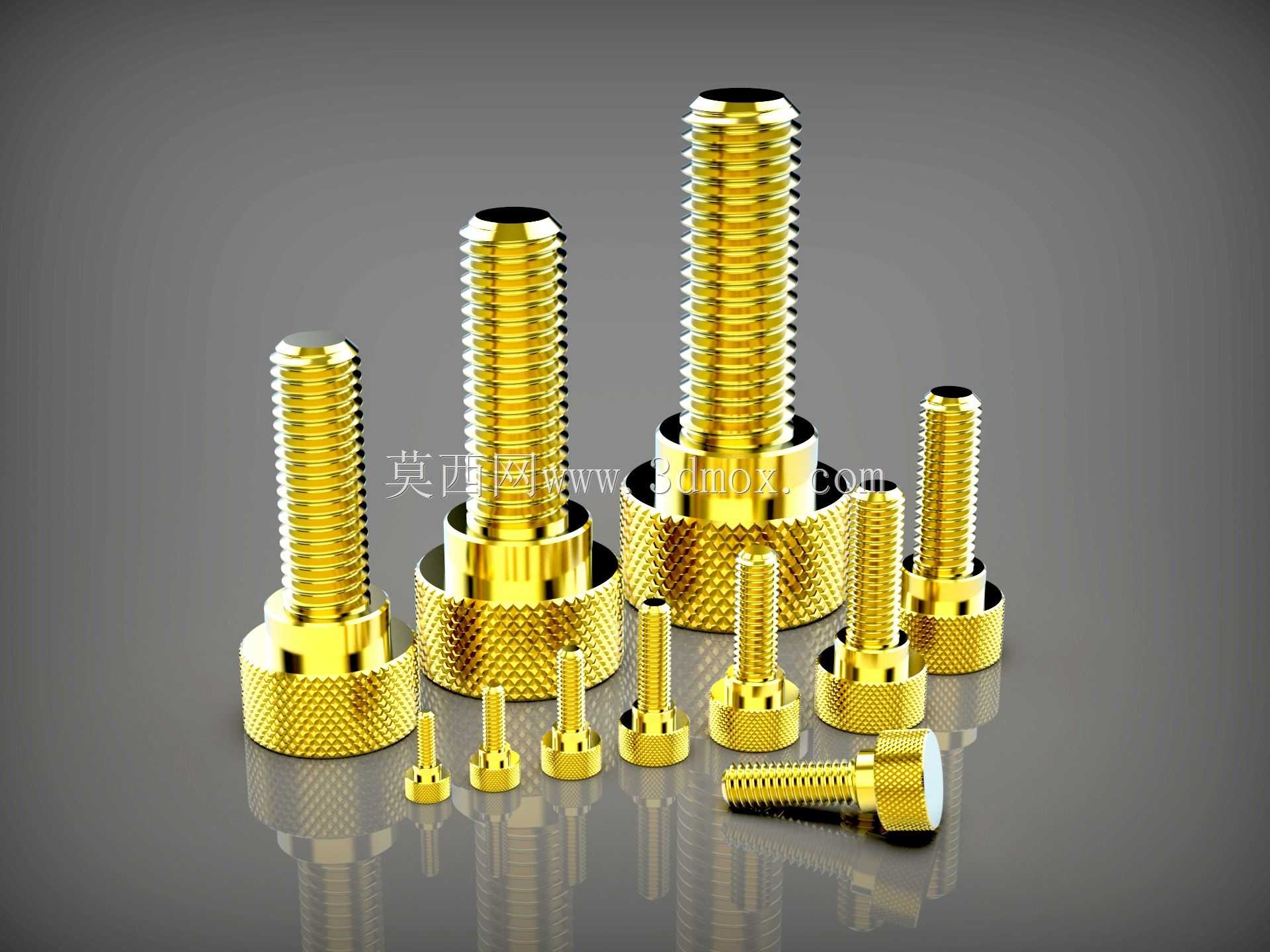

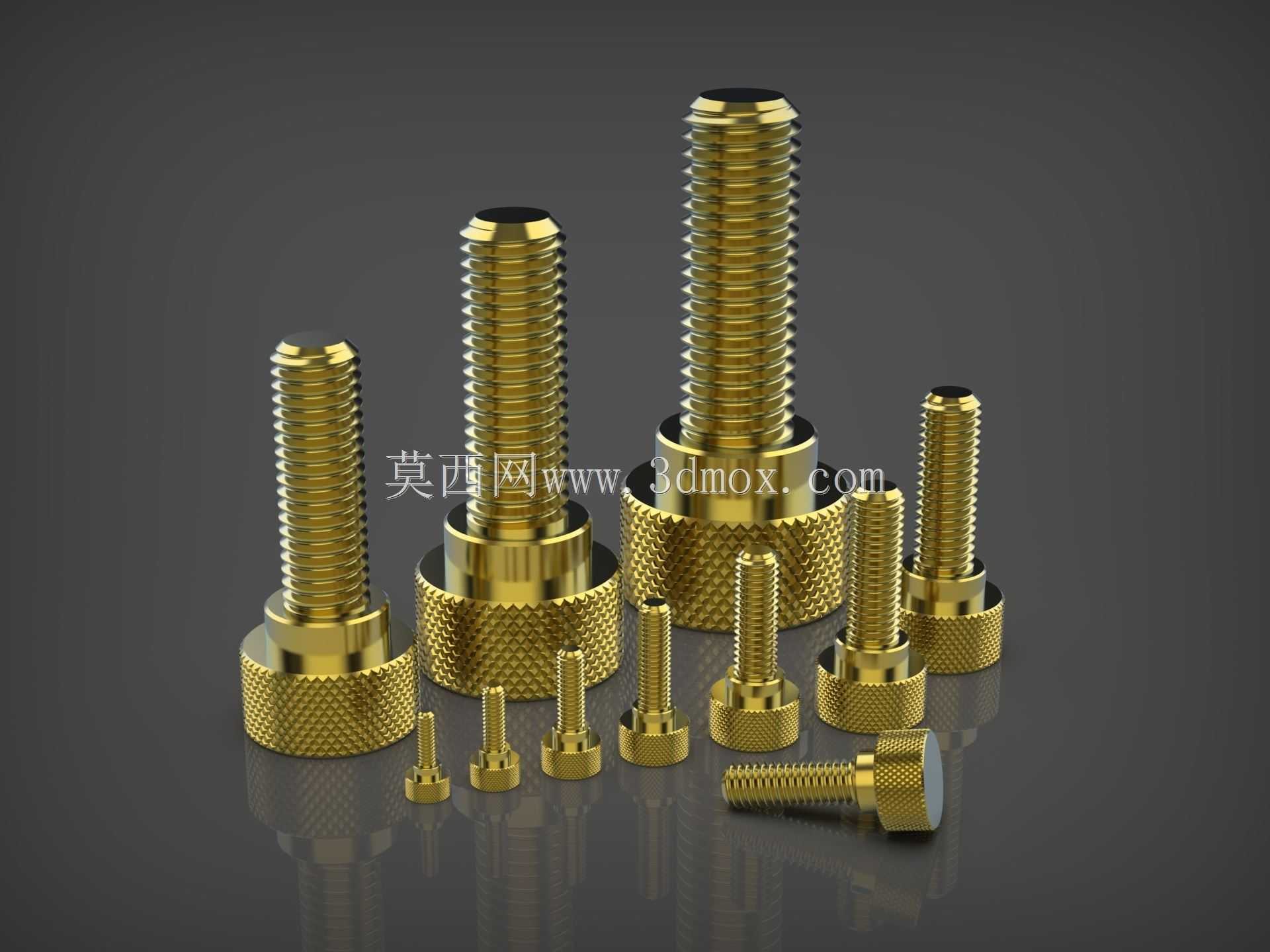

　　这套滚花指形手拧螺钉覆盖M1.6到M12共八种常用公称直径，对应长度从6mm延伸至40mm，在桌面测试工装、光学实验平台、小型检测治具、3D打印机改装、机箱面板快拆、仪器仪表侧盖维护这类需要频繁徒手拆装的场景里，能完全省去内六角扳手、十字螺丝刀的取放与对位时间。做过实验台架调试的工程师都有体会，光学调整架、传感器临时固定位往往一天要调整十几次，普通沉头螺钉每次找工具、对准批头的耗时累计起来远超调试本身，而滚花指形螺钉的大直径滚花头部直接用拇指食指捏住就能施加足够预紧力，调整完随手拧紧，下次改动直接拧松，没有工具遗落、批头滑牙刮花面板的隐患。

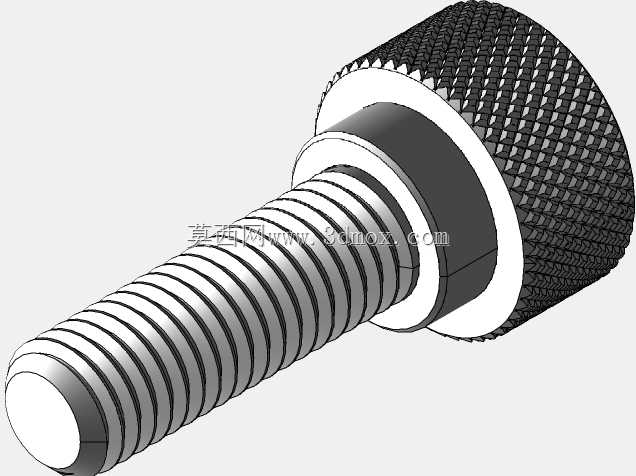

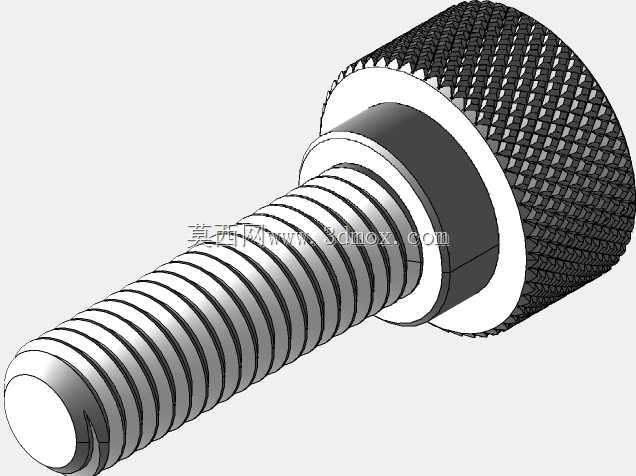

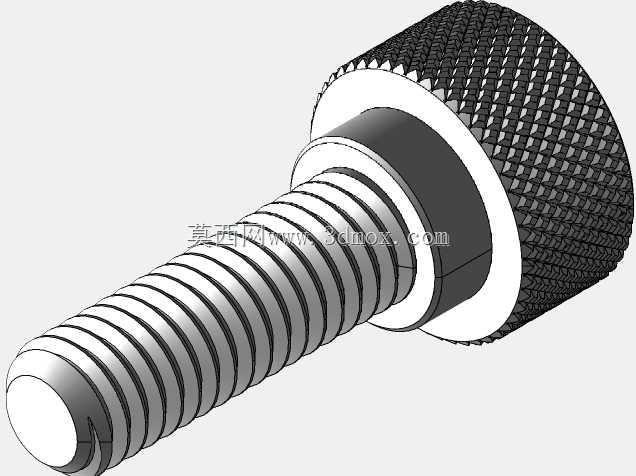

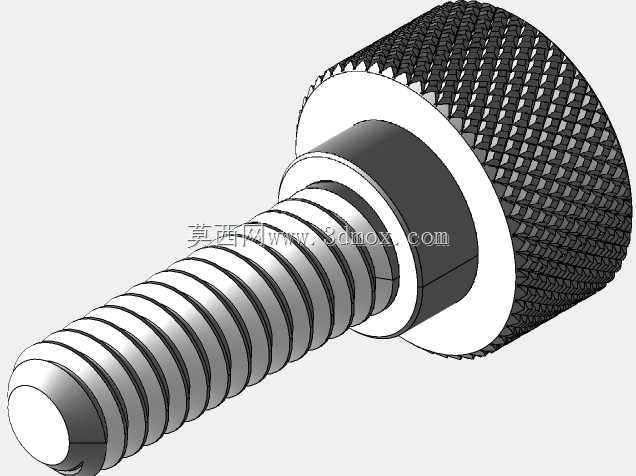

　　从结构设计逻辑来看，螺钉头部采用两段式构型：下段是直径大于螺纹大径的圆柱形定位轴肩，轴肩外圆全程加工网纹滚花，滚花纹理的齿距控制在0.3-0.6mm区间，小规格M1.6、M2螺钉的滚花齿更细密，避免手指捏持时齿纹硌手，大规格M8、M10、M12的滚花齿深度适当加大，即便手上沾有少量防锈油、装配润滑脂，转动时也不会打滑；轴肩上端面做小角度倒角，下端面与螺纹衔接处加工出退刀槽，保证拧紧时轴肩端面能完全贴紧被连接件表面，不会出现螺纹末端顶死、贴合面虚接的问题。螺钉顶端做封闭平面处理，没有内六角槽、十字槽这类容易积灰藏污的结构，在无尘车间、实验室洁净环境下使用时，擦拭清洁非常方便，不会有油污、粉尘卡在槽缝里难以清理。

　　尺寸边界方面，不同规格的轴肩直径随螺纹规格同步匹配：M1.6螺钉轴肩直径约4mm，M2约5mm，M2.5约6mm，M3约7mm，M4约9mm，M5约11mm，M6约13mm，M8约18mm，M10约22mm，M12约28mm，布局安装孔位时，只要保证相邻螺钉的轴肩外圆之间预留1mm以上间隙，手指就能顺利伸入两个螺钉之间捏持转动，不会出现相邻螺钉互相干涉、手指塞不进去的情况。螺纹段长度按照常规手拧紧固场景设计，螺纹末端加工45度导入倒角，拧入预制螺纹孔或者配合尼龙螺母、手拧螺母时，不用刻意对准牙纹，轻轻转动就能顺利旋入，不会出现 cross-thread 错牙损坏螺纹孔的问题。

　　实际选型使用中，小规格M1.6-M3的螺钉多用于PCB板临时固定、小型传感器安装、亚克力面板紧固，这类场景被连接件材质偏软，滚花轴肩的大接触面积能分散压紧力，不会像小平垫螺钉那样压裂亚克力板、压出PCB板凹痕；M4-M6规格是治具行业用量最大的区间，测试工装的快换压板、定位挡块、可调限位钉几乎都采用这个规格，徒手拧紧的预紧力刚好能抵抗工装运行中的小幅振动，又不会因为预紧力过大导致螺纹孔滑丝，铝制工装底板反复拆装上百次也不会损坏内螺纹；M8-M12大规格螺钉多用于重型设备检修门、大型仪器侧面板、工装框架的快速锁紧，单颗螺钉能提供数百牛的轴向压紧力，即便不用加力杆，成年操作者徒手拧紧的摩擦力矩也能满足常规静密封、面板固定的载荷要求。

　　建模过程中滚花特征的处理兼顾了渲染展示与工程导出需求，网纹滚花的牙型按照直纹滚花的实际加工轨迹构建，既可以直接导出用于3D打印手板验证捏持手感，也能在二维工程图中标注滚花模数、滚花区域长度，直接交付机加工车间进行车削滚花加工。整套模型的螺纹段采用标准公制粗牙牙型，每一种规格的螺距、牙型角、大径中径小径都符合通用螺纹规范，装配时可以直接和标准螺母、标准预制螺纹孔配合，不需要额外定制配套零件。不同长度规格的螺钉按实际使用频次搭配，短款6mm、7mm螺钉适合叠层厚度2-5mm的薄板紧固，长款28mm、35mm、40mm螺钉可以穿过多层叠装的治具板、隔套、弹性垫片，满足不同堆叠厚度的安装需求，结构设计者可以直接根据自身工装的板厚、安装空间、操作频率挑选对应规格，不用从头绘制螺钉外形，大幅缩短工装设计的标准件建模耗时。
