HDPE材质船舶驾驶操控台结构设计

　　这套HDPE材质船舶中央操控台的三维结构，面向小型作业艇、内河交通艇、近海休闲渔船以及港务辅助船的驾驶舱布置需求展开设计，整体围绕单人驾控的操作动线完成空间排布，没有冗余的装饰性结构，所有轮廓与支撑形态都服务于船上狭小舱室的安装适配与长期涉水使用场景。

　　从实际使用场景来看，小型船舶的驾驶区域往往同时承担航向操控、仪表观测、航行状态确认与短时乘员停靠的功能，舱内可用空间远小于陆用车辆驾驶室，还要持续面对高湿度、盐雾溅射、日常清水冲洗以及船体航行振动带来的影响。选用HDPE作为主体成型材料，正是看中该材料耐海水腐蚀、无长期锈蚀风险、整体重量偏低、受温差变化形变小且后期维护无需反复做防腐漆面处理的特性，相比传统钢制或玻璃钢驾控台，HDPE构件在批量制作时可通过裁切、焊接与整体塑形完成成型，单件小批量生产的适配性更强，也能降低船体上层建筑的整体配重，对小型艇的航行稳性更为友好。

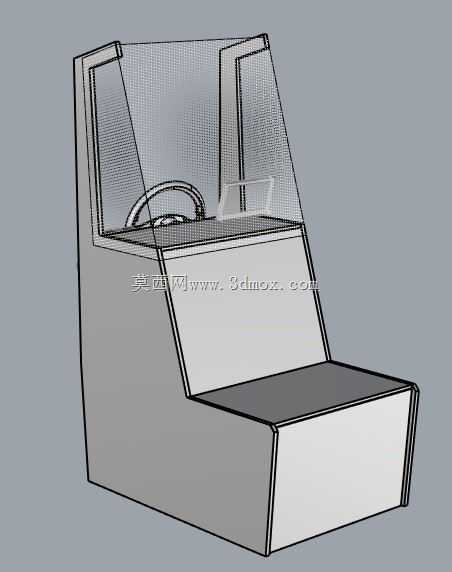

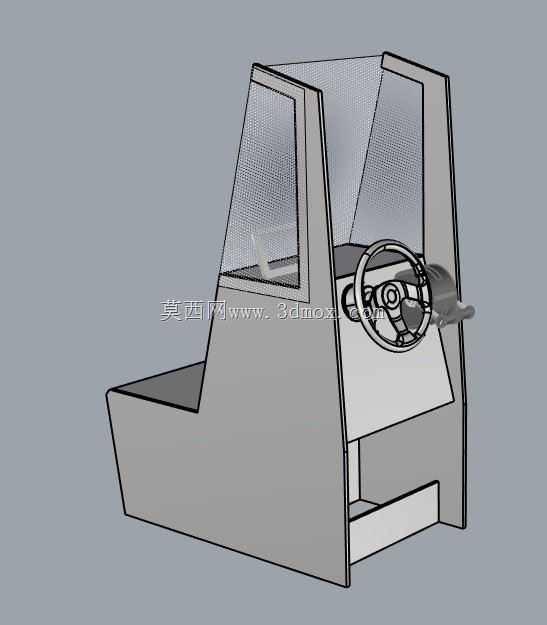

　　结构布局上，操控台采用一体化斜向围合造型，前部操作面板区域预留了转向舵轮的安装轴位，舵轮周边的台面空间可按需布置油门档位手柄、航行仪表、开关按键与简易导航显示终端，操作面的倾斜角度经过人机适配，驾控人员保持常规坐姿时手臂自然前伸即可覆盖舵轮与所有操控元件，视线向下扫过即可读取仪表参数，同时不会遮挡前方风挡的航行观察视野。台体两侧的立式围板向上延伸，直接衔接风挡玻璃的安装边框，围板与风挡的搭接位置预留了密封胶条的安装槽位，能够阻挡甲板上溅起的水花直接渗入台体内部，也为风挡提供了稳定的支撑边界，不需要额外在舱内加装独立的风挡支架，减少了舱室内的突出构件。

　　台体下部的空间做了分层处理，舵轮下方的中空区域预留了驾控人员腿部的活动余量，避免长时间值守时腿部与台体发生磕碰；底部的横向支撑框架直接落在船体甲板的预设安装基座上，框架与甲板接触的位置预留了螺栓固定孔位，安装时可根据不同艇型的甲板平整度，在接触面加装减震橡胶垫，抵消主机运转与波浪拍击带来的持续振动，避免台体连接螺栓出现松动。台体后侧的低位平台区域可作为临时置物面，用于放置航行日志、通讯手持终端或者简易救生辅件，该区域与前部操控面做了高度差设计，航行过程中台面上的物件不会直接滑向舵轮操作区域，干扰航向操控。

　　设计过程中首先明确了安装边界的约束条件：整套操控台的底部占地轮廓适配小型船舶驾驶舱常见的甲板安装区间，整体宽度满足单人驾控同时预留两侧通行间隙的要求，不会挤占舱内通往船艏或船艉的通道；台体总高度控制在驾驶人员坐姿视线以下，风挡上沿的高度匹配常规小型艇的舱室顶棚高度，既能够阻挡正面来风，也不会出现顶部与舱顶干涉的问题。针对HDPE板材的成型特性，所有转角位置都采用了大圆弧过渡处理，既避免板材弯折时出现应力集中开裂，也消除了舱室内尖锐棱角带来的磕碰风险，船员在船体摇晃时即使不慎靠上台体，也不会被硬棱划伤。

　　内部走线空间在建模时就做了预留，台体面板后侧设置了贯通的走线腔，舵轮的转向传动连杆、仪表线缆、操控开关的线束都可以从内腔统一布设，线缆从台体底部的出线孔引出后可沿甲板下方的线槽连接到船体主机与配电系统，台体外部不会暴露杂乱管线，日常冲洗舱室时也不会让水流直接冲刷线束接头。转向舵轮的安装支座在结构上做了局部加厚处理，舵轮反复转动施加的扭矩会通过加厚的安装板分散到整个台体前部的支撑结构上，长期使用不会出现支座位置变形、舵轮晃动的问题。

　　针对不同船型的适配需求，这套台体的两侧围板与底部支撑框架都预留了扩展安装位，既可以在围板外侧加装小型雨刮器、航行灯控制盒，也可以在台体侧面拓展副仪表台，安装 fish 探测、通讯电台等附加设备，不需要对主体结构做二次切割改动。HDPE材料本身的可焊接特性，也让现场安装时的小幅修改变得十分便捷，若实际艇型的甲板安装孔位与预设位置存在偏差，可直接在现场通过HDPE补板焊接调整固定点位，适配不同船厂的小型艇定制化生产节奏。
