双天线隐身构型高速遥控快艇

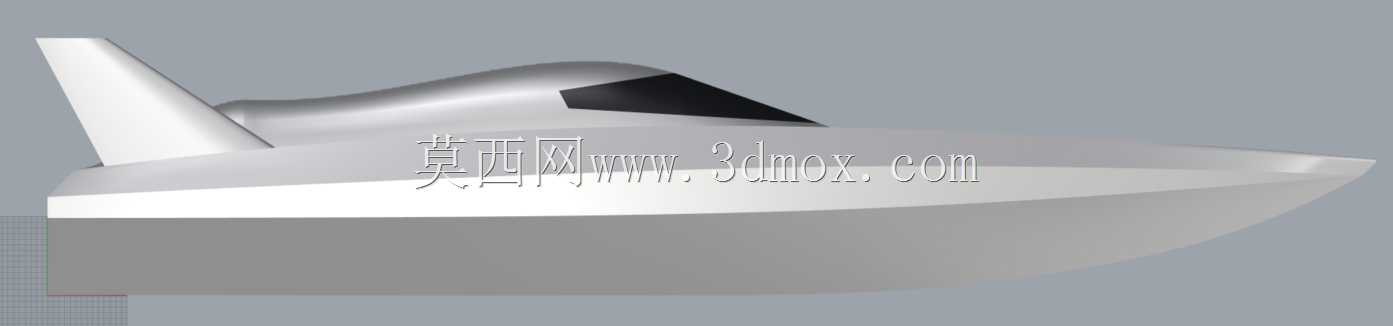

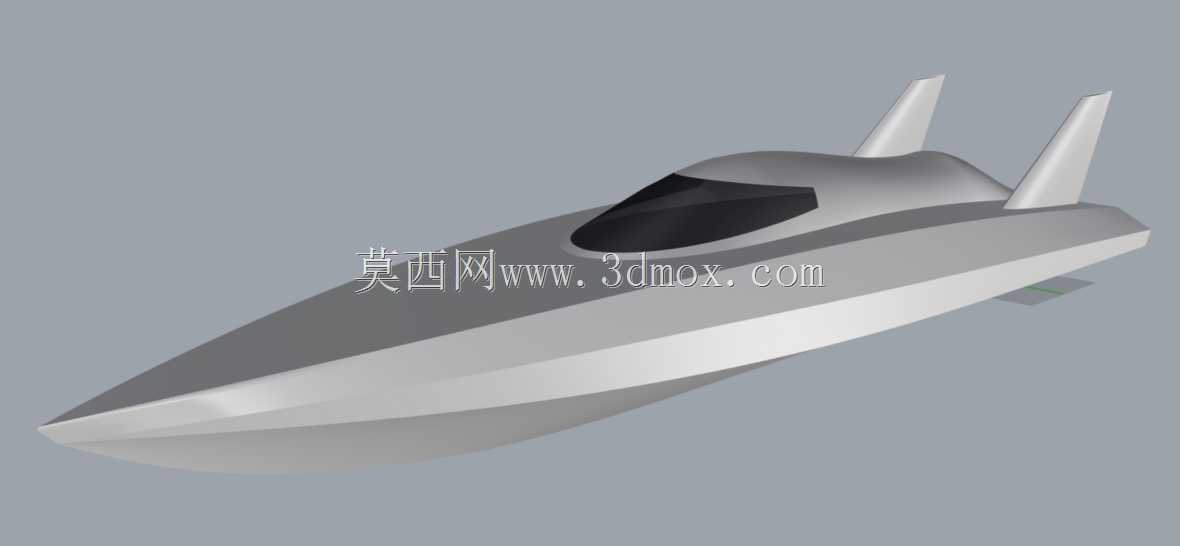

　　这套高速遥控艇的三维结构围绕近水面高速航行工况展开，船体没有采用常规休闲艇的圆润舷弧，而是以多段折面构成上部外壳，前甲板向两侧大幅外张，船首形成尖锐的折线棱边。这样的处理并不只是视觉造型：在高速贴水滑行时，折角棱边可以作为水流分离线，抑制船侧湿表面向上无序蔓延，降低高速段因水流爬舷带来的附加阻力；外张的甲板边缘也能在艇体小幅压浪、侧倾时提供额外恢复力矩，减少模型艇在急转弯或迎浪过程中出现埋首、侧翻的风险。

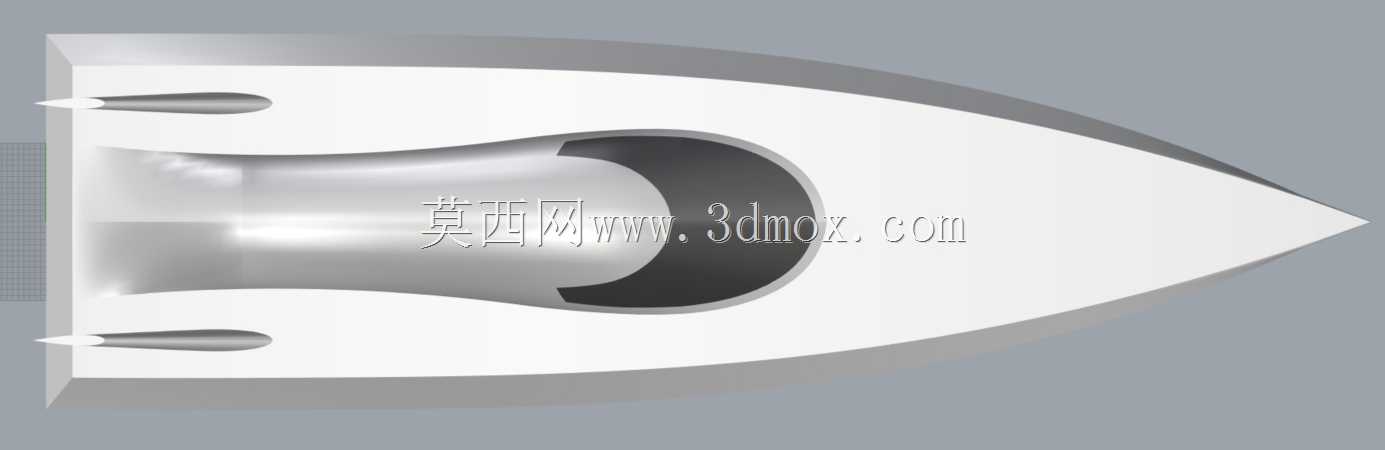

　　从总体布置看，艇体前部设置大面积封闭座舱罩，座舱罩采用深色一体化曲面，向后平滑过渡到艇身中部。该区域在实艇或大比例模型中可容纳接收机、电池、电调、舵机控制板等电子部件，封闭轮廓有利于减少上浪进水。座舱罩与甲板之间应保留明确的安装搭接边，实际制作时可在搭接面布置密封胶条或阶梯止口，使上盖既能快速拆装，又能在水花冲击下维持内部干燥。对于需要频繁更换电池的RC艇，前舱盖的开启方向、锁扣位置和手部操作空间都应在数模阶段同步校核，不能只追求外观连续而忽略维护可达性。

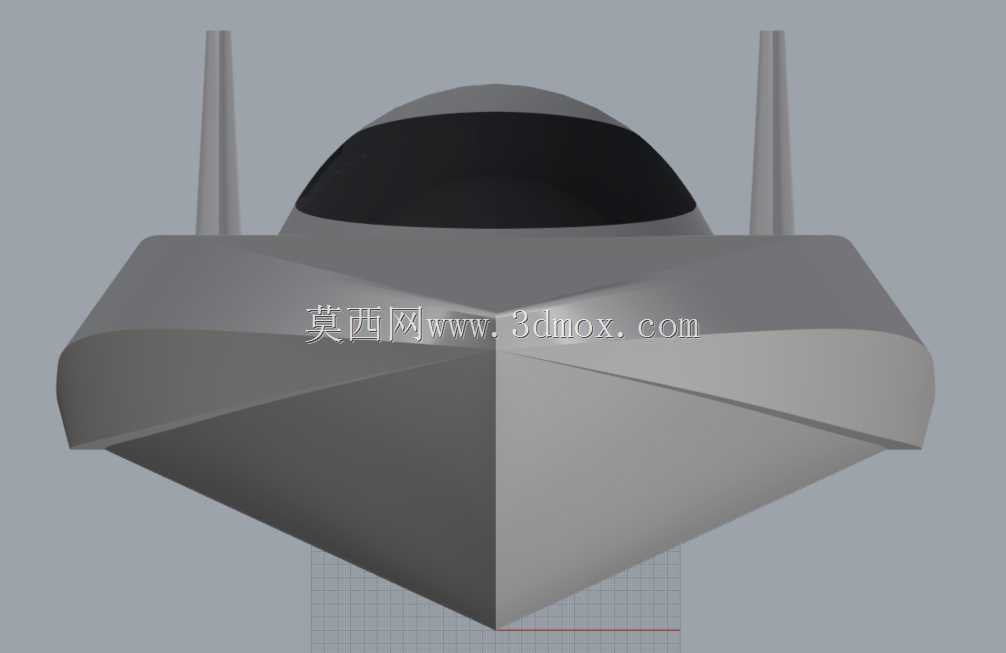

　　艇体后部两侧竖立两根细长天线杆，杆体从后甲板区域向上延伸，外形近似直柱，并与艇身折面保持平行关系。天线位置远离船首破浪区，可降低水花直接拍打杆根的概率；同时左右分置有利于遥控天线或导航信号天线获得更稳定的空间姿态。结构建模时，天线根部不能简单以直角相交处理，应设置局部加厚座、圆角过渡或独立安装座，避免3D打印件在跌落、运输和高速振动时从根部断裂。若用于功能样机，杆内可预留细导线通道，底座处保留接线空腔和防水过线孔。

　　船体下部适合按深V或准双体滑行思路进行细化。图中艇底中线具有明显脊线，两侧底面向外上方展开，这种构型在直航加速时能够让水流沿中线向两侧有序排出，帮助艇体尽快抬离水面；在转向过程中，外侧船底提供支撑，内侧水流可沿折面泄出，从而兼顾航向稳定与回转灵活。需要注意的是，尖锐船首和折角船底在打印成型后存在薄壁、翘曲和层间强度问题，工程化处理时应在船底受冲击区域增加内衬肋板，沿船长方向布置纵向加强筋，并在动力舱、电池舱、舵机舱等集中载荷位置设置横向隔框。

　　动力系统可按燃料发动机或电动推进两条路线理解。若采用燃料发动机，艇体中后部需预留发动机座、油箱、排气通道、轴系斜穿管和水冷通道；发动机振动较大，机座不能与薄甲板直接连成一体，应通过隔框和减振垫将载荷传递到船底主结构。若改为电动无刷动力，则电池重心、电调散热和电机轴角度成为重点。电池通常宜布置在艇体中部偏前位置，用以平衡后部电机、舵机和螺旋桨重量；轴系从舱内斜向穿出船底时，必须保证轴套与船体交点处有足够填充厚度，并设计可灌注密封胶的轴套座。

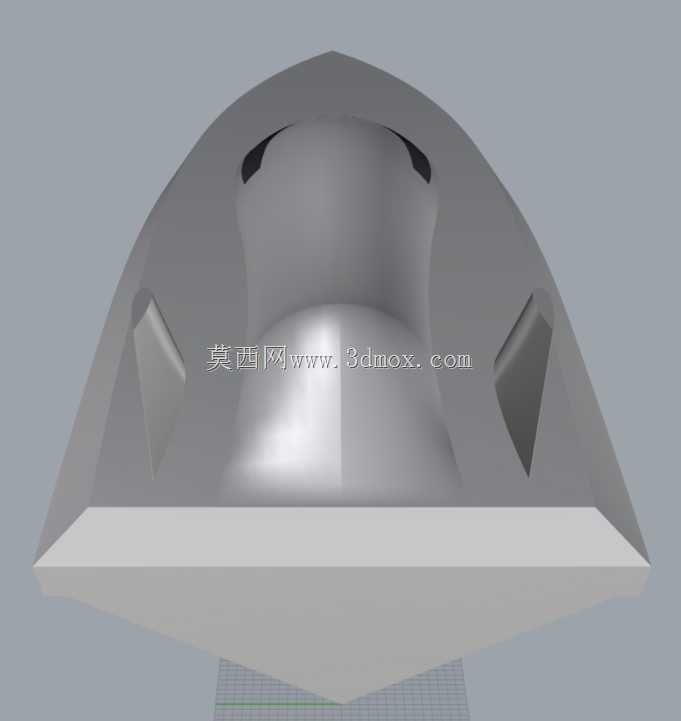

　　尾部边界需要结合推进形式进一步确定。外露螺旋桨方案应在船底尾端预留轴支架、舵叶和舵杆位置，舵叶面积需与艇体高速侧向力匹配；喷水推进方案则应在尾板下部预留进水口、喷泵腔体和转向喷嘴空间，船底后部不能被加强筋随意占据。尾板作为动力部件安装基准，厚度和平面度都比外观曲面更重要，数模中应给出平整安装面，并在尾板内侧设置局部加厚区。

　　尺寸链方面，这类RC艇在建模时应先确定船长、船宽和最大高度三个外包络，再反推舱内布置。船宽决定高速横向稳定性，也影响打印平台成型尺寸；船长影响直线航行的抗浪能力和设备布置长度；天线高度则关系到运输收纳与信号增益。船体若分段打印，前后分段面不宜穿过主要受力隔框，可选择在设备舱后方或尾板前方设置横向连接法兰，法兰上预留螺栓孔或粘接定位槽。船壳外表面可保持薄壳造型，但内部必须形成“船底纵骨—横向隔框—设备安装台—尾板加强区”的承载闭环。

　　实际应用上，该模型既可作为高速遥控艇外观验证件，也可作为3D打印功能艇的结构原型。水池试验阶段应重点观察船首入水姿态、船底通气情况、尾部吸水效率和转弯时甲板是否进水；若出现抬头过度，可将电池或油箱重心前移，若出现埋首，则需增大船首浮力或调整尾部推力线。整个数模的价值在于把隐身折面外观、高速滑行船型、天线布置和动力舱边界整合在同一壳体中，为后续结构拆分、打印成型和水上动力装配提供直接依据。
