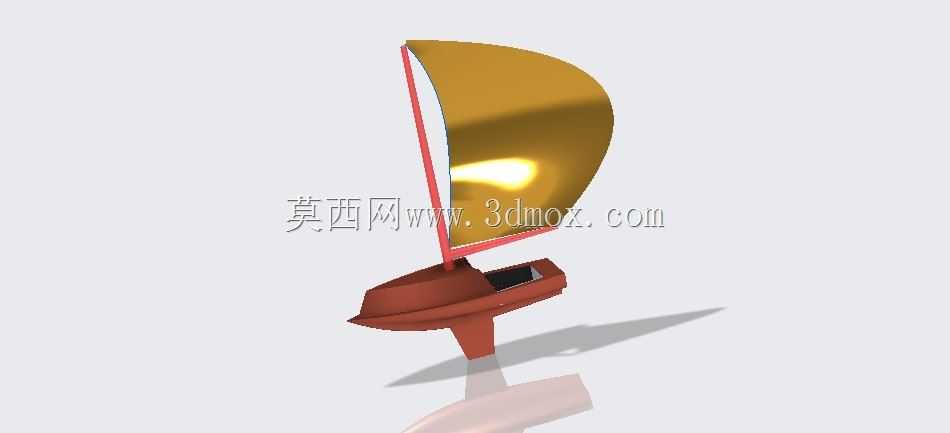

单体小帆船曲面结构造型设计

　　这套小帆船结构造型围绕近岸休闲航行、小型水上载具概念验证与教学演示场景搭建，整体采用单体船加单帆的经典布局，没有冗余的上层建筑，船体、帆面、桅杆、水下稳向构件全部完成实体化建模，可直接用于水动力外形校核、装配干涉检查、3D打印样件制作以及船舶结构原理展示。从实际使用逻辑来看，这类小型帆船主要适配平静内湖、港湾近岸的短距离航行，依靠帆面捕捉风力获得推进力，水下延伸的稳向结构用来抵消帆面受侧风产生的横倾力，避免船体在迎风航行时出现过大侧滑，船体内部预留的空腔可放置小型配重、操控件或者简易储物空间，船尾的凹陷区域对应舵系安装位，后续拓展时可直接在该位置加装舵叶与操控连杆，完成航向控制功能。建模过程中优先处理了帆面的空间曲面形态，

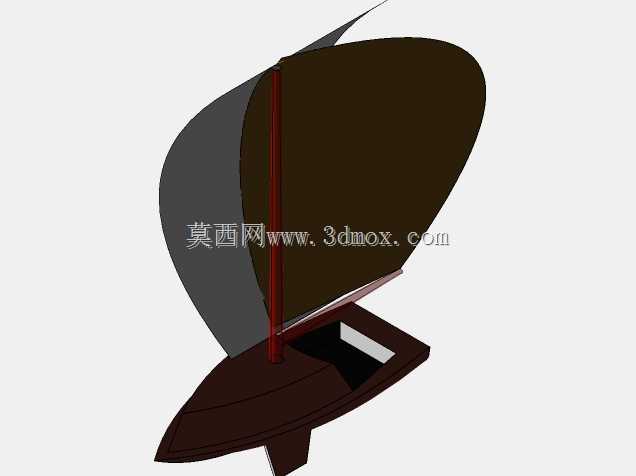

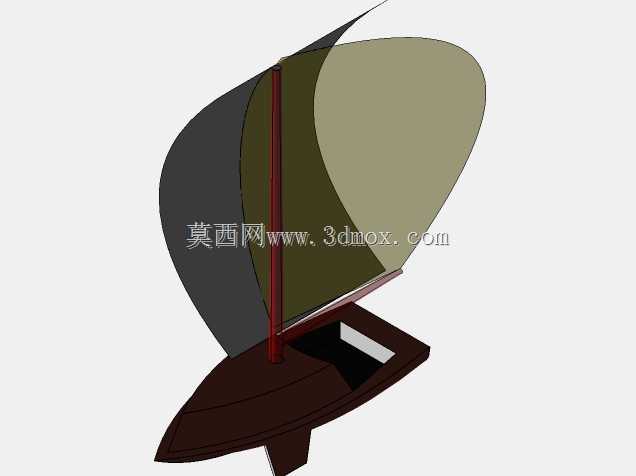

　　帆体没有做成完全平直的薄板，而是按照受风时的自然鼓胀弧度构建双曲率曲面，帆的前缘贴合桅杆布置，后缘保留自然收窄的弧形轮廓，曲面过渡全程无突兀折角，既符合真实帆布受风后的受力形态，也能在后续渲染或者流体仿真中还原合理的迎风面型。桅杆采用细长立式支撑结构，沿船体中线竖直安装，底部直接嵌入船体甲板的定位槽内，安装边界与甲板支撑面完全贴合，侧向预留的间隙可满足后续加装帆索、滑轮件的装配需求，桅杆高度与帆面纵向尺寸匹配，整体重心控制在船体中线附近，避免过高支撑带来的稳性下降。船体部分采用流线型V型底轮廓，船首收窄上扬，用来破开航行时的水面阻力，船尾宽度适度放宽，提升航行时的航向稳定性，船体外壳做均匀壁厚处理，甲板与船身的接合面为连续封闭轮廓，

　　拆分后可直接用于注塑或者3D打印的分件制作；船体下方延伸的一体式稳向板向下伸入水下，板体厚度从根部到尖端逐步收薄，根部与船底的连接位置做圆弧过渡，避免应力集中，稳向板的纵向位置布置在船体整体重心附近，能最大程度发挥侧向阻水、抑制横漂的作用。外形尺寸层面，整个模型按比例缩放适配不同使用场景：作为教学演示样件时，可将总长控制在150至300毫米区间，桅杆高度对应200至400毫米，所有突出构件均在打印平台的成型边界内，分件后无需额外支撑即可完成打印；作为概念载具验证时，可按1:20甚至更大比例放大，放大后船体内部空腔可容纳电池、遥控接收设备，改装为遥控帆船模型，此时船身宽度、稳向板浸水深度、帆面面积三者的比例经过匹配，

　　横稳性满足小风场航行要求，不会出现轻易侧翻的问题。装配逻辑上，所有构件的配合面都做了对齐约束：桅杆根部与甲板定位孔同轴，帆面前缘与桅杆侧面保持贴合间隙，稳向板顶面与船底安装面完全重合，船尾舵位的安装平面平整度满足后续舵件转轴的垂直安装要求，整套模型没有出现构件干涉、曲面破面、实体非流形边的问题，结构拆分逻辑符合小型帆船的实际装配工艺，既可以作为船舶曲面建模的练习参照，也能为小型休闲帆船、遥控模型船的初期外形设计提供结构参考。
