全向移动麦克纳姆轮辊轮结构

　　麦克纳姆轮的核心价值在于把普通车轮只能沿轮面切线方向运动的约束打破，通过在轮缘周向布置一组与轮轴呈固定夹角的自由辊子，使车轮在旋转时同时产生纵向和横向的速度分量。四个轮组按照不同转速、转向组合后，底盘可实现直行、横移、斜行、原地自转以及任意方向的连续平移，这也是它在狭窄通道、精密对位和多自由度转运场景中被频繁采用的原因。

　　从实际设备布置看，这类轮组常见于仓储AGV、工厂物料搬运车、实验室移动平台、机器人教学底盘以及需要在工位间灵活穿梭的小型服务设备。与舵轮或转向轮方案相比，麦克纳姆轮不需要额外的转向机构，底盘下部结构更紧凑，控制对象集中在四个驱动电机上；代价是辊子接触状态、安装姿态和地面条件对运动效果影响明显，因此在结构设计时不能只把轮子当作一个标准圆轮处理，而要把辊子轮廓、轮毂支撑、轴承间隙和安装基准一起纳入校核。

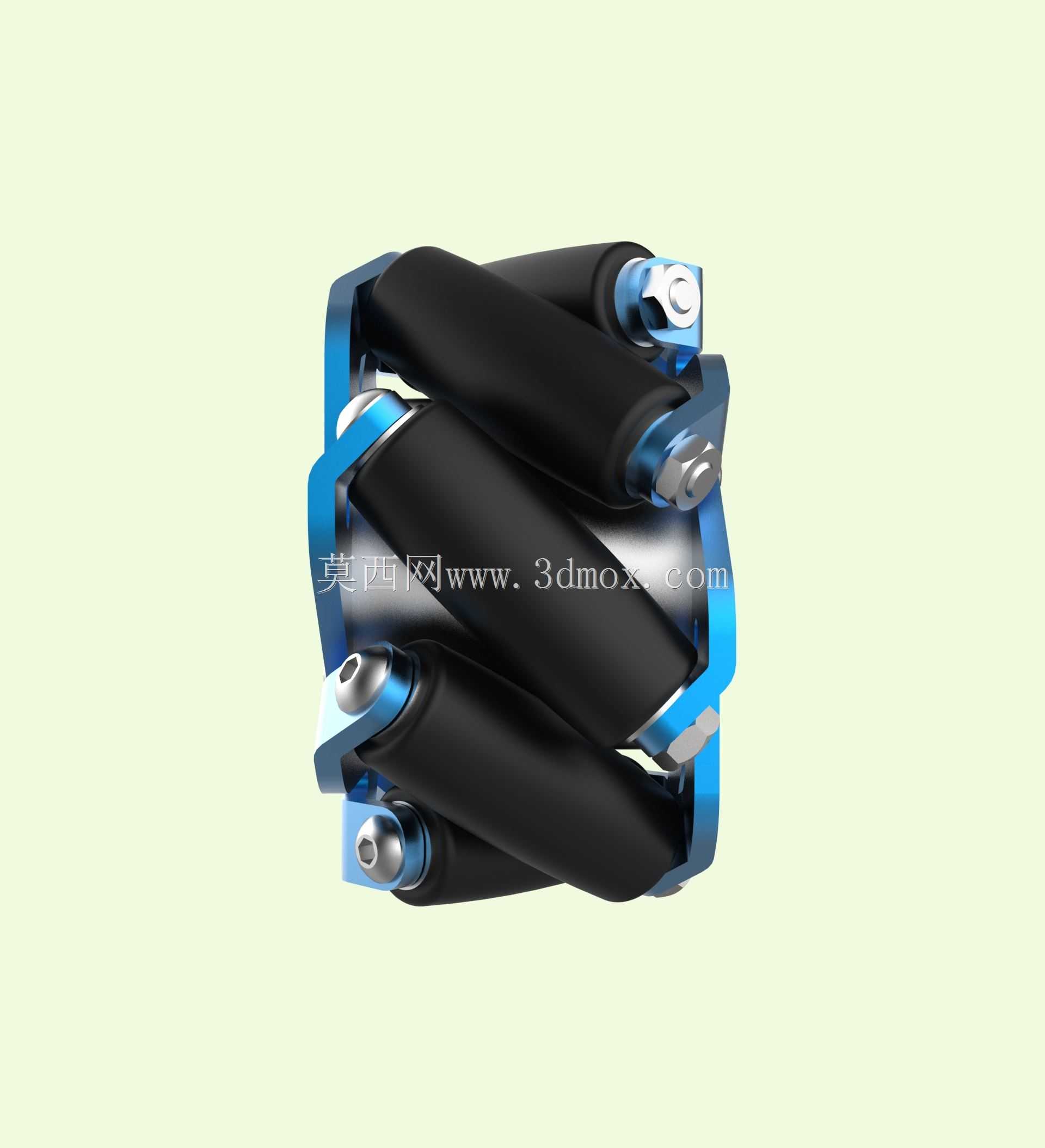

　　辊子通常沿轮毂外周交错排列，外轮廓包络形成车轮的有效滚动圆。单个辊子的轴线并不平行于车轮主轴，而是倾斜布置，辊子自身可绕小轴自由转动。车轮受驱动旋转时，主动旋转提供主运动，辊子被动自转释放斜向滑动趋势，最终把接触点速度分解为底盘坐标系下的多个分量。设计时需要重点确认辊子数量、排布相位和相邻辊子衔接区域，因为包络面如果过渡不连续，车辆在低速微动时会出现节拍式起伏，承载接触点也会在辊子间频繁切换。

　　轮毂部分承担电机扭矩传递、辊轴固定和侧向载荷支撑。常见思路是在轮毂两侧设置支承盘或辐板，将辊子芯轴两端固定在支承结构上，辊筒通过轴承或耐磨衬套绕芯轴旋转。若用于重载搬运平台，辊轴端部的固定方式要考虑防松和剪切强度，支承盘也要预留足够刚度，避免轮组受侧向力后辊子轴线偏摆。对于轻载机器人平台，则可适当减薄轮毂侧板，但必须保证轴承位、辊轴孔和电机连接面的同轴度，否则四轮协同运动时会产生不必要的拖拽和磨损。

　　外形尺寸方面，麦克纳姆轮的直径直接影响底盘离地高度、越障能力和电机转速匹配。直径增大后，辊子可布置空间更充足，过缝和越过地面小台阶的能力有所提升，但底盘重心随之抬高，驱动电机所需扭矩也会增加；直径较小则有利于降低平台重心、节省底部安装空间，但辊子尺寸受限，对地面平整度更敏感。轮宽需要结合辊子长度和承载能力确定，过窄会降低接触稳定性，过宽又会增加横向摩擦损耗，并使底盘布局变得臃肿。

　　安装边界上，轮组中心距、四轮相对位置和驱动轴高度是底盘设计的关键。麦克纳姆轮一般按矩形四角布置，左右轮对称安装，部分方案会采用左右镜像辊角，以保证速度分解后能够形成完整的全向运动组合。设计底盘侧板时，除了驱动轴孔，还要留出辊子外缘旋转空间，避免轮缘与车架、线缆、传感器支架发生干涉。轮组下方应保留连续接地通道，上方则要考虑拆装辊子或维护轴承的操作空间。若采用联轴器连接电机，电机轴与轮轴的平行度、同轴度需要通过安装板加工精度来保证；若采用一体式轮毂电机或减速电机直接驱动，则要重点校核端部悬臂载荷。

　　辊子外覆材料决定了抓地、噪声和耐久表现。硬质辊面在平整地坪上滚动阻力小、定位响应直接，但对颗粒和不平地面较敏感；弹性包覆层能够补偿微小地面误差、降低冲击噪声，却会带来一定弹性变形，影响高精度位移解算。地面有灰尘、切屑或接缝时，辊子与地面的接触方向复杂，摩擦系数不稳定，因此设备选型时应把使用地坪条件作为前提，而不是单纯依据负载重量选轮。

　　建模过程中，可先建立车轮主轴线、辊子轴线和有效滚动圆，再按周向相位阵列生成辊子组件。辊子外形不宜简单做成直圆柱，通常需要根据包络圆修形，使多个辊子外表面共同逼近完整轮缘。轮毂侧板、辊轴、轴承、紧固件和驱动接口应分层装配，便于后续检查干涉、调整轮宽和替换材料。对运动分析而言，还应保留辊子轴线角度、轮径、轮宽和安装距等参数，这些数据会直接影响底盘逆运动学计算以及电机转速分配。

　　在工程落地时，麦克纳姆轮并不是越复杂越好。通道宽敞、只需要直线运输的设备，使用普通轮组更经济；但在空间受限、要求横向靠位或姿态调整的场景中，它能够显著减少转向半径和重复调整动作。结构设计人员需要在轮径、辊子数量、支承刚度、底盘边界和地面条件之间取得平衡，才能让全向移动能力真正转化为稳定的设备性能。
