这个模型呈现的是一种常见杠杆式衣夹的主体结构,外观上采用两片细长夹臂相互配合的形式,端部形成夹持口,中部通过铰接与弹性元件形成夹紧动作。虽然衣夹属于日用小物件,但其结构逻辑并不简单,包含杠杆力臂、铰接回转、弹性复位、夹持面接触以及手指施力区等多个机械要素。对三维结构设计人员来说,这类小件适合用来练习曲面过渡、薄壁壳体、加强筋布置、装配间隙和运动干涉检查。
从实际使用场景看,该类夹子主要用于晾晒衣物、固定布料、夹持纸张、临时固定轻型薄膜或小件物料。使用时,手指按压夹臂尾端,夹体绕铰接位置产生小幅转动,前端夹持口张开;松开后,弹性件推动夹臂回位,使前端咬合面压紧被夹物。它的核心功能不是承受大载荷,而是在较小操作力下获得稳定、持续的夹持力,并且能够反复开合而不发生明显松动。

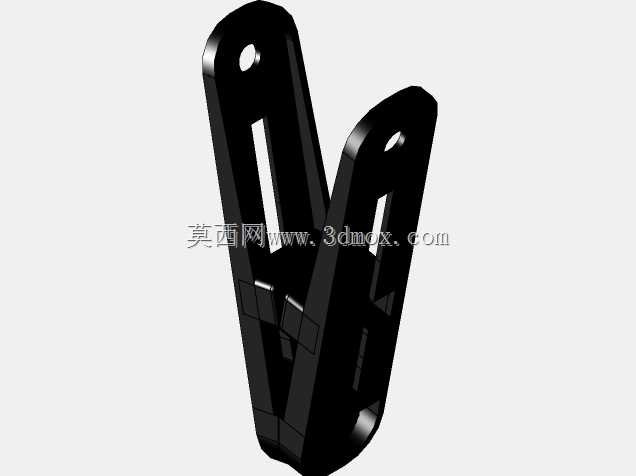

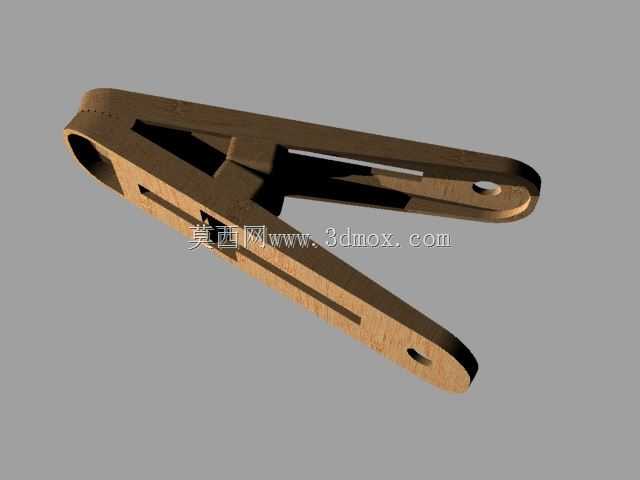

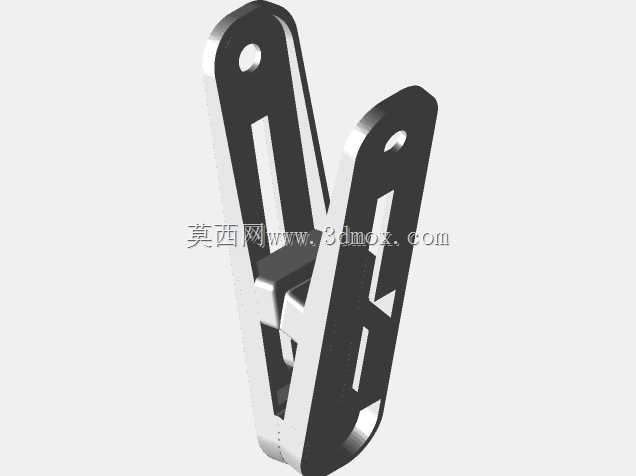

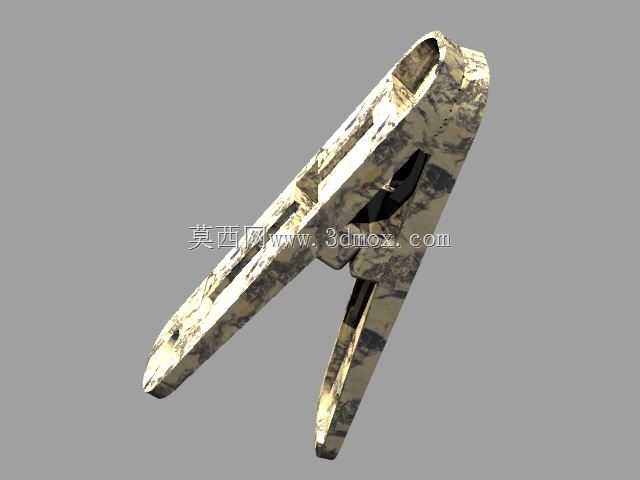

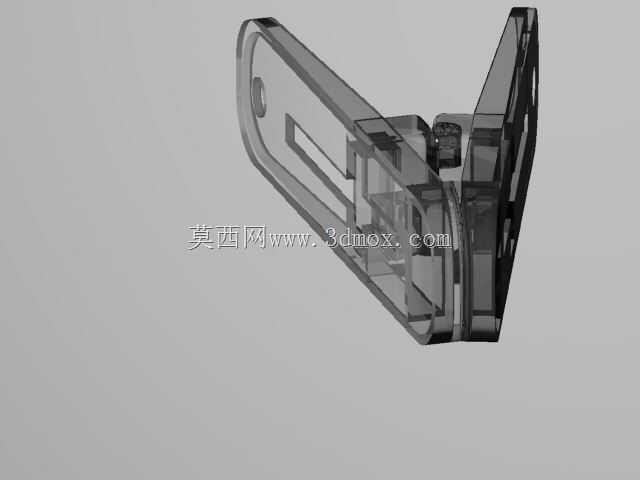

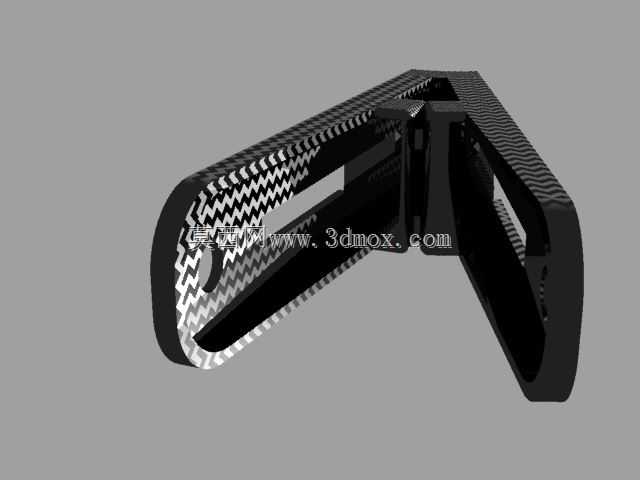

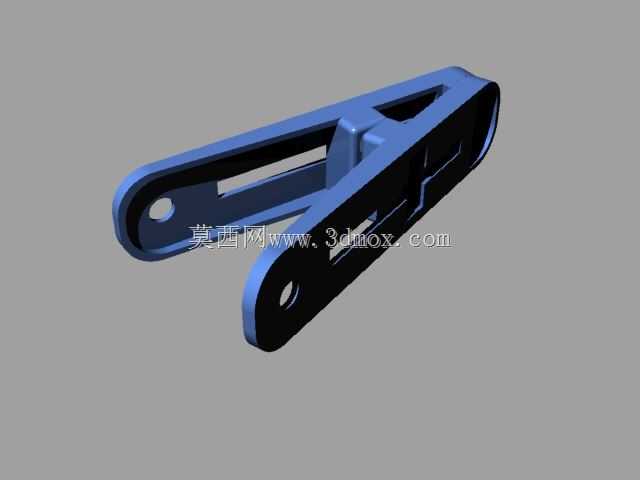

模型在外形上采用长条形夹臂,前端较宽,形成与衣物接触的夹持区域;尾端略窄,用于手指按压。夹臂侧面开设长槽和镂空区域,一方面减轻材料用量,另一方面为弹性件或扭簧提供安装空间。夹臂端部设置圆孔,可作为铰接轴的通过位置,也可用于挂绳或辅助定位。夹持口边缘做了加宽和圆角处理,避免尖锐边缘损伤布料,同时增加接触面积,使夹紧力分布更均匀。
设计这类结构时,首先要确定铰接点位置。铰接点过于靠近前端,会使张口量不足;过于靠近尾端,则手指按压力增大,夹持手感变差。较合理的布置是让前端夹持段、中部铰接段和尾端按压段形成明确比例,使手指施加的较小力能够通过杠杆放大到夹持口。夹臂截面不能做成等厚直板,因为长期反复弯曲会在铰接附近产生应力集中,因此在转折区需要增加局部厚度,并在壁厚变化处设置平滑过渡。
外形尺寸方面,这类衣夹通常属于手持尺度,整体长度以单手捏持舒适为边界,宽度受手指接触面积和夹持稳定性共同约束。建模时应重点控制夹臂闭合后的外轮廓、张开状态下的最小间隙、铰接孔同轴度以及两片夹臂之间的侧向间隙。若用于注塑生产,还需考虑拔模斜度、分型面位置、筋条厚度和装配后弹性件的预压量。夹臂表面不宜出现突变台阶,否则既影响握持,也容易在受力时形成裂纹起始点。
夹持面的设计直接影响使用效果。若接触面过于光滑,夹取轻薄衣物时容易滑移;若齿形过深,又可能在织物上留下压痕。因此前端咬合区通常采用微齿、粗糙纹或软质包覆思路,在增加摩擦的同时降低局部压强。模型中夹口外侧较厚、内侧贴合面较平直,这种形式适合夹持片状物体,也便于在装配后保持两片夹臂对齐。
从运动校核角度看,衣夹虽然只有简单开合动作,但仍需检查三个关键边界:一是最大张口时夹臂是否与弹性件发生干涉;二是闭合状态下夹持面是否能够完整贴合,而不是仅边缘接触;三是铰接孔与销轴之间是否保留合理转动间隙。间隙过小,转动发涩,注塑收缩后还可能卡死;间隙过大,夹臂会左右摆动,夹持口错位,影响夹紧效果。
材料取向通常以具有一定韧性和弹性恢复能力的塑料为主,结构上依靠薄壁夹臂的弯曲和弹性件的扭转共同提供复位力。若完全依靠塑料自身弹性,夹臂截面和材料疲劳寿命需要重点校核;若采用独立扭簧,则夹体主要承担杠杆传力和定位作用,弹簧槽、弹簧挡点和销轴端部限位都要在模型中表达清楚。弹性件安装区应避免尖角,槽口宽度要兼顾装配便利性和弹簧工作时不脱出。
在三维建模过程中,可以先建立单片夹臂的骨架曲线,确定夹持端、铰接孔和按压端的相对位置,再通过拉伸、抽壳和筋板特征形成主体。曲面过渡应服务于受力路径,尤其是从夹持口到铰接点的内侧区域,不应追求单纯流线造型而削弱截面。镂空槽的位置也要避开高应力区,槽端建议采用圆弧收尾,以减少反复开合时的裂纹风险。
该结构还可延伸到工装夹具、轻型固定夹、线束夹、帐篷夹、包装袋封口夹等场景。不同用途下,尺寸边界会发生变化:夹持织物时偏重柔和接触和防滑;夹持工装薄板时偏重夹持力和耐磨;夹持线束时则需要控制圆弧面与线缆外径的匹配。无论用途如何变化,杠杆比例、铰接可靠性、弹性复位和夹持面摩擦始终是设计重点。
整体来看,这个衣夹模型不是复杂装备,但它完整展示了日常机械结构中力的传递与运动约束。对结构建模练习而言,小件更考验细节:壁厚是否均匀、筋位是否合理、孔位是否同轴、开合是否顺畅、接触面是否贴合,都会在实物使用中被放大。把这种简单杠杆夹做扎实,有助于理解后续更复杂夹具、卡扣和弹性装配结构的设计方法。
