运动相机防护外壳3D打印结构设计

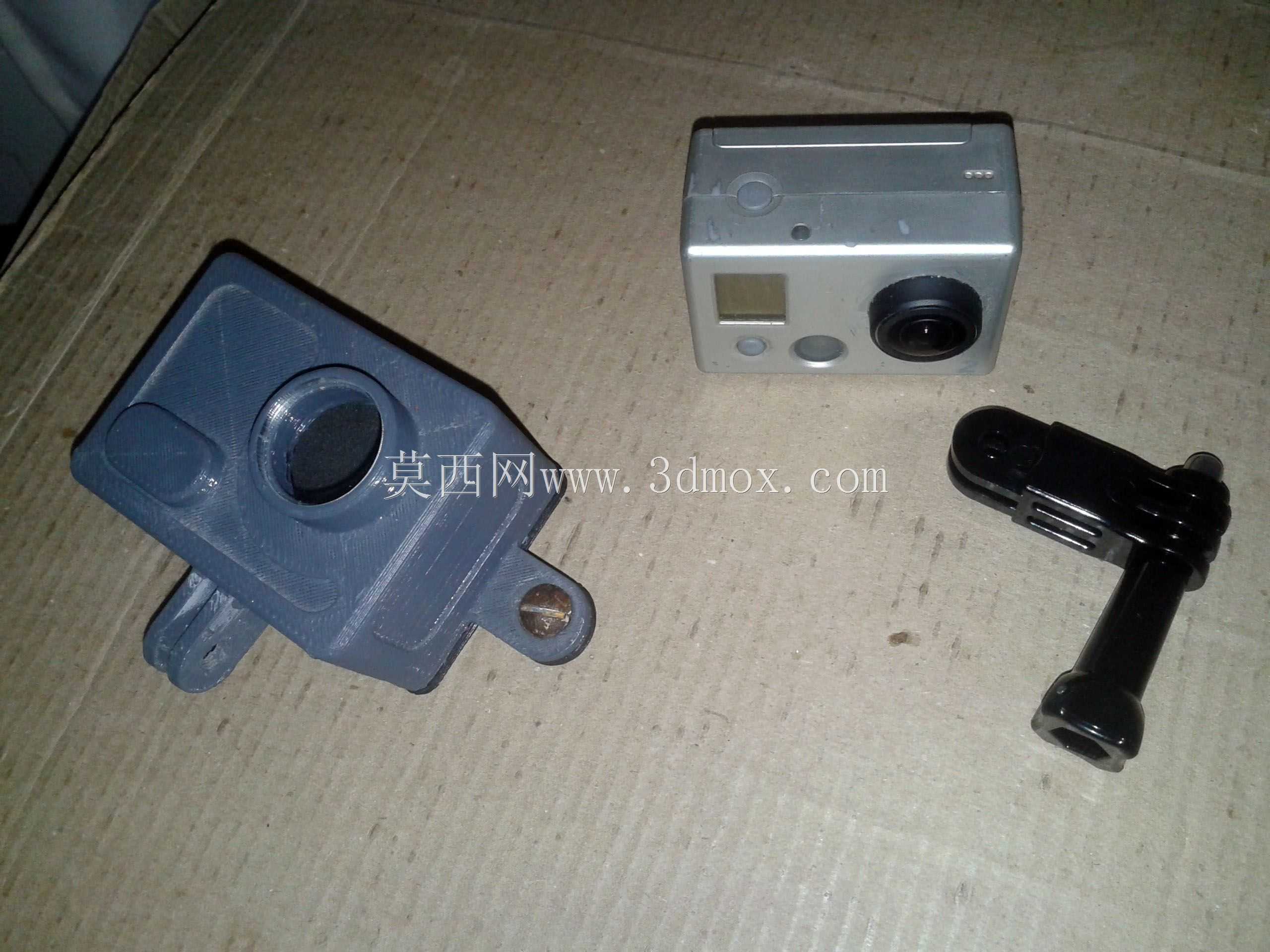

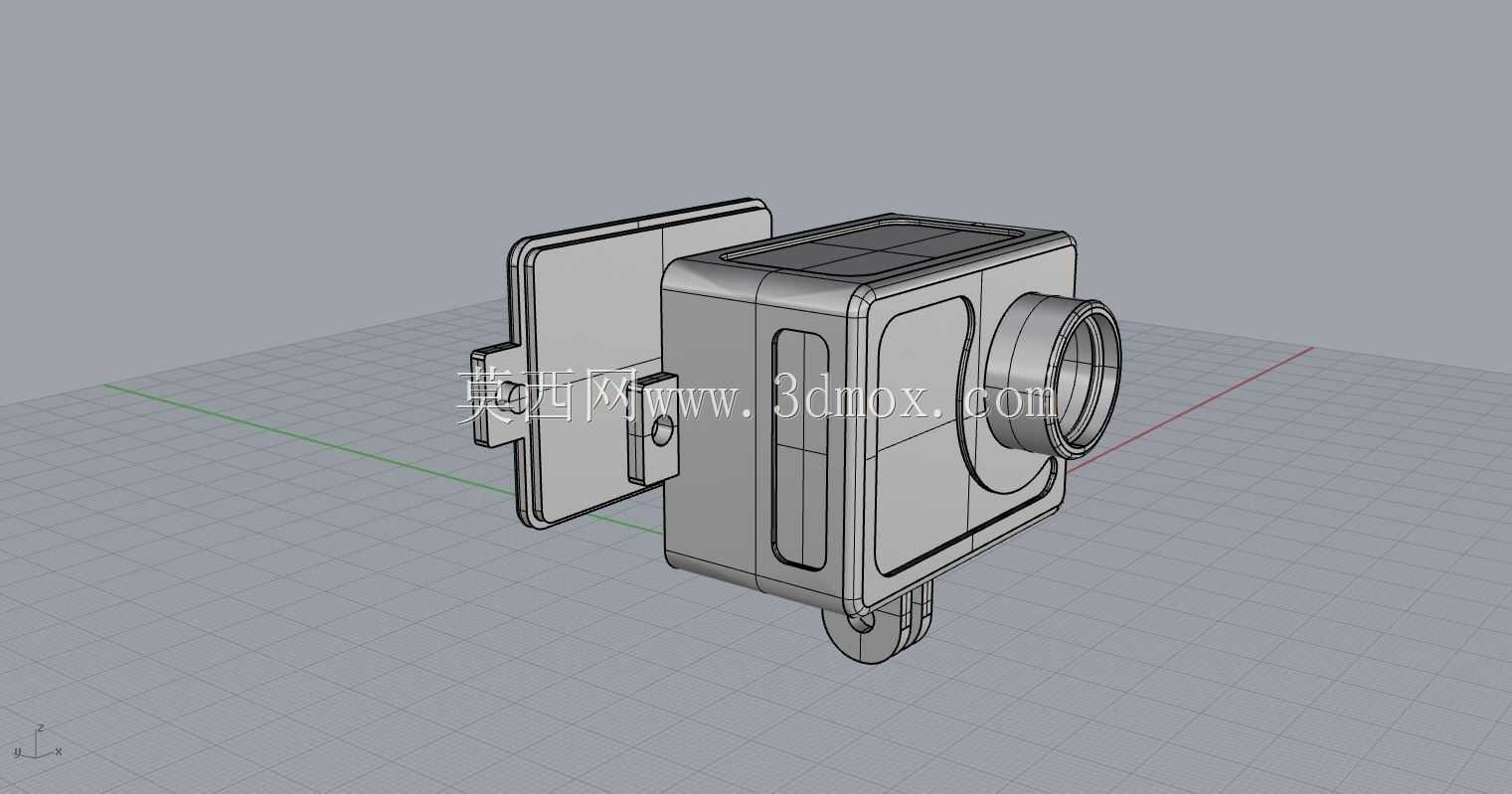

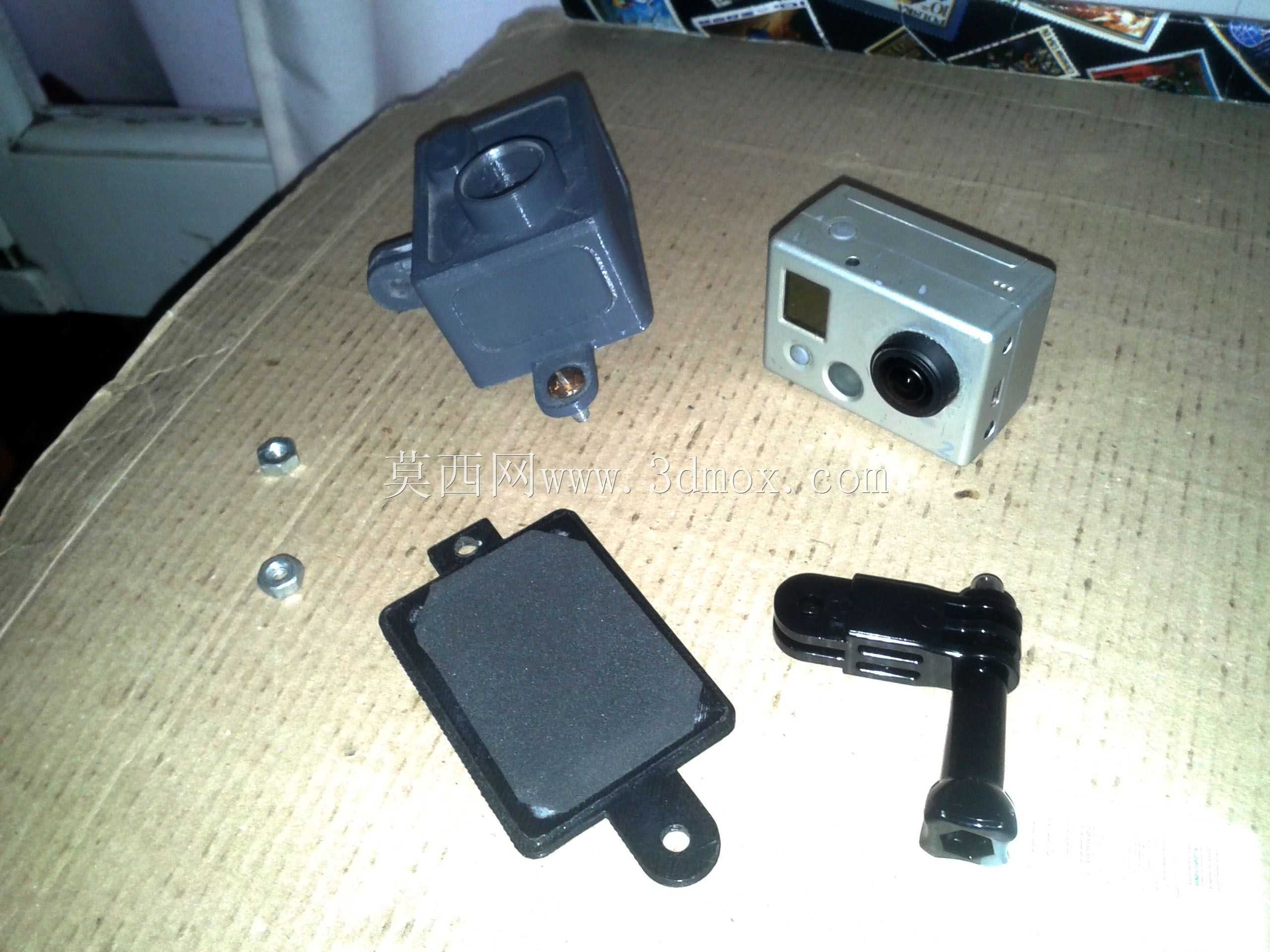

　　这套结构围绕户外便携影像设备的裸机防护需求展开，适配运动相机在骑行、滑板、水上跟拍、车间巡检记录等高频震动场景下的使用要求，整机外壳采用分体式布局，主体承托仓与后盖独立成型，既满足FDM熔融沉积工艺的打印脱模要求，也方便用户日常拆装取放相机、更换电池与存储卡。

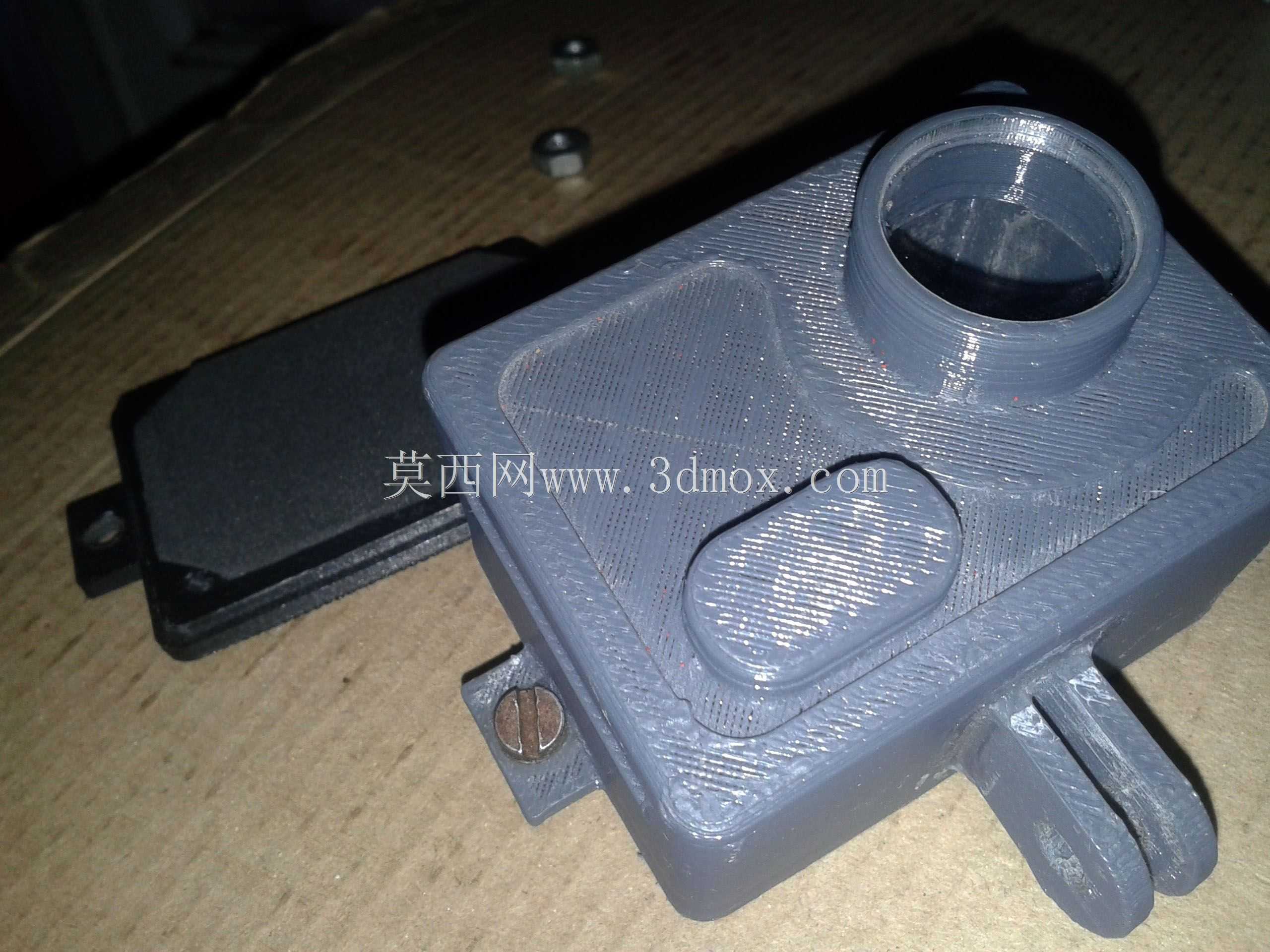

　　从实际使用边界来看，外壳主体仓体内腔完全贴合相机本体轮廓，四周预留0.2至0.3毫米的装配间隙，抵消3D打印过程中材料挤出膨胀带来的尺寸偏差，避免相机装入后出现卡滞、晃量过大的问题。镜头位置做了凸起的环形贯通开孔，开孔内径略大于相机镜头外径，环壁高度高出镜头前端面1.5毫米，当相机正面朝下磕碰平面时，冲击力会先作用在环形凸台上，不会直接刮花镜头镜片，环的顶端做了1毫米宽的平面倒角，打印时无需添加支撑即可保证端面平整，后续也可以在该位置粘接UV镜片或者透明亚克力保护片，进一步提升防尘防水溅能力。

　　机身正面对应相机操作按键的位置，设计了一体化的椭圆形柔性按压凸台，凸台厚度控制在1.2毫米，利用PLA或者PETG材料本身的微小形变特性，用户不需要拆开外壳就可以直接按压触发机身上的功能按键，凸台边缘做了全圆角过渡，既避免打印过程中出现翘边，也防止薄边位置受力开裂。外壳底部延伸出带铰接孔的双耳安装位，两个耳片的间距匹配标准运动相机快装支座的卡槽宽度，铰接孔内径适配通用M5手拧螺丝，孔位同轴度公差控制在0.1毫米以内，用户可以直接将整套外壳固定在头盔支架、车把夹、自拍杆或者无人机挂载平台上，耳片根部做了三角形加强筋，在相机受到侧向冲击时，应力会沿着筋位分散到整个壳体底面，不会出现耳片从根部断裂的问题。

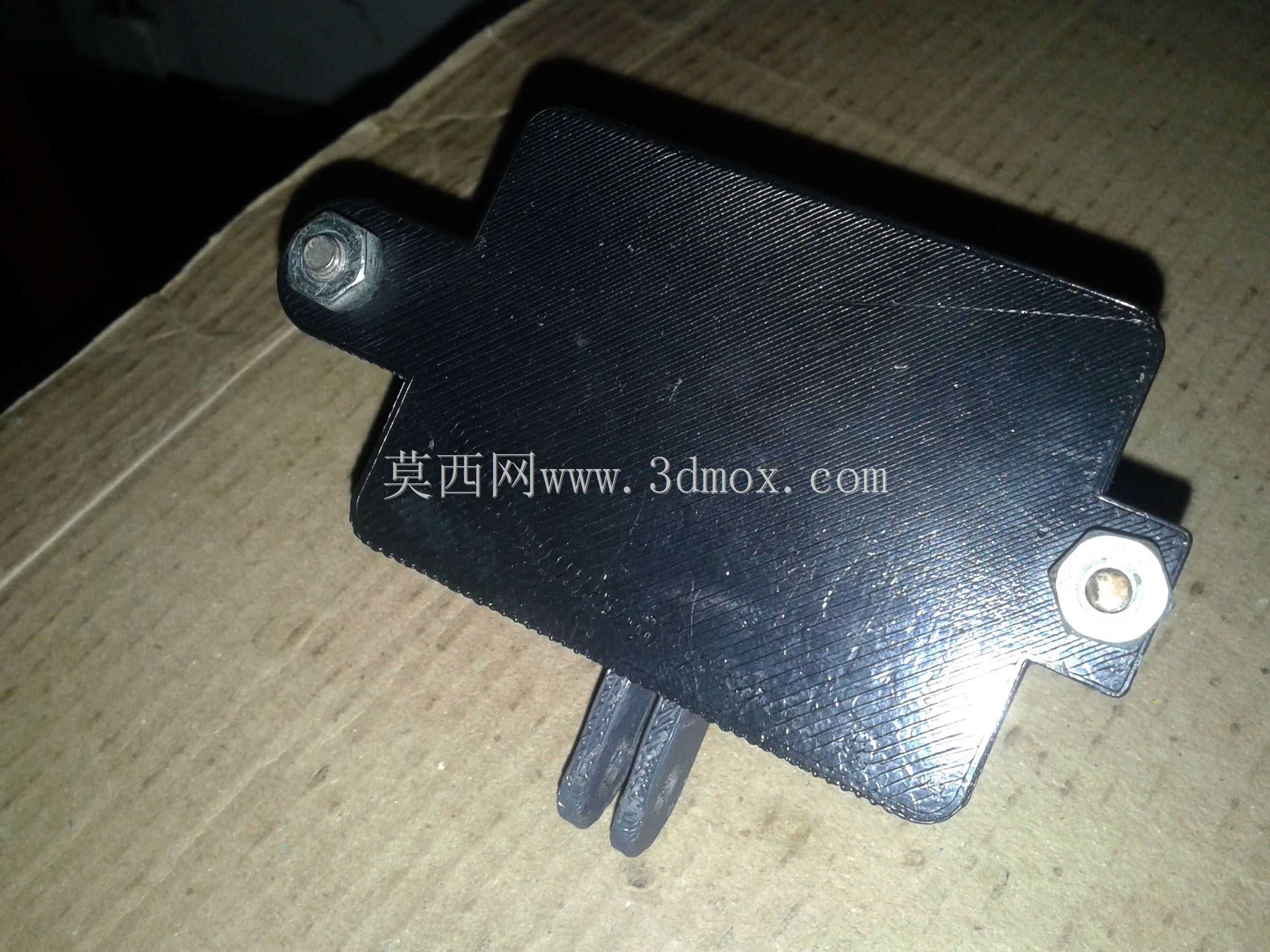

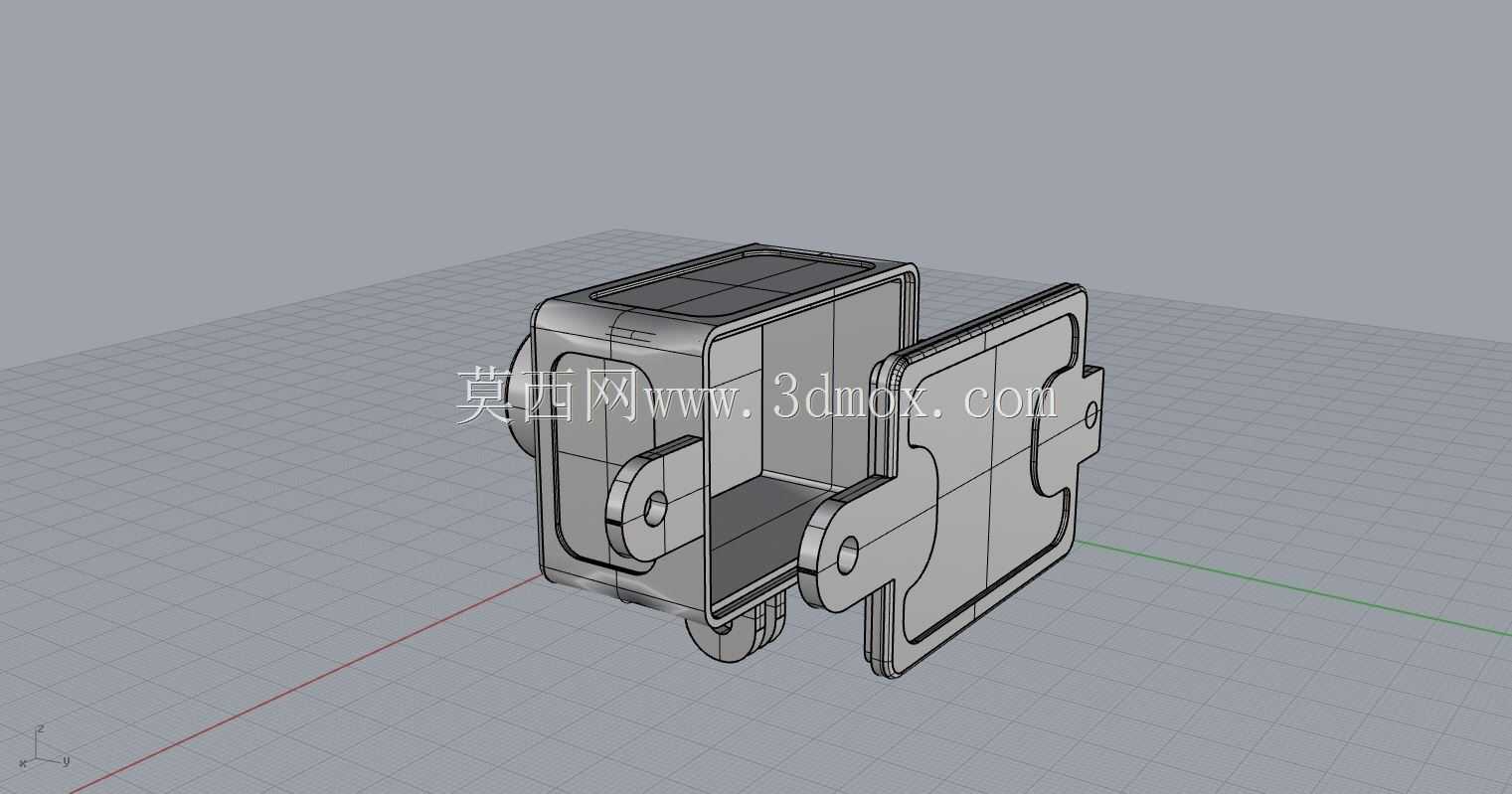

　　分体后盖的边缘设计了一圈嵌入式止口，止口配合深度2毫米，公母止口的单侧间隙0.15毫米，后盖装入主体仓后不会出现横向窜动，后盖侧面预留了三处弹性卡扣位，卡扣的悬臂厚度1.5毫米、悬臂长度8毫米，装配时卡扣滑入主体仓外侧的卡槽，依靠材料弹性实现锁合，不需要额外加装螺丝或者金属扣件，日常拆装只需要用指甲拨开卡扣即可分离前后壳，即使长期反复拆装，悬臂位置的疲劳寿命也能满足日常使用需求。后盖对应相机背部显示屏的位置做了下沉凹槽，用户可以直接在凹槽内粘贴透明PET防护片，既不影响屏幕查看，也能避免屏幕被砂石划伤。

　　考虑到FDM打印的工艺特性，整个壳体所有朝外的棱边都做了R0.8以上的圆角，没有尖锐直角，一方面减少打印时应力集中导致的层间开裂，另一方面手持使用时不会刮手。壳体整体壁厚均匀控制在2毫米，既保证跌落时的抗冲击强度，也不会因为壁厚过大导致打印时间过长、材料浪费。壳体侧面还预留了麦克风拾音开孔的位置，开孔采用斜向走刀的微孔设计，既可以保证声音正常录入，也能减少雨水或者灰尘直接顺着孔洞进入仓体内部。

　　在安装适配层面，整套外壳的外部轮廓没有突出的多余结构，除了底部的安装双耳之外，侧面预留了通用运动相机的侧边卡槽位，可以兼容市面上绝大多数第三方的扩展配件，用户不需要额外修改支架就可以直接替换原厂塑料壳。针对3D打印的层间结合特性，壳体的受力筋位全部沿着打印堆叠方向布置，安装耳片的铰接孔轴线与打印平台平面平行，打印完成后孔位的层间结合强度最高，承受挂载拉力时不会出现层间剥离。整个结构没有复杂的倒扣特征，打印时所有悬空位置的倾斜角度都大于45度，绝大多数位置不需要添加支撑，仅在镜头环形凸台的下方添加少量稀疏支撑，打印完成后可以轻松去除，不会在壳体表面留下明显的支撑痕迹。

　　这套防护壳的设计没有追求完全密封的防水能力，而是侧重日常防摔、防刮、防砂石的实用属性，在轻量化和结构强度之间做了平衡，整机打印完成后重量远低于同类型金属保护框，不会给运动相机的挂载增加过多额外负载，非常适合个人用户快速定制、小批量制作适配不同型号运动相机的防护结构。
