大众VW圆形金属车标立体造型

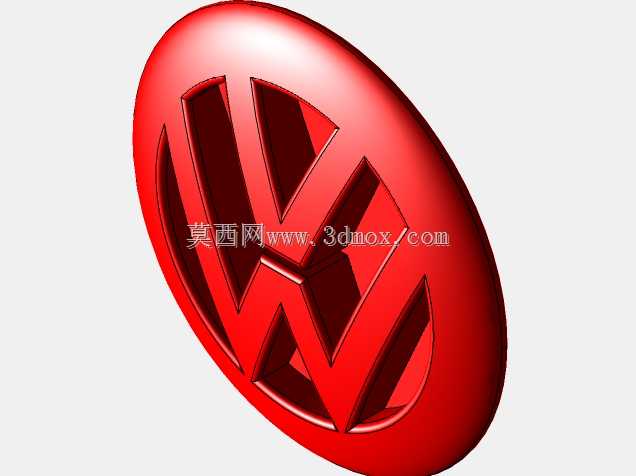

　　车标外轮廓采用正圆形金属环作为承载基体，环体截面做了均匀的圆弧过渡，既保证正面视觉的饱满感，也避免边缘锐边在注塑、压铸或者抛光工序中出现应力集中。环体内部的VW字母并非平面贴片，而是通过一体化的连接筋与外圈圆环连为整体，字母笔画之间预留了均匀的镂空间隙，这些间隙一方面构成品牌识别的负形，另一方面在实际装车后可以透出后方底座或者漆面，形成明暗层次。从建模逻辑来看，先在草图平面绘制外圆基准线，再按照品牌标识的比例约束绘制V与W的笔画轮廓，将所有封闭轮廓生成面域后拉伸为实体，随后对所有外露棱边执行圆角命令，圆角半径根据笔画宽度自适应调整，窄笔画处圆角偏小以避免特征融蚀，宽笔画处圆角适当放大，模拟金属抛光后的圆润高光。

　　模型的安装边界集中在圆形环的背面，工程化落地时会在背面预留若干定位柱或者胶粘平面，定位柱的分布遵循圆周均布原则，距离外圆边缘留出足够壁厚，防止装配时柱根处出现缩痕。如果采用ABS镀铬工艺，正面壁厚需要控制在均匀区间，壁厚突变会导致电镀后表面出现光影畸变；如果采用锌合金压铸，则需要在字母镂空的交汇处设计拔模斜度，保证模具开模时零件可以顺利脱出，斜度方向统一指向背面，正面外观面不会留下拔模痕迹。在整车外饰的应用场景中，这类车标通常安装于前进气格栅中央、后备箱盖尾门位置以及轮毂中心盖，不同安装位置对尺寸的要求差异明显：格栅处车标外径最大，需要考虑与格栅筋条的避让间隙，外围圆环不能和格栅亮条发生干涉；尾门车标尺寸次之，

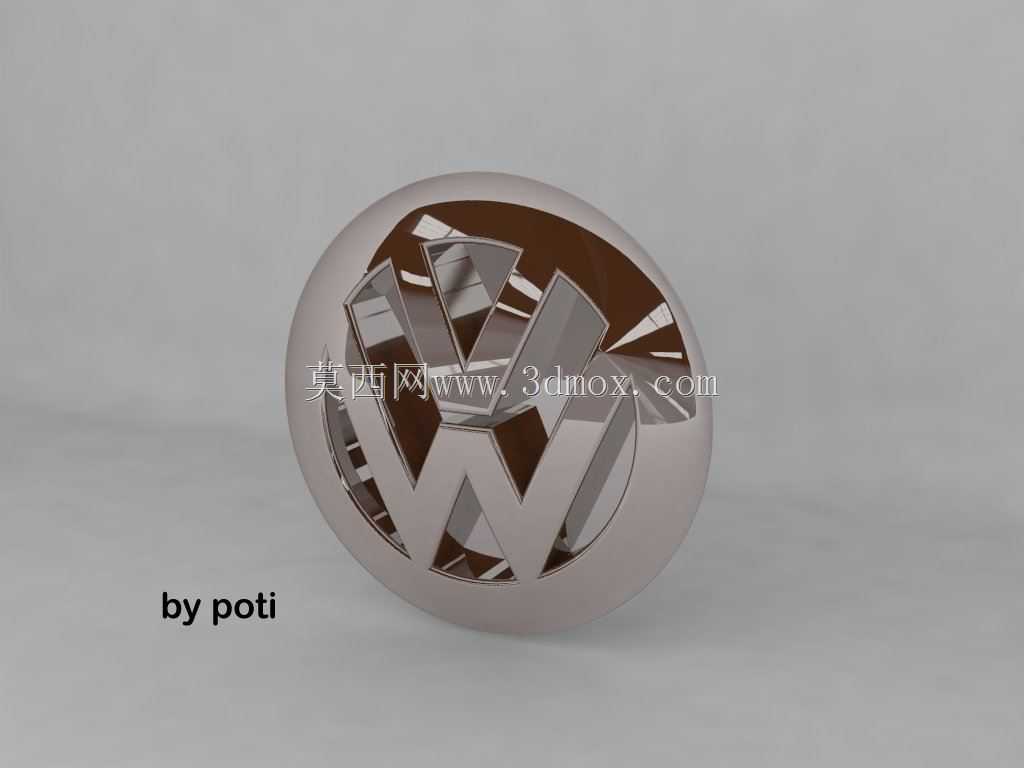

　　背面需要预留倒车摄像头或者开启开关的安装空间，部分车型会把车标作为翻转开关的外盖，此时模型背面还要增加卡扣槽与旋转轴的配合结构；轮毂中心盖的车标尺寸最小，对圆度公差要求更高，要适配轮毂中心孔的标准直径，过盈量控制在合理范围，防止车辆行驶振动中脱落。模型的材质表现设定为高反光金属质感，表面粗糙度极低，模拟镀铬或者抛光不锈钢的光学效果，字母与圆环的衔接处做了连续曲面处理，光线扫过表面时高光可以顺着笔画走向流畅延伸，不会在拼接位置出现断差。镂空区域的背面需要设计遮挡底座，避免直接看穿车标后方的车身空洞，底座通常采用黑色哑光塑料，与亮面金属车标形成强烈对比，让VW标识的轮廓更加突出。从结构强度角度校核，圆环作为主要承力部件，

　　截面惯性矩远大于薄片状字母，连接筋的厚度与字母笔画厚度保持一致，受力时载荷可以从字母中部顺畅传递到外圈环体，即便洗车时高压水枪正面冲击，也不会出现字母变形脱落的问题。建模过程中所有特征均保留参数化约束，后续如果需要适配不同车型调整外径，只需要修改外圆草图尺寸，内部字母比例会跟随关联参数同步缩放，圆角与拔模特征不会因为尺寸变动而报错重建。针对后期渲染需求，模型将正面外观面与背面安装面拆分到不同属性层，外观面赋予金属材质，安装面赋予普通塑料属性，渲染时可以快速区分工艺面，也方便工程图导出时标注不同区域的粗糙度与公差要求。车标作为整车品牌识别的核心视觉件，曲面光顺度直接影响量产成品的质感，建模时反复检查曲率梳，确保所有过渡曲面无拐点、无褶皱，对称面两侧的几何偏差控制在极小范围，保证VW字母左右完全对称，不会出现视觉上的歪斜感。
